T 3476 551

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Plug Housing,Threaded 7pin Die Cast 5A 导线安装,自由悬挂,通孔安装 68mm(长度)
供应商型号: ET-4365784
供应商: 海外现货
标准整包数: 1

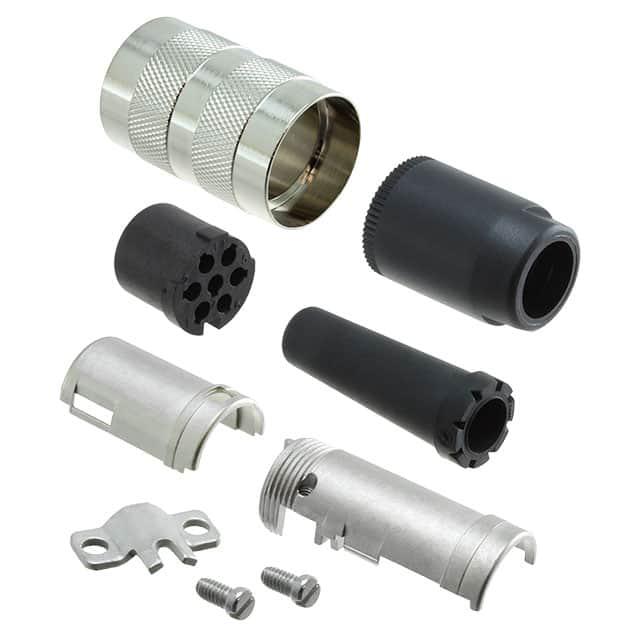

AMPHENOL 圆形连接器 T 3476 551

T 3476 551概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文档介绍了一款多接点连接器(Connector),其产品类型为标准特性连接器。这类连接器具有多种接点配置,如21个加3个接点、4个接点等。它广泛应用于电信、汽车和工业自动化等领域,为不同类型的电路提供稳定可靠的连接解决方案。

    2. 技术参数


    以下是从技术手册中提取出的主要技术参数:
    - 接点数量:21+3, 4, 5, 5立体声, 6, 7, 7, 8, 12, 14
    - 额定电压:300V (IEC 60664-1),250V (UL 1977),60V (UL 1977)
    - 冲击耐受电压:1500V (IEC 60664-1),1200V (IEC 60664-1)
    - 污染等级:1 (2) (IEC 60664-1)
    - 安装类别:I (IEC 60664-1)
    - 绝缘组:II (IEC 60664-1)
    - 电流额定值:5A / +40°C / +104°F (IEC 60512-5-2),3A / +40°C / +104°F (UL 1977)
    - 绝缘电阻:> 10^10Ω (IEC 60512-3-1)
    - 接触电阻:< 5mΩ (IEC 60512-2-1)
    - 气候类别:40/100/56 (IEC 60068-1)
    - 温度范围:-40°C ... +100°C / -40°F ... +212°F (IEC 60068-1)
    - 防护等级:IP 40 (IEC 60529)
    - 插入和拔出力:25N, 30N, 35N, 50N, 55N, 60N (IEC 60512-13-2)
    - 机械操作:银≥500次插拔,金≥1000次插拔 (IEC 60512-9-1)
    - 锁紧系统:金属螺纹耦合,紧固扭矩0.7Nm (IEC 60130-9/DIN EN 61076-2-106)

    3. 产品特点和优势


    该连接器的独特之处在于其高可靠性的设计,能够在极端条件下提供稳定的连接。具体来说:
    - 高电流承载能力:5A(标准额定值),满足大多数应用需求。
    - 广泛的适用性:支持多种接点配置,适用于不同的电路连接需求。
    - 出色的环境适应性:可在-40°C到+100°C的温度范围内正常工作,具备IP 40防护等级。
    - 长寿命设计:金镀层保证至少1000次插拔循环,显著延长使用寿命。

    4. 应用案例和使用建议


    根据手册提供的信息,这款连接器已在汽车、工业控制和通信设备等多种场景下成功应用。为了确保最佳性能和延长使用寿命,建议:
    - 在高温或低温环境中使用时,需注意接线材料的选择,以避免过度老化或损坏。
    - 定期检查锁紧系统,确保连接牢固无松动。
    - 避免在带载情况下进行连接和断开操作,以免引发火花或其他安全事故。

    5. 兼容性和支持


    该连接器符合多项国际标准,包括IEC 60664-1、IEC 60512-5-2、UL 1977等,因此能够与其他符合相同标准的电子元件或设备兼容。厂商提供详尽的技术支持和维护服务,包括在线文档下载、电话咨询和技术培训等。

    6. 常见问题与解决方案


    常见的使用问题及其解决方法如下:
    - 问题1:接触电阻过高。
    解决方案:检查接点是否清洁,重新插拔连接器,确保良好接触。
    - 问题2:插拔力过大。
    解决方案:检查锁定系统是否正常工作,适当调整紧固扭矩。
    - 问题3:接头易磨损。
    解决方案:选择镀金接点以提高耐磨性和抗腐蚀性,减少频繁插拔次数。

    7. 总结和推荐


    综上所述,这款多接点连接器凭借其卓越的电气性能、宽广的工作温度范围以及出色的机械稳定性,在多种应用场景中表现出色。它不仅能满足严苛的工业标准,还具备良好的成本效益比。因此,强烈推荐给需要高质量连接解决方案的设计工程师和技术采购人员。

T 3476 551参数

参数
针脚数 7pin
触头镀层 - 配接 -
类型 Plug Housing,Threaded
颜色 -
端接 -
额定电流 5A
外壳材料 Die Cast
长*宽*高 68mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

T 3476 551厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

T 3476 551数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL T 3476 551 T 3476 551数据手册

T 3476 551封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.4583 ¥ 113.7229
5+ $ 11.8921 ¥ 100.4883
10+ $ 11.727 ¥ 99.0929
25+ $ 10.23 ¥ 86.4435
50+ $ 10.0664 ¥ 85.0612
100+ $ 9.8944 ¥ 83.6073
库存: 247
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 113.72
