EP-5-11PB

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Latch Lock,Plug 焊盘 5pin Zinc Die Cast 20A 锡 黑色 导线安装,自由悬挂,通孔安装
供应商型号: N-EP-5-11PB
供应商: 云汉优选
标准整包数: 1

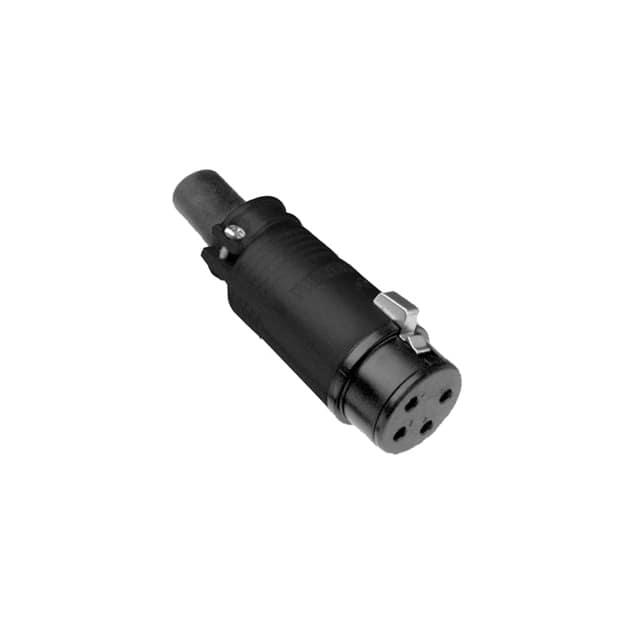

AMPHENOL 圆形连接器 EP-5-11PB

EP-5-11PB概述


    产品简介


    Amphenol Australia Pty Ltd推出的EP / AP / SP / HP系列连接器,是专为娱乐行业设计的标准数据连接器。这些连接器主要应用于音频设备、视频设备和其他高可靠性电子产品中,确保了在严苛环境下的稳定传输性能。其典型的应用包括音响系统、舞台灯光控制台、电视广播设备等。

    技术参数


    | 参数 | EP/AP系列 |

    | 接触点数量 | 3, 4, 5, 6, 8 |
    | 适用导线规格 | 12AWG, 14AWG |
    | 终端方式 | 焊接 |
    | 阻燃等级 | UL94V-0 |
    | 服务电压(交流峰值) | 1300V, 1500V, 2400V, 3000V |
    | 测试电压(交流峰值) | 100V, 1600V, 200V |
    | 电流承载能力 | 20A |
    | 绝缘电阻 | ≥1000MΩ |
    | 典型接触电阻 | ≤3mΩ |
    | 机械操作循环次数 | 1000次 |
    | 工作温度范围 | -25°C至+75°C(-13°F至+167°F) |
    | 封装保护等级 | IP40 |

    产品特点和优势


    EP/AP系列连接器具有以下显著特点和优势:
    1. 高可靠性:提供1300V到3000V的电压等级,可以应对各种不同的工作环境。
    2. 优异的电流承载能力:最大可达20A,能够满足高功率需求。
    3. 耐环境性:具备UL94V-0阻燃等级和IP40防护等级,能够在恶劣环境中稳定运行。
    4. 多种接触点选择:提供不同数量的接触点选择,适用于各种复杂的应用场景。
    5. 轻量化设计:EP 13/14/AP 13/14/AP 21/22的重量分别为54g、44g、30g,便于集成安装。

    应用案例和使用建议


    这些连接器广泛应用于音频和视频设备中。例如,在音响系统的应用中,可以连接音箱和功放,保证音频信号的传输质量。对于大型舞台灯光控制系统,它们可以用于控制柜与灯具之间的通信,实现高效的信号传输。
    使用建议:
    1. 在安装时,应注意连接器的防水防尘等级,特别是在户外使用时要采取适当的防护措施。
    2. 安装前应仔细阅读手册中的安装指南,确保正确的电缆压接和固定方法。
    3. 定期检查连接器的工作状态,以确保长期可靠性和稳定性。

    兼容性和支持


    EP/AP系列连接器与同类产品具有良好的兼容性,适用于各种类型的音频和视频设备。Amphenol Australia Pty Ltd提供全面的技术支持和服务,包括安装指导、故障排查和维修服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法插入插座 | 检查接触点是否有异物或者损坏;重新校准接触点 |
    | 连接器接触不良 | 重新焊接接触点,确保连接稳固 |
    | 信号传输不稳定 | 检查电缆长度是否合适,避免过长或过短引起信号衰减 |

    总结和推荐


    综上所述,EP/AP系列连接器凭借其高性能、高可靠性以及多样化的应用,成为娱乐行业不可或缺的重要组件。对于需要高效信号传输和稳定电力供应的应用场合,这款产品无疑是理想的选择。强烈推荐在专业音响、舞台灯光和广播电视设备中采用这款连接器,以提升整体系统的性能和可靠性。

EP-5-11PB参数

参数
额定电流 20A
外壳材料 Zinc Die Cast
针脚数 5pin
触头镀层 - 配接
类型 Female Sockets,Latch Lock,Plug
颜色 黑色
端接 焊盘
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

EP-5-11PB厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

EP-5-11PB数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL EP-5-11PB EP-5-11PB数据手册

EP-5-11PB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 36.0824 ¥ 306.7004
5+ $ 29.4889 ¥ 250.6557
10+ $ 24.531 ¥ 208.5135
100+ $ 14.025 ¥ 119.2125
250+ $ 13.7394 ¥ 116.7849
500+ $ 13.4946 ¥ 114.7041
库存: 12
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 920.1
