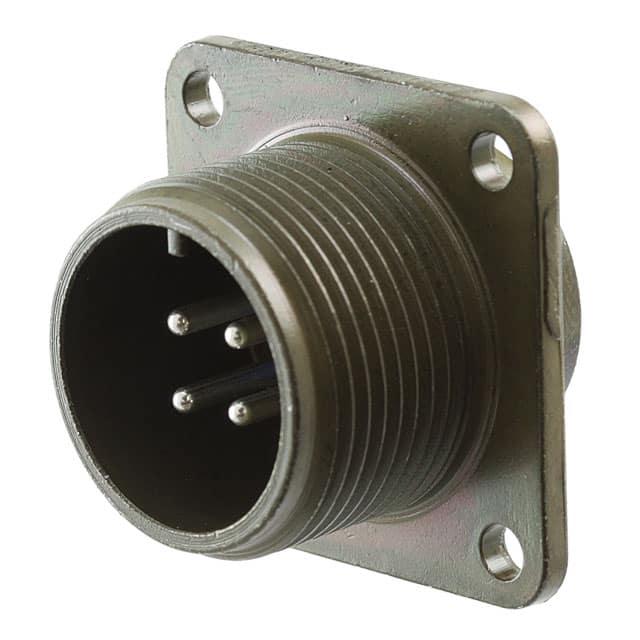

97-3102A14S-2P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 焊盘 4pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 24.21mm(长度)*30.15mm(高度)
供应商型号: APH 97-3102A14S-2P
供应商: PEI-Genesis
标准整包数: 1
AMPHENOL 圆形连接器 97-3102A14S-2P

97-3102A14S-2P概述

    Amphenol 97 Series Standard Cylindrical Connector: Comprehensive Guide

    1. 产品简介


    Amphenol 97系列标准圆柱形连接器是一款广泛应用于工业自动化、机器人技术、机床、仪器仪表、焊接设备和医疗设备领域的连接器。该系列产品符合UL和CSA认证标准,具备广泛的壳体样式选择和插入模式,满足多样化的应用需求。

    2. 技术参数


    - 电气特性:工作温度范围为-55°C至+125°C,具有抗恶劣环境能力,适用于广泛的工作条件。
    - 接触系统:提供多种插入模式,最多可达52个电路,确保高密度布线。
    - 机械特性:具备单键槽防插错设计,螺纹耦合方式和硬质介电插入件。
    - 材料:壳体部件由高强度铝合金制成,具有良好的强度和环境防护性能。
    - 工作电压:最高可达17kVAC/24kVDC(高压)。
    - 认证标准:UL和CSA双重认可,符合RoHS合规要求。

    3. 产品特点和优势


    - 低功耗设计:适用于一般工业应用,成本效益显著。
    - 多用途应用:通过不同配置可适应各种工业设备需求。
    - 环保材料:非镉化镀层选择,更加环保且导电性能良好。
    - 灵活设计:可选固体或分体式外壳,易于维护和检查。
    - 认证齐全:UL和CSA双重认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    - 工厂自动化:适用于复杂的机器控制系统,确保可靠的数据传输和信号传递。
    - 医疗设备:适用于需要高精度和安全性的医疗设备连接。
    - 焊接设备:能够在高温和高湿度环境下稳定运行。

    使用建议:
    - 根据实际需求选择合适的插针或插孔布局,考虑空间和电压要求。
    - 使用环境恶劣时,建议采用固体壳体设计,提高可靠性。
    - 定期检查并维护连接器,特别是分体式设计部分,确保长期稳定性。

    5. 兼容性和支持


    - 兼容性:可以与现有的97系列和MIL-5015连接器互换使用。
    - 技术支持:Amphenol提供全面的技术支持和售后服务,可通过官方网站或联系本地销售办公室获取更多信息。

    6. 常见问题与解决方案


    1. 插头无法顺利插入插座:确认是否存在尺寸不符或防插错机制未正确对准。
    2. 连接器过热:检查连接器的电流负载是否超过额定值。
    3. 信号传输不稳定:检查插针和插座的清洁度,确保无氧化或损坏。

    7. 总结和推荐


    Amphenol 97系列标准圆柱形连接器以其低成本、通用性强、多功能应用和良好的环境适应性而受到广泛欢迎。该产品特别适合于各类工业自动化和机器人技术应用,建议优先选用以满足高性能和可靠性要求。用户可以根据具体的应用需求选择合适的型号,并根据使用说明进行安装和维护,确保获得最佳性能。

97-3102A14S-2P参数

参数
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
长*宽*高 24.21mm(长度)*30.15mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A14S-2P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A14S-2P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A14S-2P 97-3102A14S-2P数据手册

97-3102A14S-2P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 7.5273 ¥ 62.4766
25+ $ 6.521 ¥ 54.1246
50+ $ 5.8342 ¥ 48.4235
100+ $ 5.0212 ¥ 41.6761
库存: 268
起订量: 13 增量: 1
交货地:
最小起订量为:10
合计: ¥ 624.76
