首页  >  产品百科  >  97-3106A22-14S(621)

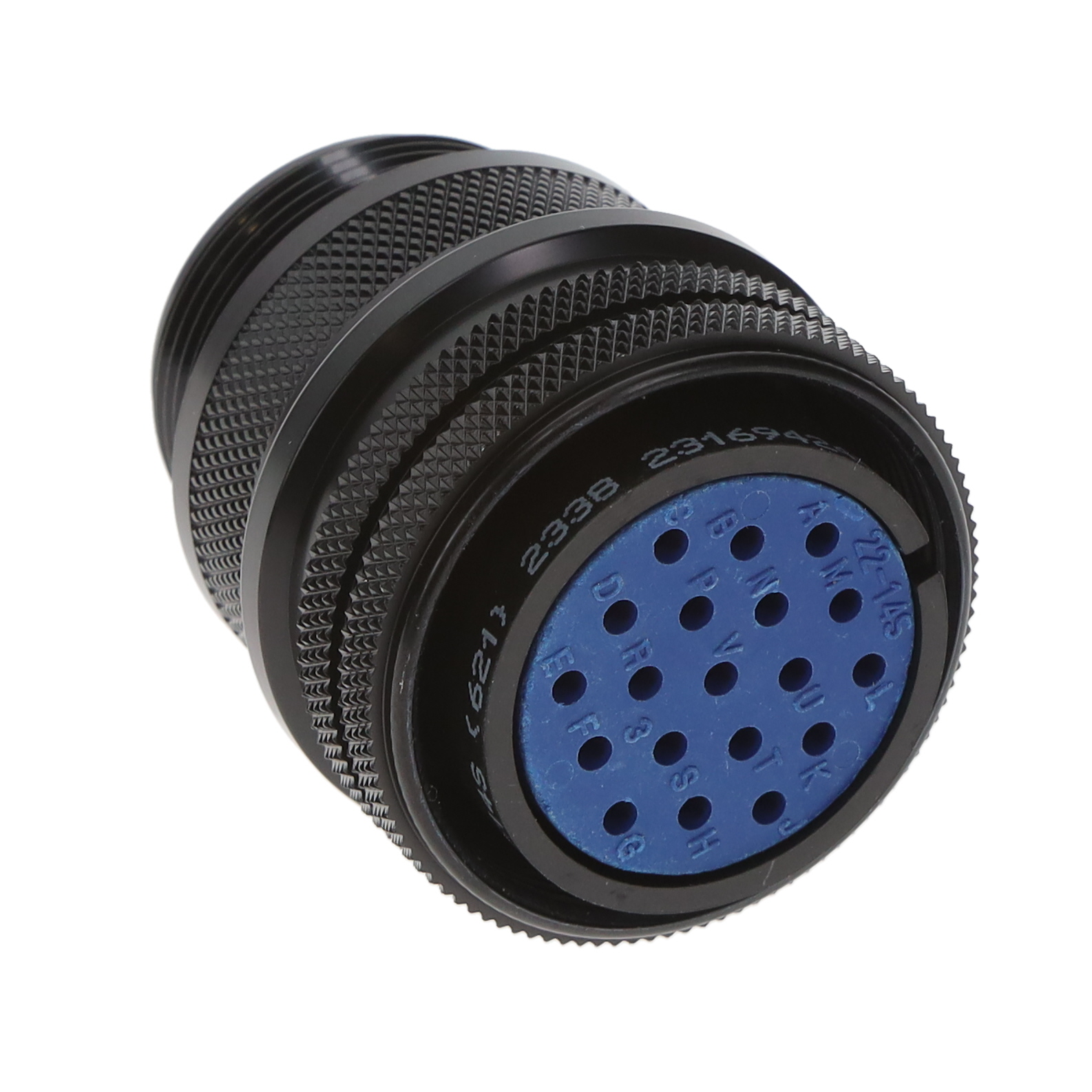

97-3106A22-14S(621)

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Plug,Threaded 焊盘 19pin Aluminum Alloy 13A 银 黑色 导线安装,自由悬挂,通孔安装 49.88mm(长度)
供应商型号:
供应商:
标准整包数: 0
AMPHENOL 圆形连接器 97-3106A22-14S(621)

97-3106A22-14S(621)概述

    Amphenol 97 Series Standard Cylindrical Connector

    产品简介


    Amphenol 97系列标准圆柱形连接器是一种广泛应用的工业连接解决方案,特别适用于各种严苛的应用环境。这些连接器常用于工厂自动化、机器人技术、机床、仪器仪表、焊接设备和医疗设备等领域。此外,Amphenol 97系列通过了UL(Underwriters Laboratories)和CSA(Canadian Standards Association)的认可,确保了产品的质量和安全性。

    技术参数


    Amphenol 97系列标准圆柱形连接器的主要技术参数如下:
    - 温度范围:-55°C至+125°C
    - 电气特性:多种接触安排,从单电路到52电路不等
    - 插件材料:铝合金,镀镉或非镉锌合金
    - 防水能力:可通过后缀为417的产品实现(见第34页)
    - 安装方式:直插式、角度式、整体壳体或分体壳体
    - 认证:UL和CSA认可

    产品特点和优势


    Amphenol 97系列连接器具有多个显著的特点和优势:
    - 成本效益高:适用于通用工业应用,无需额外的环境防护措施
    - 灵活性强:提供多种壳体样式和接触排列选择,可适应不同的应用需求
    - 环保:提供非镉锌合金选项,更符合环保要求
    - 机械强度高:采用铝合金制造,具有良好的耐久性和稳定性
    - 互换性和兼容性好:可与现有97系列及MIL-5015连接器互换和互装

    应用案例和使用建议


    - 工厂自动化和机器人:适用于控制柜内部布线,确保信号传输稳定可靠。
    - 机器工具和仪器仪表:适合于精密测量设备的连接需求,保证信号的准确性。
    - 焊接设备:在高温和振动环境下,Amphenol 97系列连接器仍能保持良好的连接稳定性。
    使用建议:
    - 在选择连接器时,根据需要连接的电线数量和尺寸选择合适的插入物。
    - 考虑到不同功能的需求,可以采用不同的插入位置来避免错误连接。
    - 选用正确的插头和插座组合,确保电气安全和稳定连接。

    兼容性和支持


    Amphenol 97系列连接器与各类标准电气设备兼容,同时提供丰富的配件选择,如电缆夹具、保护帽、适配器等,以满足不同应用场景的需求。厂商提供全面的技术支持和售后服务,确保客户能够顺利使用和维护这些连接器。

    常见问题与解决方案


    - 问题1:如何确定所需的插入物?
    解决方案:根据需要连接的电线数量和尺寸查找相应的插入物表格,通常可以在第6至11页找到常用插入物。
    - 问题2:如何避免错误连接?
    解决方案:对于具有不同功能的相同连接器,可以使用不同的插入位置来区分它们,具体参见第12页。

    总结和推荐


    总体而言,Amphenol 97系列标准圆柱形连接器以其高性价比、广泛的适用性和优良的品质,成为工业领域的理想选择。无论是工厂自动化、机器人技术还是焊接设备,Amphenol 97系列都能提供稳定的电气连接,值得推荐使用。
    如需进一步了解详细信息或获取技术支持,请联系当地Amphenol销售办公室、授权分销商或直接访问官方网站。

97-3106A22-14S(621)参数

参数
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 19pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 黑色
长*宽*高 49.88mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
包装方式 袋装

97-3106A22-14S(621)厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3106A22-14S(621)数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3106A22-14S(621) 97-3106A22-14S(621)数据手册

97-3106A22-14S(621)封装设计

查看详情并下载
Symbol
Footprint
3D Model
