首页  >  产品百科  >  62GB-16F14-04PN-214

62GB-16F14-04PN-214

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol 4芯航空插头 航空连接器 62GB系列, 电缆, 41A, 1.2 kV, 外壳尺寸14
供应商型号: 2004301
供应商: 海外现货
标准整包数: 1

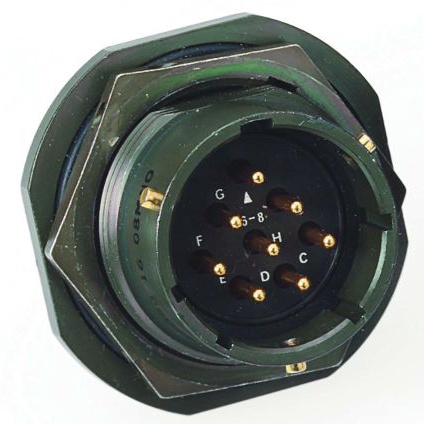

AMPHENOL 圆形连接器 62GB-16F14-04PN-214

62GB-16F14-04PN-214概述

    Amphenol 62GB Miniature Bayonet Lock Connectors

    1. 产品简介


    Amphenol 62GB系列是微型卡口锁连接器,专为设计工程师提供市场上其他系列所不具备的重要功能。该系列完全由英国Amphenol有限公司制造,通过了英国标准规范BS 9522 FOO 17和英国国防规范DEF STAN 59-35(第3部分)第7节的全面资格认证。这些连接器在国际范围内广泛应用于政府机构,并已在瑞典、丹麦、挪威、芬兰、德国、西班牙、荷兰、印度、加拿大和意大利等地得到应用。

    2. 技术参数


    - 额定电流:每个接触点在最高环境温度85°C下,单个接触点的最大电流可达23A;所有接触点同时通过时最大电流可达20A。尺寸8接触点的电流为45A,同样条件下,同时通过时最大电流可达40A。
    - 电压等级:
    - 第一类别:700V直流,适用于高接触密度插入件。
    - 第二类别:1200V直流,适用于较低接触密度插入件。
    - 海拔高度影响:海拔高度影响电压等级的下降。例如,在海拔8500米时,第一类别的工作电压降为550V,第二类别的工作电压降为380V。
    - 环境密封性:防泄漏测试要求,非密封型最大泄露速率为28,53 uNm/s(1 cm³/h),而密封型的最大泄漏量为0.1微升/小时。

    3. 产品特点和优势


    Amphenol 62GB连接器具有多项独特优势:
    - 坚固耐用:采用固态铝棒加工而成的外壳,比锻件或挤出件更具备强度和适应性。
    - 广泛的兼容性:可选配接地弹簧指,并且能够与BS 9522 FOO 17和MIL-C-26482等其他标准相兼容。
    - 高耐腐蚀性:表面镀层为锌钴橄榄绿涂层,有效提高抗腐蚀性能。
    - 灵活性强:可提供不同的接触点配置,以满足不同应用的需求。
    - 安全可靠:多重安全检测标准确保连接器的安全性和可靠性。

    4. 应用案例和使用建议


    - 军事装备:常用于军用设备中的信号传输和电源分配。
    - 工业自动化:在需要高度稳定性和可靠性的工业控制系统中被广泛应用。
    - 航空航天:由于其优异的环境适应性和机械强度,也适用于航空航天领域的连接需求。
    使用建议:
    - 在极端环境下使用时,需进行适当的温度补偿以避免过热。
    - 当连接器需要用于不同标准之间互插时,应遵循更宽松的标准条件操作。

    5. 兼容性和支持


    Amphenol 62GB连接器支持多种壳体样式和插入式接口,包括但不限于直插式、带接地弹簧式以及带密封装置的版本。制造商还提供了一系列附件,如盖帽、链条等,以满足不同安装和使用需求。

    6. 常见问题与解决方案


    - 问题:连接器过热
    - 解决办法:检查并降低连接器负载,确保符合最大电流标准。
    - 问题:插头无法顺利插入
    - 解决办法:检查钥匙和钥匙槽的位置是否正确,确保按正确的旋转角度进行匹配。

    7. 总结和推荐


    综上所述,Amphenol 62GB系列连接器是一款技术成熟、应用广泛的产品,具备极高的可靠性与安全性。其独特的功能和优越的性能使其成为众多应用场合的理想选择。我们强烈推荐这一系列产品,尤其是对于需要高性能和稳定性的关键应用领域。

62GB-16F14-04PN-214参数

参数
类型 MIL-DTL-26482
颜色 -
端接 -
额定电流 41A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
安装方式 导线安装

62GB-16F14-04PN-214厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

62GB-16F14-04PN-214数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 62GB-16F14-04PN-214 62GB-16F14-04PN-214数据手册

62GB-16F14-04PN-214封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1129.8834
10+ ¥ 1050.8132
50+ ¥ 945.7404
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
