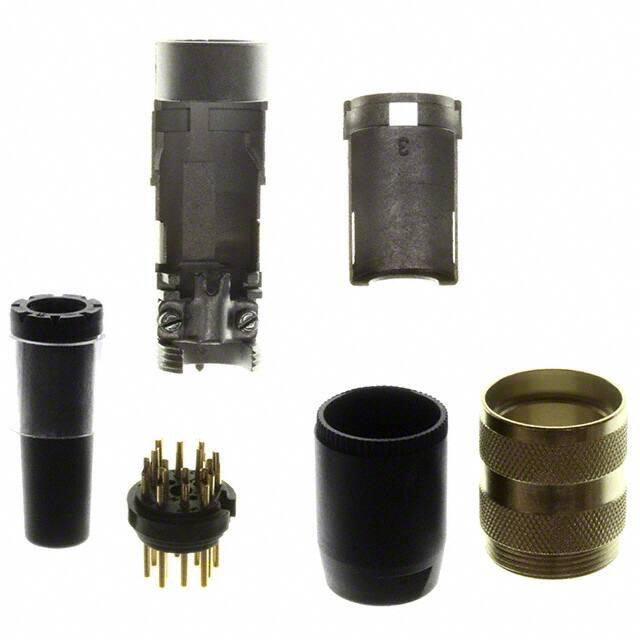

T3635000U

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Plug,Threaded 焊盘 12pin Die Cast 3A 金 银色 导线安装,自由悬挂,通孔安装
供应商型号: 361-1222-ND
供应商: Digi-Key
标准整包数: 1

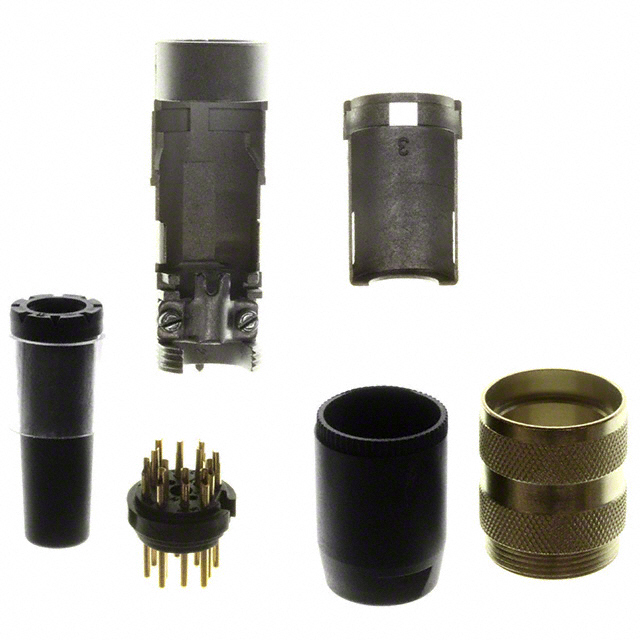

AMPHENOL 圆形连接器 T3635000U

T3635000U概述


    产品简介


    电子元器件类型: 接插件电缆连接器
    主要功能: 这种电缆连接器主要用于各种工业应用中,通过提供可靠的电气连接,以确保电力传输和信号传输的稳定性和可靠性。
    应用领域:
    - 工业自动化设备
    - 机械控制设备
    - 仪器仪表
    - 航空航天设备
    - 医疗器械
    - 通信设备

    技术参数


    - 额定电压:
    - IEC 60664-1:300V(100V)、100V(32V)
    - UL 1977:250V、60V
    - 耐受电压:
    - IEC 60664-1:1500V(1500V)、1200V(800V)
    - 污染等级:
    - IEC 60664-1:1(2)
    - 安装类别:
    - IEC 60664-1:I
    - 绝缘组别:
    - IEC 60664-1:II,CTI值介于400到600之间
    - 电流承载能力:
    - IEC 60512-5-2:UL 1977:10A/+40°C、7A/+40°C、3A/+40°C
    - 绝缘电阻:
    - IEC 60512-3-1:>10^10 Ohm
    - 接触电阻:
    - IEC 60512-2-1:<5mOhm
    - 气候类别:
    - IEC 60668-1:40 / 100 / 56
    - 温度范围:
    - IEC 60668-1:-40°C...+100°C(-4°F...+212°F)
    - 防护等级:
    - IEC 60529:IP 40
    - 插入和拔出力:
    - IEC 60512-13-2:25N、30N、35N、35N、50N、55N、55N、60N、50N、50N、50N、60N
    - 机械操作次数:
    - 银:>500次循环;金:>1000次循环
    - 外壳材料:
    - 黄铜和/或锌合金压铸,镍镀或热塑
    - 电介质材料:
    - 热塑
    - 触点材料:
    - 镀银或镀金
    - 端接方式:
    - 焊接
    - 线径:
    - <0.5mm² / 20 AWG、<0.35mm² / 22 AWG
    - 阻燃等级:
    - UL 94 VO
    - 锁定系统:
    - 金属螺丝耦合;拧紧扭矩:0.7 - 1.5 Nm

    产品特点和优势


    - 高可靠性: 在各种恶劣的工作环境下,这款连接器表现出卓越的电气性能和机械强度,确保长期稳定的连接。
    - 广泛的适用性: 支持多种针数配置(3、4、5、6、7、8、12、14、19),适用于不同应用场景。
    - 高效散热: 使用高导电率材料,能够有效降低温升,延长使用寿命。
    - 易于维护: 具有良好的机械结构设计,便于拆卸和更换。
    - 环保安全: 符合国际标准,确保用户的安全和环保要求。

    应用案例和使用建议


    应用案例
    工业自动化设备: 在这种设备中,连接器需要具备可靠的电气性能和抗干扰能力,这款连接器可以满足这些需求。
    航空航天设备: 高温、高湿度和强电磁干扰环境下,连接器必须保持良好的连接性能,此款连接器提供了很好的解决方案。
    医疗器械: 为确保患者安全,医疗器械连接器需要高度可靠且能适应医疗环境中的一些特殊要求。此款连接器具有极高的可靠性和灵活性,可以满足医疗器械的要求。
    使用建议
    - 避免负载连接或断开: 根据手册中的建议,在不切断电源的情况下进行连接或断开操作是不允许的。
    - 接地: 将所有金属部件与保护地线牢固连接,以确保安全。

    兼容性和支持


    - 与其他电子元器件的兼容性: 这款连接器符合IEC 61076-2-106标准,可以与其他遵循相同标准的产品兼容。
    - 技术支持和售后服务: Amphenol Tuchel Industrial GmbH 提供全面的技术支持和售后服务,帮助客户解决各种问题并保证产品的长期运行。

    常见问题与解决方案


    - Q: 在低温环境下连接器无法正常工作。
    - A: 检查是否安装不当,确认所有接头都已正确对齐并紧固。另外,注意安装前检查连接器表面是否清洁干燥。
    - Q: 连接器在使用过程中出现发热。
    - A: 检查线缆是否正确固定,并确保没有过度弯曲或挤压。确认连接器的绝缘材料是否有损坏或老化现象。
    - Q: 为什么镀金的触点必须在焊接区域涂锡?
    - A: 避免形成脆性的金属间化合物连接,镀金的触点在焊接区域应涂锡以确保良好的焊接质量。

    总结和推荐


    这款电子元器件具有高可靠性、广泛适用性、高效散热、易于维护等优点,是一款值得信赖的产品。它在工业自动化设备、航空航天设备、医疗器械等领域的表现尤为出色,非常推荐使用。对于寻找高性能连接解决方案的工程师和技术人员来说,这是一个明智的选择。不过,在实际应用中应注意按照手册中的说明正确使用,以确保产品的最佳性能和使用寿命。

T3635000U参数

参数
端接 焊盘
额定电流 3A
外壳材料 Die Cast
针脚数 12pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 银色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

T3635000U厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

T3635000U数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL T3635000U T3635000U数据手册

T3635000U封装设计

查看详情并下载
Symbol
Footprint
3D Model
