97-3102A-20-11S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 焊盘 13pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*38.1mm(高度)
供应商型号: 654-97-3102A-20-11S
供应商: Mouser
标准整包数: 1

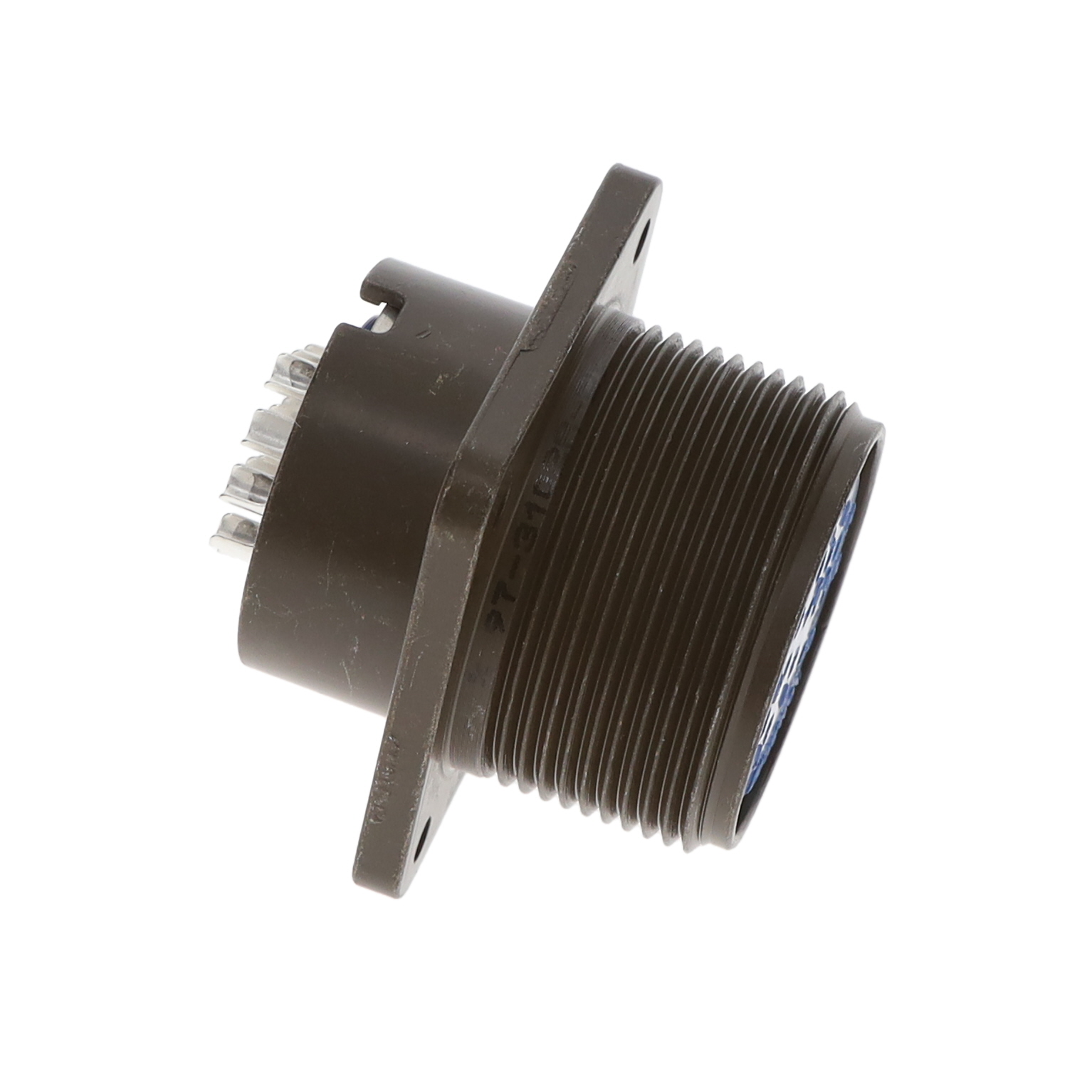

AMPHENOL 圆形连接器 97-3102A-20-11S

97-3102A-20-11S概述

    Amphenol® 97 系列标准圆柱形连接器技术手册

    产品简介


    Amphenol® 97 系列标准圆柱形连接器是一款广泛应用于汽车、机器人、机床、焊接等行业以及其他各种商业应用(从重型设备到心电图监测电缆)的低成本、一般用途非环境密封型连接器。它采用 MIL-5015 和 SAE AS50151 A&B 类样式设计,具有多种型号和规格,以满足不同应用需求。

    技术参数


    - 认证:UL 认证(编号 E115497)、CSA 认证、TÜV 认证。
    - 材质:外壳组件由高强度铝合金制成,提供强度和环境防护。
    - 接触材料:银锡焊杯插针,可选镀金处理。
    - 工作温度范围:-55°C 到 +125°C。
    - 电气特性:最大电压为 17kVAC/24kVDC。
    - 接触配置:提供多达 52 个电路的不同接触配置,例如 20-7 插件可以容纳八个 16 号电线。
    - 接口:支持普通直插和角度接口,适用于空间受限的应用。
    - 防护等级:提供多种类型的配件,如电缆夹、保护帽和适配器等,以增强电缆和面板的安装稳定性。

    产品特点和优势


    - 低成本:适用于一般用途的低成本设计。
    - 多样化的壳体和接触模式:提供了广泛的壳体样式和接触模式选择。
    - 环保材料:提供镉或无镉的锌合金接触,符合环保要求。
    - 特殊功能:包含非旋转插针,防止交叉配对,并通过特殊位置和角度插入选项增强防错设计。
    - 环境适应性:能够在极端条件下正常工作,如高温和低温环境。

    应用案例和使用建议


    - 工业应用:由于其耐用性和可靠性,97 系列广泛用于自动化、机器人、重型设备等领域。
    - 医疗应用:在需要可靠连接的心电图监测系统中,97 系列可以保证信号传输的稳定。
    - 汽车行业:连接器能够在恶劣的机械和环境条件下保持稳定,确保车辆运行的安全。
    使用建议:
    - 在需要多根不同大小电线的情况下,考虑使用较大的接触配置来避免损坏较小的电线。
    - 在关键操作环境中,优先选择有特殊位置和角度插入的型号,以减少误插风险。

    兼容性和支持


    - 兼容性:该系列产品可以与其他现有的 97 系列和 SAE AS50151 连接器互换使用。
    - 技术支持:用户可以从 Amphenol 的网站或联系当地的销售办事处获取更多技术支持和资源。

    常见问题与解决方案


    - 问题1:无法确定合适的插头类型。
    - 解决方案:根据连接器的使用场景(如壁挂式、无固定式、箱式或面板式),选择相应的插头类型。

    - 问题2:不知道如何正确地排列插入件。
    - 解决方案:参考手册中的插件配置表,根据需要连接的电线数量和尺寸选择合适的插件。

    总结和推荐


    Amphenol® 97 系列标准圆柱形连接器以其经济实惠、耐用、多功能的特点成为广泛行业应用的理想选择。无论是对于需要高可靠性连接的汽车制造业还是对环境保护要求较高的医疗器械领域,97 系列都能够提供满意的解决方案。因此,强烈推荐在上述应用场合中使用 Amphenol® 97 系列标准圆柱形连接器。

97-3102A-20-11S参数

参数
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 13pin
长*宽*高 34.92mm(长度)*38.1mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装,袋装

97-3102A-20-11S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A-20-11S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A-20-11S 97-3102A-20-11S数据手册

97-3102A-20-11S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 70.18 ¥ 593.021
10+ $ 68.1804 ¥ 576.1244
50+ $ 66.1185 ¥ 558.7013
100+ $ 63.1785 ¥ 533.8583
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 593.02
