首页  >  产品百科  >  97B-3106A-22-22P-HD

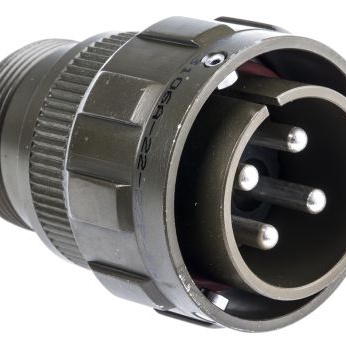

97B-3106A-22-22P-HD

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol Limited 4芯航空插头 航空连接器 97B系列, 电缆安装, 46A, 500 V 交流, 外壳尺寸22
供应商型号:
供应商:
标准整包数: 0
AMPHENOL 圆形连接器 97B-3106A-22-22P-HD

97B-3106A-22-22P-HD概述

    MS & 97B 系列电气连接器技术手册

    产品简介


    MS & 97B 系列电气连接器是专为满足 MIL-C-5015 军用标准而设计的接头组件。这两款系列连接器采用螺纹和卡口式耦合方式,分别适用于军事和工业应用,尤其是需要高防护等级的场合。Amphenol MS 系列还符合国防标准联合服务规范 JSS50812。

    技术参数


    电气特性:
    - 绝缘强度:
    - 测试电压(交流):200V 到 4200V 不等
    - 试验电压(直流):250V 到 4200V 不等
    - 额定电流:
    - 接触大小:16, 12, 8, 4, 0
    - 额定电流:3.46A 至 150A 不等
    - 接触电阻:
    - 接触大小:16, 12, 8, 4, 0
    - 接触电阻:3.46mΩ 至 0.14mΩ 不等
    其他参数:
    - 温度范围: 防水型连接器可在 -55°C 至 +125°C 范围内工作
    - 壳体材质: 铝合金外壳,橄榄绿色钝化镀镉表面处理,具有优异的导电性和抗腐蚀性
    - 连接类型: 可用锁紧式和卡口式连接,提供多种密封选项以应对不同环境需求

    产品特点和优势


    - 快速耦合:MS 和 97B 系列连接器具有快速正向耦合特性,可实现全耦合的听觉和触觉反馈。
    - 防水性能:无需额外的锁线固定,即可实现防水效果。
    - 抗震能力:特别适合用于商业、地质物理、航空航天等领域中的高振动环境。
    - 多功能选择:提供多种插入安排和接触尺寸选择,适用于不同的应用场合。

    应用案例和使用建议


    应用案例:
    - 地面支持设备:例如航空维修设备中的连接器接口。
    - 海军舰船:如船载通信系统的电源和信号连接。
    - 地质勘探:如地震传感器的连接接口。
    使用建议:
    - 在高振动环境中使用时,应考虑增强机械稳定性的附件,如短壳和轻质部件。
    - 对于需要频繁插拔的应用场合,建议使用预接地设计以提高可靠性。
    - 需要特殊密封性能的应用场景,应选择带有前部密封圈的连接器类型。

    兼容性和支持


    - MS 和 97B 系列连接器与现有的 VG95234 连接器相兼容,便于现有系统的升级或替换。
    - 厂商提供全面的技术支持和售后服务,确保客户在使用过程中获得及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头和插座难以正确对齐 | 检查并调整插头插入方向,确认正确的旋转角度。 |
    | 连接器在高振动环境中松动 | 安装并紧固防震配件,如短壳和轻质部件。 |
    | 插头和插座间有异常声音 | 检查接触件是否完好,必要时更换损坏的接触件。 |

    总结和推荐


    总结:
    MS & 97B 系列连接器以其卓越的可靠性和多样性在市场上表现突出。凭借其快速耦合、高性能、多用途的特点,成为众多行业客户的首选。
    推荐:
    对于需要高可靠性和适应复杂环境条件的应用,强烈推荐使用 MS & 97B 系列连接器。无论是在严苛的工作条件下还是在日常维护中,这些连接器都能提供出色的性能和耐用性。

97B-3106A-22-22P-HD参数

参数
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 Circular MIL Spec Connector
颜色 -
端接 焊盘
额定电流 46A
安装方式 导线安装

97B-3106A-22-22P-HD厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97B-3106A-22-22P-HD数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97B-3106A-22-22P-HD 97B-3106A-22-22P-HD数据手册

97B-3106A-22-22P-HD封装设计

查看详情并下载
Symbol
Footprint
3D Model
