97-3102A-22-10S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 焊盘 4pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*41.28mm(高度)
供应商型号: 339-97-3102A-22-10S-ND
供应商: Digi-Key
标准整包数: 1

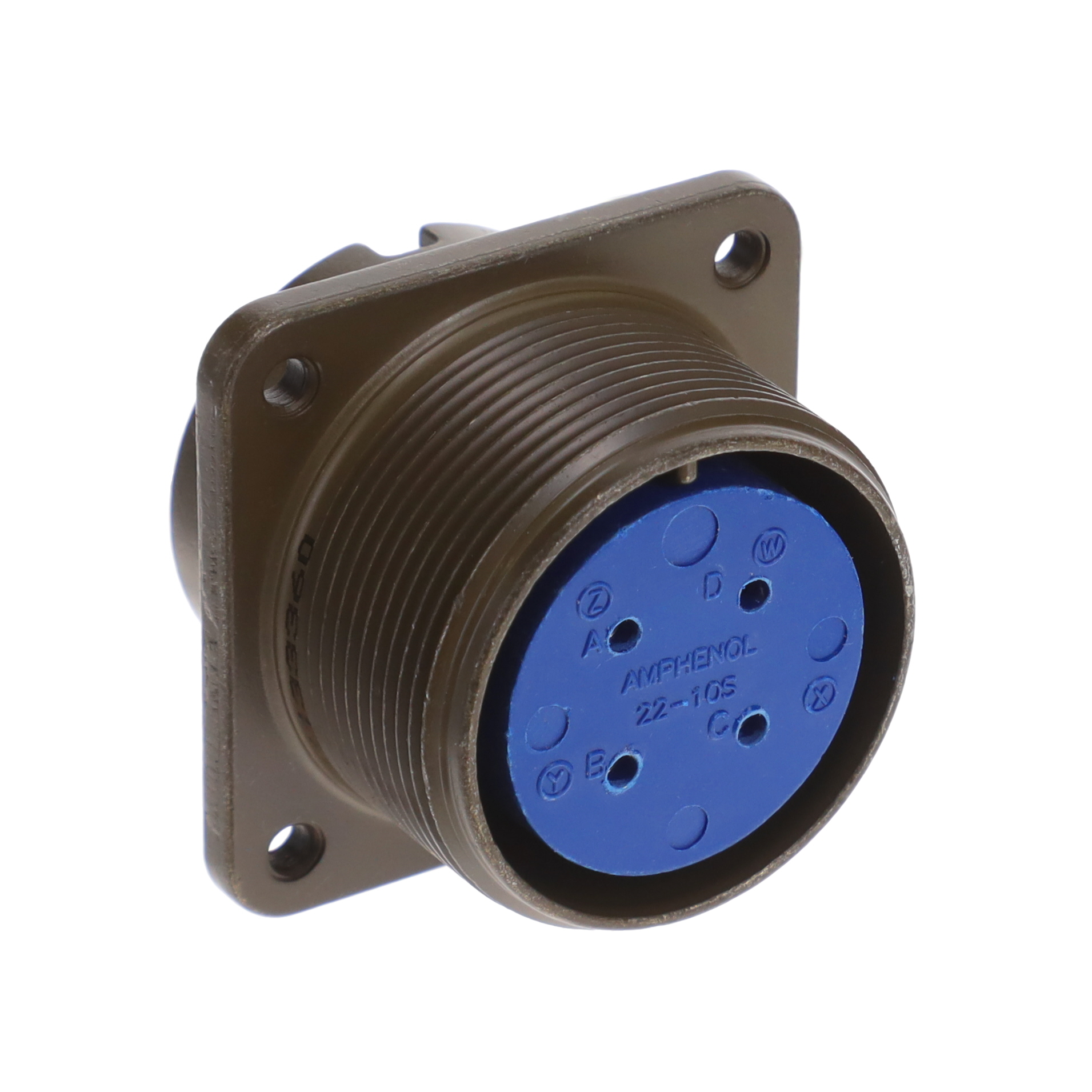

AMPHENOL 圆形连接器 97-3102A-22-10S

97-3102A-22-10S概述

    Amphenol® 97 Series Standard Cylindrical Connectors

    产品简介


    Amphenol® 97系列标准圆柱形连接器是一款广泛应用于汽车、机器人、机床和焊接行业,以及各种商业应用如重型设备到心电图(ECG)监测电缆中的低成本通用型非环境级连接器。该连接器具有MIL-5015风格,设计上具有成本效益,能够满足不同应用需求。

    技术参数


    - 认证与标准:UL和CSA认证,适用于多个行业标准如MIL-5015和SAE AS50151。
    - 电气特性:多种接触排列方式,适用于1到52个电路。例如,插入编号为20-7的配置包含8个16号直径的接点。
    - 工作温度范围:-55°C 至 +125°C。
    - 物理尺寸:不同规格包括从1号到23号插入编号,每个插入编号对应不同的接点数量。
    - 机械间距与服务等级:详细技术规格可以在产品手册中查看。

    产品特点和优势


    - 低成本:适用于通用的非环境级别应用。
    - 终止方式多样:提供焊接或压接两种接触端子。
    - 材料选择:提供镉镀层或无镉环保锌合金镀层。
    - 构造坚固:采用高强度铝合金壳体,带有螺纹耦合,硬质介电绝缘材料,提供良好的密封性和防护能力。
    - 多种选择:丰富的壳体样式、接触模式和配件选项,适用于不同类型的应用需求。

    应用案例和使用建议


    - 汽车工业:用于传感器信号传输。
    - 机器人技术:在机器臂上进行高速数据传输。
    - 机床工具:确保电力和信号的可靠传输。
    - 焊接设备:实现稳定高效的电源传输。
    使用建议:
    - 确保选择合适的插入编号以匹配所需电线的数量和尺寸。
    - 考虑到插头与插座的特定角度位置,避免交叉配对的风险。
    - 根据安装位置选择适当的壁挂式、电缆式或箱式连接器。
    - 针对高压应用,应选择具有高电压评级的型号(如17KVAC/24KVDC)。

    兼容性和支持


    - 97系列连接器与现有97系列和SAE AS50151连接器兼容,便于系统升级和替换。
    - 厂商提供全面的技术支持和客户服务,包括安装指南和维修服务。

    常见问题与解决方案


    - 问题1:无法正确安装连接器。
    - 解决方案:检查是否选择了正确的插入编号和壳体样式。
    - 问题2:连接器出现松动。
    - 解决方案:确保使用正确的扭矩值进行紧固。
    - 问题3:连接不良。
    - 解决方案:确认所有接触点已正确安装并清洁。

    总结和推荐


    Amphenol® 97系列连接器以其出色的耐用性、广泛的适用性和经济的价格在市场上具有显著的竞争优势。针对不同应用场景的灵活适应性和完善的售后服务使得它成为许多领域的首选。对于需要通用、可靠的非环境级连接解决方案的工程师来说,推荐选用Amphenol® 97系列连接器。

97-3102A-22-10S参数

参数
外壳材料 Aluminum Alloy
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
长*宽*高 34.92mm(长度)*41.28mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装,袋装

97-3102A-22-10S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A-22-10S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A-22-10S 97-3102A-22-10S数据手册
