Q8DU-05PMMS-QF8001

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: 焊盘 5A,2A 面板安装 21.2mm(长度)*10mm(高度)
供应商型号: 523-Q8DU05PMMSQF8001
供应商: Mouser
标准整包数: 1

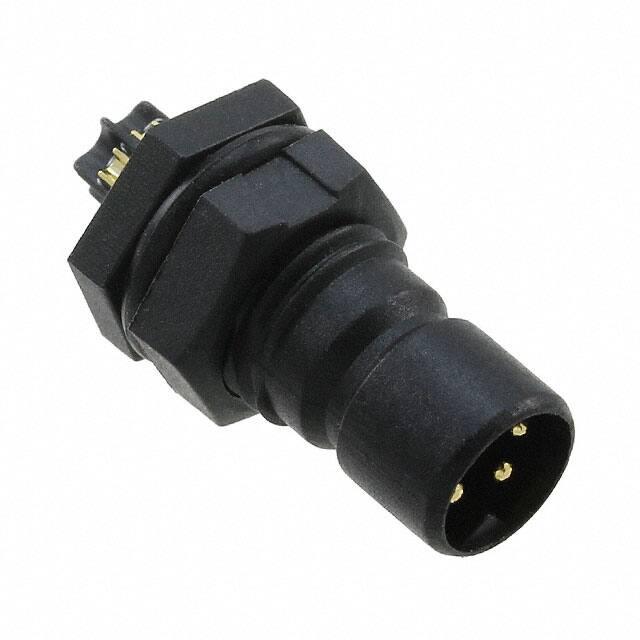

AMPHENOL 圆形连接器 Q8DU-05PMMS-QF8001

Q8DU-05PMMS-QF8001概述

    产品技术手册:Amphenol LTW HS-LOK M 连接器

    产品简介


    Amphenol LTW HS-LOK M连接器是一种高性能的防水连接器,专为工业和恶劣环境下的应用设计。它采用高品质材料制造,具备卓越的机械强度和电气性能。主要应用领域包括工业自动化、机器控制、户外通信设备以及任何需要可靠和密封连接的场合。

    技术参数


    以下是该连接器的主要技术规格:
    - 尺寸(单位:mm):
    - 宽度:6.0
    - 长度:15.2
    - 高度:10.0(六边形)
    - 引脚直径:8.1 (+0.1/-0.1)
    - 引脚中心距:8.8
    - 引脚角度:±1°

    - 公差:
    - X方向:±0.25
    - XX方向:±0.1
    - XXX方向:±0.05
    - 防水等级: IP68,可在1米水深中浸泡24小时而不损坏。
    - 材质:
    - 外壳:热塑性塑料,黑色
    - 引脚:铜合金,镀金
    - 螺母:热塑性塑料,黑色
    - 密封圈:橡胶,黑色
    - 面板厚度: 0.8~2.0 mm
    - 引脚配置:
    - 可选配置:2-6个引脚
    - 颜色识别:
    - 2个引脚:白、黑
    - 3个引脚:白、黑、绿
    - 4个引脚:白、黑、红、蓝
    - 5个引脚:白、黑、红、蓝、绿
    - 6个引脚:白、黑、红、蓝、绿、棕
    - 2+3个引脚:白、黑、红、蓝、绿

    产品特点和优势


    - 高可靠性: 通过IP68等级认证,适用于严苛环境。
    - 多功能性: 提供多种引脚配置选项,满足不同应用需求。
    - 快速安装: 设计有方便安装的螺母结构,便于现场快速装配。
    - 耐用性强: 采用高质量材料制造,具有出色的抗腐蚀和耐磨性。

    应用案例和使用建议


    该连接器广泛应用于自动化设备、户外监控系统、工业控制系统等领域。以下是一些实际使用建议:
    - 在安装过程中,确保面板厚度在推荐范围内,以保证连接器的稳定性和密封性。
    - 为防止腐蚀,应定期检查并更换密封圈。
    - 根据不同的应用需求选择合适的引脚配置,确保连接器能够满足特定的电气要求。

    兼容性和支持


    该连接器与过模电缆Q8XX-0XAFFM-QL8AXX完美匹配,确保了系统的兼容性和可靠性。制造商提供详尽的技术文档和支持服务,包括安装指南、维护手册和技术咨询,以确保客户能够充分利用该产品。

    常见问题与解决方案


    1. 问题: 连接器无法正确固定在面板上。
    - 解决方案: 检查面板厚度是否符合要求,确保螺母紧固到位。
    2. 问题: 连接器进水。
    - 解决方案: 确认密封圈完好无损,必要时更换新的密封圈。
    3. 问题: 引脚接触不良。
    - 解决方案: 检查引脚是否清洁,必要时使用专用工具进行清理。

    总结和推荐


    Amphenol LTW HS-LOK M连接器是一款集高可靠性和多功能性于一身的产品,适用于各种严苛环境下的工业应用。凭借其优异的防水性能和灵活的配置选项,该产品在市场上具有显著的竞争优势。强烈推荐在需要高性能连接器的应用中使用这款产品。

    本手册提供了Amphenol LTW HS-LOK M连接器的详细技术和应用信息,旨在帮助用户更好地了解和使用该产品。如需更多技术支持或详细资料,请联系制造商获取。

Q8DU-05PMMS-QF8001参数

参数
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 焊盘
额定电流 5A,2A
外壳材料 -
长*宽*高 21.2mm(长度)*10mm(高度)
安装方式 面板安装
应用等级 工业级
包装方式 散装

Q8DU-05PMMS-QF8001厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

Q8DU-05PMMS-QF8001数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL Q8DU-05PMMS-QF8001 Q8DU-05PMMS-QF8001数据手册

Q8DU-05PMMS-QF8001封装设计

查看详情并下载
Symbol
Footprint
3D Model
