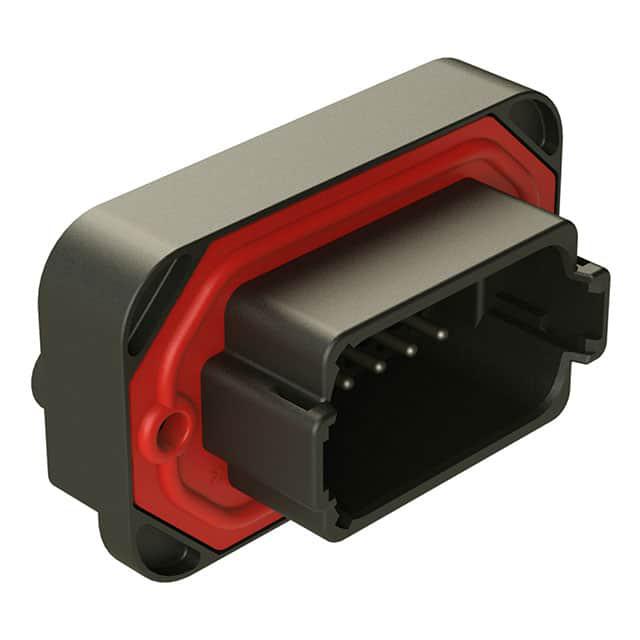

AT15-12PB-BM03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol Industrial 汽车连接器公插, AT系列, 12路, 2行, 13A, 法兰安装安装, IP67
供应商型号: AT15-12PB-BM03
供应商: Master
标准整包数: 5
AMPHENOL 圆形连接器 AT15-12PB-BM03

AT15-12PB-BM03概述


    产品简介


    AT15-12PX-BMXX是一款由Amphenol公司生产的12针直式PCB插座。这款产品属于AT系列,适用于多种电子设备的连接需求。AT15-12PX-BMXX的主要功能是提供可靠的电气连接,具有高电流承载能力(13安培)和广泛的温度范围适应性(-55°C至+125°C),使其广泛应用于工业控制、通信设备、航空航天、汽车电子等领域。

    技术参数


    - 尺寸与安装
    - 尺寸:详细尺寸见技术图纸
    - 安装方式:板载安装,带法兰设计
    - 电气特性
    - 针数:12针
    - 电流承载能力:13安培
    - 绝缘电阻:最小值为1000兆欧(@25°C)
    - 介电强度:小于2毫安泄漏电流(@1500伏交流)
    - 环境特性
    - 工作温度范围:-55°C 至 +125°C
    - 防水等级:IP67(对接条件下)
    - 循环寿命:100次插拔循环
    - 材料
    - 插座外壳:热塑性塑料
    - 密封圈:硅胶橡胶
    - 接触件:铜合金
    - 认证
    - 符合RoHS标准

    产品特点和优势


    AT15-12PX-BMXX的最大特点是其卓越的可靠性、宽广的工作温度范围和高电流承载能力。它的IP67防护等级使得它在严苛的环境下依然能保持良好的密封性能,适用于需要在户外或恶劣环境下的应用。此外,其高循环寿命确保了长期使用的稳定性和耐用性。相比同类产品,AT15-12PX-BMXX提供了更高的性价比,尤其是在高性能连接器的需求上。

    应用案例和使用建议


    应用案例
    - 工业控制:用于各种工业控制系统,如电机驱动器、传感器模块等。
    - 通信设备:适用于通信基站、交换机等高可靠性要求的应用。
    - 航空航天:在航空电子设备中作为关键部件使用。
    - 汽车电子:用于车载电子系统中的信号传输。
    使用建议
    1. 正确选择接插件:根据具体应用需求选择合适的接插件配置,例如不同的颜色编码可以区分不同的信号类型。
    2. 注意安装方向:由于是直式设计,确保正确的安装方向以保证良好的电气接触。
    3. 检查密封圈状态:在每次安装前检查密封圈的状态,确保防水效果。
    4. 避免过度弯曲:在布线时避免导线对插座产生过大应力,以免影响使用寿命。

    兼容性和支持


    AT15-12PX-BMXX可与配套的AT06-12S插头配合使用,确保最佳的电气和机械性能。Amphenol公司为该产品提供了完善的售后服务和技术支持,包括安装指南、维修服务及客户咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时感觉卡顿 | 确保插头和插座清洁无尘,检查是否有异物阻碍。 |
    | 连接后出现松动 | 检查螺丝是否拧紧,必要时重新安装或更换密封圈。 |
    | 电气接触不良 | 检查接触面是否清洁、无氧化,必要时重新涂抹导电膏。 |
    | 密封性能差 | 检查密封圈是否老化或损坏,必要时更换新的密封圈。 |

    总结和推荐


    AT15-12PX-BMXX是一款优秀的12针PCB插座,凭借其可靠的设计和广泛的适用性,在多个领域得到了广泛应用。其高电流承载能力和宽泛的工作温度范围使其在严苛环境中也能保持稳定的性能。综合来看,无论是从技术参数还是实际应用表现,AT15-12PX-BMXX都是一款值得推荐的产品。如果你需要一款高性能、高可靠性的连接器,那么AT15-12PX-BMXX无疑是你的首选。

AT15-12PB-BM03参数

参数
针脚数 12pin
触头镀层 - 配接
类型 Latch Holder,Receptacle
颜色 黑色
端接 焊盘
额定电流 13A
外壳材料 Thermoplastic (TP)
长*宽*高 59.2mm*35.3mm*30.1mm
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 托盘

AT15-12PB-BM03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

AT15-12PB-BM03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL AT15-12PB-BM03 AT15-12PB-BM03数据手册

AT15-12PB-BM03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 6.0835 ¥ 51.5272
25+ $ 5.2211 ¥ 43.4113
150+ $ 4.823 ¥ 40.08
300+ $ 4.7264 ¥ 38.7045
600+ $ 4.1673 ¥ 34.1256
1050+ $ 4.0723 ¥ 33.3481
2550+ $ 4.009 ¥ 32.8297
5100+ $ 4.009 ¥ 32.8297
库存: 1190
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 257.63
直接购买
加入购物车
