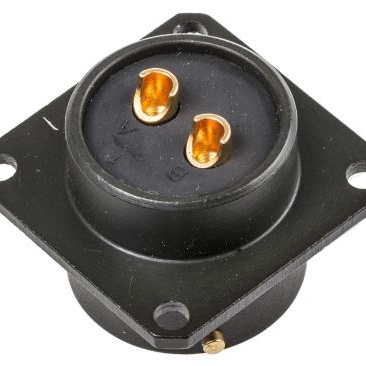

62GB-12E14-02SN

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol 2芯航空插座 航空连接器 62GB系列, 盒式安装, 1.2 kV 交流, 外壳尺寸14
供应商型号: N-62GB-12E14-02SN
供应商: 云汉优选
标准整包数: 1
AMPHENOL 圆形连接器 62GB-12E14-02SN

62GB-12E14-02SN概述


    产品简介


    产品名称:Amphenol 62GB系列微型卡口锁插接件
    产品类型:本产品是62GB系列微型卡口锁插接件,广泛应用于高可靠性连接需求的场合。此类插接件专为满足航空、航天及军事领域的严格要求而设计,适用于恶劣环境下的稳定信号传输。
    主要功能:该系列插接件采用独特的卡口锁紧机制,能够快速简便地实现插接,同时确保长期可靠性和电气性能。适用于需要频繁插拔操作且对电气安全有严格要求的应用场景。
    应用领域:主要用于军用和航空领域,也适用于工业自动化、轨道交通、医疗设备等多个行业。

    技术参数


    - 额定电流:
    - 接触直径12:单个接触时最大电流为23A;所有接触同时通电时最大电流为20A。
    - 接触直径8:单个接触时最大电流为45A;所有接触同时通电时最大电流为40A。

    - 电压等级(海平面):
    - 额定工作电压:
    - 评级1:700V直流
    - 评级2:1200V直流
    - 闪电耐压:
    - 评级1:2100V直流或峰值交流
    - 评级2:3000V直流或峰值交流
    - 绝缘电阻:最大5兆欧姆(在500-50V直流条件下)
    - 耐温范围:-55°C至125°C
    - 外壳材料:提供黄铜、不锈钢和铝合金材料选择

    产品特点和优势


    - 高可靠性:通过多项测试,如温度冲击、振动、盐雾等,符合MIL-C-26482标准和BS9522 F0017标准。
    - 抗腐蚀性:壳体采用锌钴橄榄绿镀层,具有高耐腐蚀性。
    - 易维护:提供多种密封和锁定选项,便于维护和替换。
    - 全球认可:获得多国政府和机构认证,应用广泛,特别是在瑞典、丹麦、挪威等国家。

    应用案例和使用建议


    - 航空航天领域:用于飞机内部信号传输,确保飞行过程中系统间的稳定连接。
    - 军事通信:确保军用设备在复杂环境中依然能够可靠通信。
    - 铁路交通:保证列车控制系统的实时通信和数据传输。
    使用建议:
    - 在高温环境下使用时应注意降额处理,以避免过热导致的安全风险。
    - 使用前需检查接触状态和电气连接的完好性,确保无误后再进行操作。

    兼容性和支持


    - 兼容性:与同类产品如MIL-C-26482和BS9522 F0017标准的产品兼容。
    - 技术支持:厂商提供全面的技术文档和支持服务,确保用户能够正确安装和维护。

    常见问题与解决方案


    - 问题1:插接困难
    - 解决方法:确保插头和插座之间没有异物干扰,正确对准并施加适当力。
    - 问题2:电气性能不稳定
    - 解决方法:检查接触点是否有氧化或损伤,必要时更换新的接触部件。
    - 问题3:温度过高
    - 解决方法:在高海拔或高温环境下使用时,降低额定电流负载,确保不超过最大允许温度。

    总结和推荐


    总体评价:
    Amphenol 62GB系列插接件以其卓越的可靠性、高抗腐蚀能力和广泛的适用性,在高要求的应用场景中表现出色。通过严格的测试和认证,确保了其在恶劣环境下的稳定运行。
    推荐使用:
    该产品非常适合于需要高可靠性和长寿命连接的应用场合,特别适用于航空航天、军事和轨道交通等领域。对于追求高效、可靠连接的客户来说,这是极佳的选择。

62GB-12E14-02SN参数

参数
额定电流 23A
外壳材料 Aluminum
针脚数 -
触头镀层 - 配接 -
类型 Circular MIL Spec Connector,Receptacles
颜色 橄榄绿
端接 焊盘
长*宽*高 24.84mm(长度)*28.7mm(高度)
应用等级 军用级

62GB-12E14-02SN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

62GB-12E14-02SN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 62GB-12E14-02SN 62GB-12E14-02SN数据手册

62GB-12E14-02SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
