VN0101500471

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: 信号,冲压型,圆形连接器-触头 10A 压入式
供应商型号: ET-3884133
供应商: 海外现货
标准整包数: 1

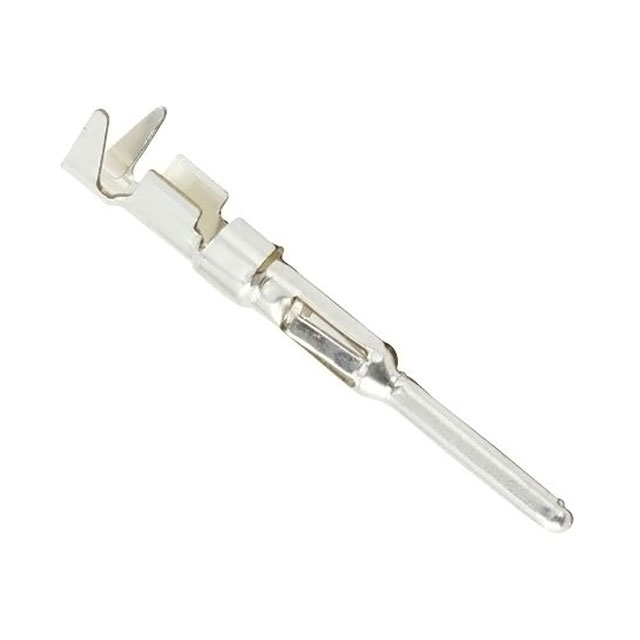

AMPHENOL 圆形连接器 VN0101500471

VN0101500471概述

    Amphenol C 091 A Circular Connectors

    产品简介


    Amphenol C 091 系列连接器是高品质的圆形连接器,适用于多种工业应用。它们采用金属螺丝耦合及塑料或金属后壳设计,具备2至14个接触点,并具有良好的防尘防水性能。这些连接器不仅可靠稳定,而且易于安装和维护,是工业自动化、通信、交通等领域不可或缺的组件。

    技术参数


    - 额定电压:
    - IEC 60664-1:300V(对于某些配置为100V)
    - UL 1977:250V(60V)
    - 耐压冲击电压: 1500V(840V)
    - 污染等级: 1(2)
    - 安装类别: I
    - 绝缘组别: II(CTI > 400)
    - 电流额定值: 最高10A(+40°C),具体电流额定值参见第59页的电流降额曲线图
    - 防护等级: IP 40 或 IP 69K / IP 67 / IP 65(根据型号不同而不同)
    - 温度范围: -40°C 至 +100°C(-40°F 至 +212°F)
    - 插入和拔出力: 最大60N
    - 机械操作: 银镀层 ≥ 500 次插拔循环,金镀层 ≥ 1000 次插拔循环

    产品特点和优势


    - 金属螺丝耦合:确保连接牢固且长期稳定。
    - 屏蔽能力:防止电磁干扰,保证信号传输质量。
    - 灵活的接触配置:可根据需求选择2至14个接触点,以满足不同的应用需求。
    - 广泛的工作温度范围:适用于极端环境条件下的应用。
    - 高可靠性:提供高达1000次插拔循环的使用寿命,确保长期稳定的性能表现。

    应用案例和使用建议


    C 091 A系列连接器广泛应用于工业自动化系统、通信设备和交通工具中。例如,在工业机器人系统中,它们用于信号和电源的可靠传输。在铁路信号系统中,这些连接器用于确保关键数据的安全传输。
    使用建议:
    - 在安装过程中要确保螺丝紧固扭矩符合标准(如IP69K型号需要达到1Nm的扭矩)。
    - 定期检查连接器的状态,确保其防护等级保持完好。
    - 避免在带负载的情况下连接或断开连接器。

    兼容性和支持


    Amphenol C 091 A 系列连接器与其他工业标准兼容,可在全球范围内获得技术支持和服务。制造商提供了全面的技术文档和专业咨询服务,帮助客户解决各种问题并提供个性化的解决方案。

    常见问题与解决方案


    - 问题1: 连接器在高湿度环境下工作时,出现接触不良现象。
    - 解决方案: 确保连接器正确安装,并定期清洁接触点。如果有必要,可考虑使用防潮剂进行额外保护。

    - 问题2: 连接器的温度额定值超出限制导致损坏。
    - 解决方案: 请参照第59页的电流降额曲线图,选择合适的工作条件和电流等级,以避免过热。

    总结和推荐


    Amphenol C 091 A 系列连接器以其卓越的性能和可靠的设计,在工业应用中表现出色。它们适合各种恶劣环境,并提供了广泛的电流和电压选项,使其成为众多行业领域的理想选择。因此,强烈推荐在高要求的应用场景中使用Amphenol C 091 A 系列连接器。

VN0101500471参数

参数
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 信号,冲压型,圆形连接器-触头
颜色 -
端接 -
额定电流 10A
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装

VN0101500471厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

VN0101500471数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL VN0101500471 VN0101500471数据手册

VN0101500471封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0027 ¥ 8.4727
10+ $ 0.6483 ¥ 5.4784
25+ $ 0.5753 ¥ 4.8615
50+ $ 0.5401 ¥ 4.5635
100+ $ 0.4552 ¥ 3.8463
250+ $ 0.4193 ¥ 3.5429
700+ $ 0.3765 ¥ 3.1818
1400+ $ 0.354 ¥ 2.9911
2800+ $ 0.3328 ¥ 2.8123
库存: 1108
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.47
