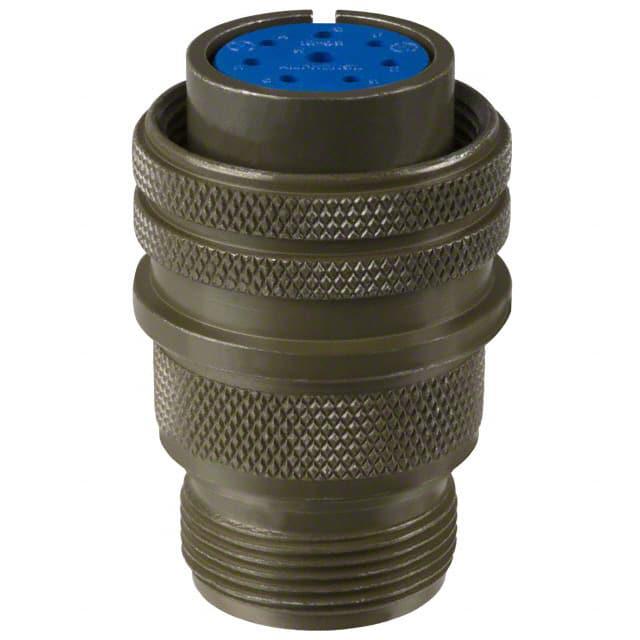

97-3101A-14S-7P(946)

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Circular MIL Spec Connector,Receptacles 焊盘 Aluminum Alloy 13A 导线安装
供应商型号: N-97-3101A-14S-7P(946)
供应商: 云汉优选
标准整包数: 1
AMPHENOL 圆形连接器 97-3101A-14S-7P(946)

97-3101A-14S-7P(946)概述

    Amphenol 97 Series Standard Cylindrical Connectors: Comprehensive Guide

    1. 产品简介


    产品概述
    Amphenol 97系列标准圆柱形连接器是一款广泛应用于各种工业领域的高性能连接器。该连接器设计坚固耐用,具备多种功能,适用于工厂自动化、机器人、机床和仪器仪表等多个行业。
    主要功能
    - 用于工厂自动化、机器人、机床、仪器仪表、焊接设备及医疗设备等多种应用场合。
    - 具备非环境适应性和环境适应性版本。
    - 可通过焊锡接触和压接接触两种方式安装。
    应用领域
    - 工业自动化系统
    - 机器人技术
    - 机床和工具
    - 焊接设备
    - 医疗设备

    2. 技术参数


    基本技术规格
    - 机械尺寸:提供多种壳体尺寸,涵盖从8S到36的不同规格。
    - 接触配置:多种接触排列方式,支持1至52个电路。
    - 电气特性:最大电流承载能力达250安培(具体值根据接触大小和电路数目变化)。
    - 工作环境:可在-55°C至+125°C的工作温度范围内正常工作。
    - 防护等级:满足IP67防护等级要求。
    电气性能
    - 最大直流电压:250VDC(不同型号略有差异)
    - 最大交流电压:200VAC(不同型号略有差异)
    环境适应性
    - 能够在潮湿和极端温度环境下稳定工作。
    - 部分型号具备防水特性。
    插针布局
    - 支持多达52个电路的插针布局,具体配置见手册表格。

    3. 产品特点和优势


    优势

    总结


    - 成本效益高:97系列连接器设计注重经济性,适用于一般用途的工业应用。
    - 多功能性:提供多种壳体样式和插入模式,满足不同应用场景需求。
    - 兼容性好:与现有97系列和MIL-5015类型的连接器兼容。
    - 易于维护:部分型号采用拆卸式壳体设计,便于快速检查内部结构。
    - 环保材料:锌合金镀层环保友好,不含镉,符合RoHS标准。

    4. 应用案例和使用建议


    应用示例
    - 机器人装配线:用于控制机器人臂的电机电源和信号传输。
    - 机床设备:连接主轴驱动系统与控制系统,确保高效稳定的通信。
    - 医疗设备:连接心电图监控系统的导线,确保数据准确传输。
    使用建议
    - 选择合适的接触数量:根据实际需要确定所需的接触数量和尺寸。
    - 考虑环境因素:对于有环境适应需求的应用场景,建议选择带环境防护的型号。
    - 确保正确安装:参照手册步骤,确保正确的接触安装和连接顺序。

    5. 兼容性和支持


    兼容性
    - 与现有97系列和MIL-5015类型的连接器互换,确保系统升级的灵活性。
    - 支持多种后盖壳体构造,便于维护和检修。
    厂商支持
    - 厂商提供详细的装配说明和技术支持服务,确保客户能够顺利安装和使用产品。
    - 客户可联系当地Amphenol销售办事处或授权分销商获取技术支持和售后服务。

    6. 常见问题与解决方案


    常见问题
    1. 安装过程中接触不良:可能是由于接触排列不当或接触表面不清洁。
    - 解决方案:按照手册指导重新排列接触,并清洁接触表面。

    2. 温度过高导致失效:工作温度超出规定范围。
    - 解决方案:确认工作环境温度是否合适,并采取适当的散热措施。
    3. 防水性能不佳:未正确安装防水配件。
    - 解决方案:确认所有防水配件均已正确安装,并进行密封检查。

    7. 总结和推荐


    综合评估
    Amphenol 97系列标准圆柱形连接器凭借其坚固的设计、广泛的应用范围和多样的配置选项,在众多工业领域中表现出色。其成本效益高、可靠性强、兼容性好等特点使其成为众多工业项目的理想选择。
    推荐结论
    鉴于其在工业自动化、医疗设备和机器人技术等领域的卓越表现,强烈推荐Amphenol 97系列连接器用于需要可靠电气连接和环境适应性的应用场合。

97-3101A-14S-7P(946)参数

参数
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 -
触头镀层 - 配接 -
类型 Circular MIL Spec Connector,Receptacles
颜色 -
端接 焊盘
安装方式 导线安装
应用等级 军用级
包装方式 散装

97-3101A-14S-7P(946)厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3101A-14S-7P(946)数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3101A-14S-7P(946) 97-3101A-14S-7P(946)数据手册

97-3101A-14S-7P(946)封装设计

查看详情并下载
Symbol
Footprint
3D Model
