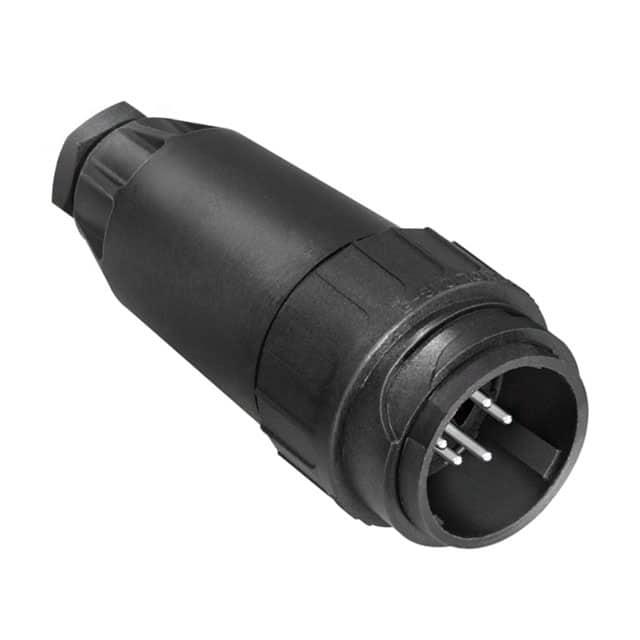

C016 20H005 104 2

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Male Pins,Plug 螺纹 6pin Polyamide (PA66),Nylon 6/6 16A 银 导线安装,自由悬挂,通孔安装 84.5mm(长度)
供应商型号: H-C016 20H005 104 2
供应商: Heilind
标准整包数: 1
AMPHENOL 圆形连接器 C016 20H005 104 2

C016 20H005 104 2概述


    产品简介


    Amphenol C 16-3 是一款高性能的圆形连接器系列,广泛应用于工业领域的各种苛刻环境中。该系列连接器分为两种壳体尺寸(Shell Size 1 和 Shell Size 2),支持多种接触排列方式(如 8+PE、14+PE、17+PE 等),可满足电力和信号传输的需求。Amphenol C 16-3 的设计目标是为机器工具、测量与控制、过程技术和医疗设备等关键领域提供可靠、稳定的连接解决方案。

    技术参数


    以下是 Amphenol C 16-3 的主要技术规格:
    | 参数名称 | 壳体尺寸 1 | 壳体尺寸 2 |
    |
    | 接触数量 | 8+PE, 14+PE, 17+PE | 5+PE, 12+PE, 14+PE, 19+PE |
    | 终端方式 | 压接、螺钉 | 压接、螺钉 |
    | 额定绝缘电压 | 400 V | 400 V |
    | 最大电流容量 | 12 A | 21 A |
    | 污染等级 | III | III |
    | 安装类别 | III | III |
    | 防护等级 | IP 65 | IP 65 |
    | 插针直径范围 | 0.14-2.5 mm | 0.14-1.0 mm |
    | 电缆外径范围 | 26-14 AWG | 26-18 AWG |
    其他重要参数:
    - 工作温度范围:-40°C 至 +125°C(壳体尺寸 1 的特殊版本为 +100°C)
    - 材料:高强度塑料
    - 机械寿命:≥500次插拔循环
    - 密封材料:耐油橡胶(Neoprene)

    产品特点和优势


    1. 多用途性:适用于电力和信号传输,接触排列多样化,满足不同应用需求。
    2. 高可靠性:采用实心卡口锁定系统,确保在振动环境下的安全连接。
    3. 环境适应性强:符合 IP 65 防护标准,具备优异的防尘防水能力。
    4. 易用性:支持手动压接和机器压接,易于安装和维护。
    5. 兼容性强:多种壳体尺寸和接触排布选择,灵活适配不同场景。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备中的信号和电力连接。
    - 医疗设备中的可靠数据传输。
    - 过程控制领域中恶劣环境下的高稳定性连接。
    使用建议:
    1. 优化线缆管理:选择合适尺寸的电缆入口,避免线缆过紧或过松导致的机械应力。
    2. 正确选择终端方式:根据应用场景选择合适的压接或螺钉方式。
    3. 注意环境温度限制:确保操作温度不超过产品标定的最大值,特别是对于壳体尺寸 1 的特殊版本。
    4. 定期检查:由于高插拔次数可能导致连接退化,建议定期进行功能测试。

    兼容性和支持


    Amphenol C 16-3 与多种工业标准兼容,例如 VDE 3964、UL E 63093 和 CSA 49932-9。此外,制造商提供了详细的安装指南和维护手册,用户可通过官方网站下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针无法完全插入 | 检查插针直径是否匹配,必要时更换合适型号。 |
    | 密封失效 | 更换密封圈,确保正确的安装方向和紧固力矩。 |
    | 连接松动 | 调整锁紧装置,确保卡口完全到位。 |

    总结和推荐


    Amphenol C 16-3 圆形连接器凭借其坚固耐用的设计、灵活的应用范围和可靠的性能表现,在工业连接领域具有显著优势。它特别适合需要高稳定性、长寿命和环境适应性的应用场景。总体而言,我们强烈推荐此系列产品用于需要高可靠性的工业项目。
    如果您正在寻找一款能够应对复杂工业环境的连接器,Amphenol C 16-3 将是一个理想的选择。

C016 20H005 104 2参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 -
端接 螺纹
额定电流 16A
外壳材料 Polyamide (PA66),Nylon 6/6
针脚数 6pin
长*宽*高 84.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

C016 20H005 104 2厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

C016 20H005 104 2数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL C016 20H005 104 2 C016 20H005 104 2数据手册

C016 20H005 104 2封装设计

查看详情并下载
Symbol
Footprint
3D Model
