97-3102A20-29S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 焊盘 17pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*38.1mm(高度)
供应商型号: APH 97-3102A20-29S
供应商: PEI-Genesis
标准整包数: 1

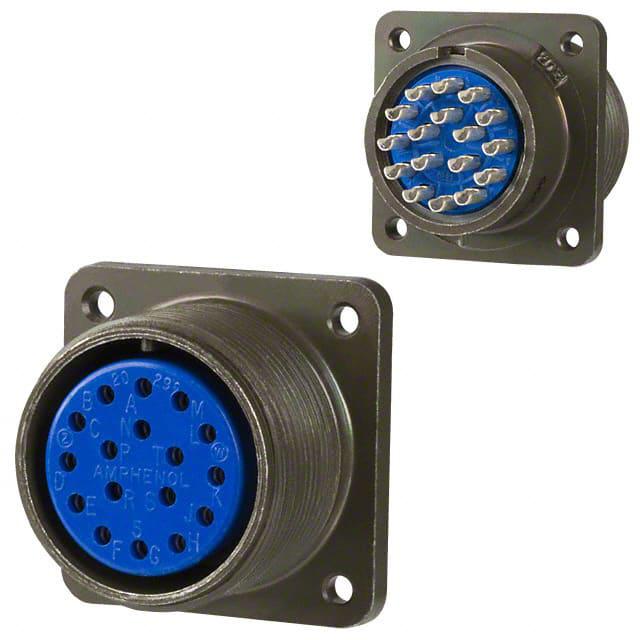

AMPHENOL 圆形连接器 97-3102A20-29S

97-3102A20-29S概述

    Amphenol 97 Series Standard Cylindrical Connector

    产品简介


    Amphenol 97系列标准圆柱形连接器是广泛应用于各种工业环境的标准连接器,其设计灵感来自于MIL-5015标准。这种连接器适用于广泛的工业应用,如工厂自动化、机器人技术、机床制造、仪器仪表、焊接设备和医疗设备。此外,它们还通过了UL和CSA的认可,表明其在安全性方面符合高标准要求。

    技术参数


    以下是Amphenol 97系列连接器的技术规格和性能参数:
    - 工作温度范围:从-55°C到+125°C
    - 电气特性:额定电流和电压容量根据不同的接触尺寸和配置而变化。例如,一些型号可以承受高达24kV的直流电压。
    - 机械结构:采用高强度铝合金制造,具备高耐久性和良好的环境防护能力。
    - 连接方式:提供焊锡和压接两种类型的触点。
    - 电气性能:包含多种接触数量的插入物,最多可达52个电路。
    - 认证:获得UL和CSA的认可。

    产品特点和优势


    Amphenol 97系列连接器具有以下显著优势:
    - 低成本:特别适合于一般用途的低成本需求。
    - 环保材料:提供镉或非镉(环保型锌合金)表面处理选项。
    - 多样化选择:提供各种壳体样式、插入件模式和配件选择。
    - 高可靠性:通过耐用的设计和高温及浸没环境下的测试,确保长期可靠性。
    - 兼容性强:可与现有的97系列和MIL-5015系列互换使用。

    应用案例和使用建议


    根据手册中的信息,Amphenol 97系列连接器在许多工业环境中表现优异。例如,在焊接设备上,连接器需要能够承受较高的电流和振动环境。在机器工具方面,其稳定性和抗磨损特性尤为重要。对于医疗设备,安全性和精确性则是关键考虑因素。
    在选择连接器时,首先需要确定所需插入件的数量和电线的规格。例如,如果要连接八根16号规格的电线,则可以选择插入件编号为20-7的类型。对于多根不同规格的电线,可以通过组合不同的插入件来实现灵活的连接配置。此外,为避免交叉配对导致故障,建议使用具有不同角度定位的插件。

    兼容性和支持


    Amphenol 97系列连接器与多种电缆固定夹、保护帽和适配器兼容。厂商提供全面的技术支持和服务,包括产品选型指导和售后维护服务。如果您需要特定的应用支持或定制化解决方案,可以联系当地的销售办事处或授权分销商。

    常见问题与解决方案


    1. 问题:如何选择合适的插入件?
    解决方案:根据您要连接的电线数量和规格,参考手册中的插入件列表进行选择。

    2. 问题:如何防止连接器交叉配对?
    解决方案:选择具有不同角度定位的插件,以避免误配对。
    3. 问题:如何检查连接器内部的焊锡终端?
    解决方案:使用分体壳体设计,便于快速检查和维护。

    总结和推荐


    综上所述,Amphenol 97系列连接器是一款性价比高的通用连接器,适合各种工业应用场景。它具有成本效益、可靠性和多样化的选择,是众多工业领域的理想选择。如果您正在寻找一款耐用且经济实惠的连接器,Amphenol 97系列是一个值得推荐的选择。同时,厂商提供的强大支持网络确保了其在整个生命周期内的最佳性能和维护。

97-3102A20-29S参数

参数
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 17pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 橄榄绿,褐色
长*宽*高 34.92mm(长度)*38.1mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A20-29S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A20-29S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A20-29S 97-3102A20-29S数据手册

97-3102A20-29S封装设计

查看详情并下载
Symbol
Footprint
3D Model
