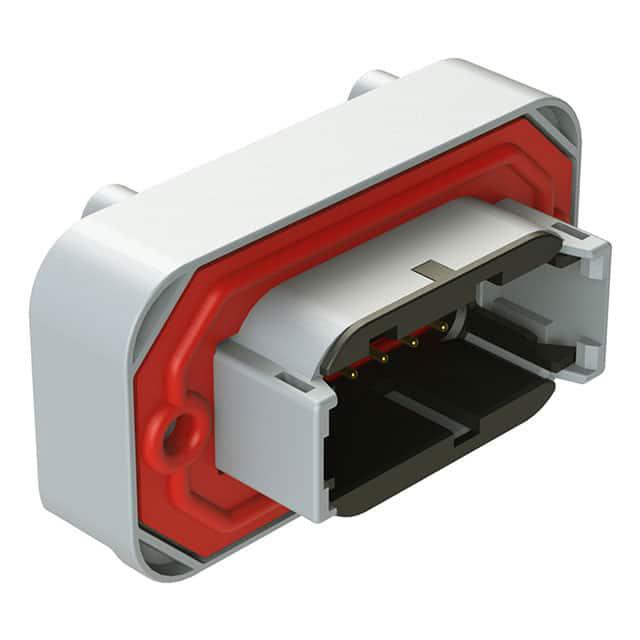

ATM13-12PB-BM01

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Latch Holder,Receptacle 焊盘 12pin Thermoplastic (TP) 7.5A 金 灰色 通孔安装 61mm(长度)*38.2mm(高度)
供应商型号: 3219041
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 ATM13-12PB-BM01

ATM13-12PB-BM01概述


    产品简介


    Amphenol公司推出的ATM13-12PX-BMXX系列12针板锁式PCB插座(Receptacle),属于ATM系列,设计用于高性能连接需求。产品采用坚固耐用的热塑性材料制成,外壳颜色为灰色,密封件由硅橡胶构成,而接触件则采用铜合金制成。该产品可应用于工业控制、汽车电子、通信设备以及军用系统等多个领域,尤其适合需要高可靠性、紧凑型设计以及恶劣环境下的电气连接。

    技术参数


    | 参数类别 | 具体参数 |

    | 接触电流 | 7.5安培 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 绝缘耐压 | 在1500V交流电压下,泄漏电流小于2毫安 |
    | 绝缘电阻 | ≥1000兆欧姆(@25°C) |
    | 防护等级 | IP67(接合状态下) |
    | 插拔寿命 | ≥100次循环 |
    | 罗马II法规合规性 | 符合RoHS要求 |

    产品特点和优势


    1. 高性能设计:拥有高达7.5安培的电流承载能力,并能在极端条件下保持稳定的性能表现。
    2. 坚固耐用:外壳采用高强度热塑性材料,密封件为耐高温硅橡胶,能够有效抵御腐蚀和机械冲击。
    3. 灵活变体选择:提供多种颜色编码(灰、黑、绿、棕)及镀金/锡两种电镀选项以满足不同客户的需求。
    4. 广泛的适用性:适用于各种严苛的工作环境,包括低温冷冻、高温干燥甚至潮湿环境。

    应用案例和使用建议


    应用案例
    - 工业自动化设备中作为信号传输接口。
    - 军用车辆内部布线系统的关键连接点。
    - 汽车电子系统中实现多路电源与信号整合。
    使用建议
    为了确保最佳性能,在安装时请遵循以下几点:
    1. 正确匹配插头型号,避免误插入。
    2. 使用推荐扭矩值拧紧固定螺丝,防止松动导致接触不良。
    3. 定期检查密封圈状态,必要时更换以维持防护等级。

    兼容性和支持


    该系列产品已通过严格的测试验证,并与多数主流品牌的标准插头兼容。此外,Amphenol公司提供了详尽的技术文档和技术支持服务,涵盖产品选型指导、安装指南及售后维修等全方位支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔困难 | 检查插针是否弯曲变形 |
    | 温度过高报警 | 确保良好通风并检查周围电缆布局 |
    | 密封失效 | 检查密封圈完整性并按需替换 |

    总结和推荐


    总体而言,ATM13-12PX-BMXX是一款具有卓越性能且适应性强的高性能板锁式PCB插座。它不仅具备优秀的电气特性和物理特性,还提供了多样化的定制选项来满足特定项目需求。因此,强烈推荐此款产品给那些寻求高可靠性和灵活性解决方案的专业用户。

ATM13-12PB-BM01参数

参数
端接 焊盘
额定电流 7.5A
外壳材料 Thermoplastic (TP)
针脚数 12pin
触头镀层 - 配接
类型 Latch Holder,Receptacle
颜色 灰色
长*宽*高 61mm(长度)*38.2mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 托盘

ATM13-12PB-BM01厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ATM13-12PB-BM01数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL ATM13-12PB-BM01 ATM13-12PB-BM01数据手册

ATM13-12PB-BM01封装设计

查看详情并下载
Symbol
Footprint
3D Model
