首页  >  产品百科  >  62GB-57A10-06SN

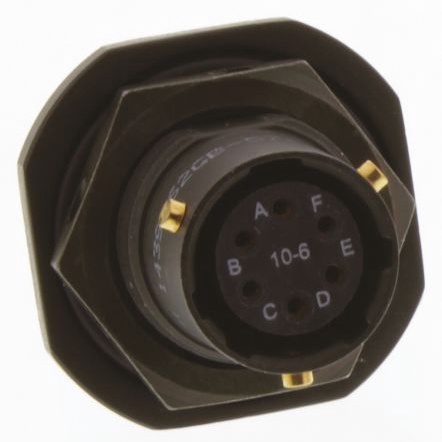

62GB-57A10-06SN

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol 6芯航空插座 航空连接器 62GB系列, 面板安装, 外壳尺寸10
供应商型号: APH 62GB-57A10-06SN
供应商: PEI-Genesis
标准整包数: 1
AMPHENOL 圆形连接器 62GB-57A10-06SN

62GB-57A10-06SN概述

    62GB Series Receptacles: Miniature Bayonet Lock Connectors

    产品简介


    62GB系列连接器是英国制造的一种微型卡口式锁连接器,符合MIL-C-26482美国军用标准,并完全通过了英国标准BS 9522 F0017和国防标准DEF STAN 59-35(第3部分)第7节的资格认证。这些连接器由AMPHENOL Ltd.设计和生产,适用于广泛的工业和军事应用,尤其是在航空、国防和高端制造业等领域。

    技术参数


    - 电流承载能力:单个接触点在隔离情况下可承受的最大电流为23A(接触尺寸为12),所有接触点同时工作时最大电流为20A(接触尺寸为12)。接触尺寸为8时,单个接触点最大电流为45A,所有接触点同时工作时最大电流为40A。
    - 电压等级:工作电压为700至1500V,具体取决于型号和使用条件。电压峰值范围为2100至3000V。
    - 温度范围:工作温度范围为-55°C至125°C,适用于极端环境。
    - 耐腐蚀性:正常情况下采用锌钴橄榄绿涂层,具有高抗腐蚀性。其他特殊订单如镉镀层也可以提供。
    - 防护级别:具有良好的密封性和防水性能,能够在低气压环境下正常工作。

    产品特点和优势


    - 独特的设计:这款连接器提供了市场上其他连接器无法比拟的独特功能,如双锁卡口、旋转插头以及正向卡口锁定机制。
    - 高品质材料:使用高品质材料,如黄铜或不锈钢壳体,保证了长期稳定可靠的工作。
    - 广泛的兼容性:支持BS 9522 F0017和MIL-C-26482标准,广泛应用于国际范围内的政府机构和大型企业。
    - 优异的电气性能:高电流承载能力和宽广的电压范围,使其适合于各种严苛的工业应用。

    应用案例和使用建议


    - 典型应用:这些连接器被广泛用于飞机、船舶和高端机械设备中,以确保关键部件之间的安全、可靠的电气连接。
    - 使用建议:在安装和使用过程中,应根据特定的应用环境进行适当的选择,例如根据海拔高度调整电压等级。建议参考手册中的详细指导,确保正确安装和使用。

    兼容性和支持


    - 兼容性:62GB系列连接器与CE-2Pa系列插头和CE-2Aa系列配件完全兼容,确保系统的整体可靠性。
    - 技术支持:制造商提供全面的技术支持,包括详细的安装指南和维护服务。

    常见问题与解决方案


    - 问题一:如何处理接触不良?
    - 解决方案:检查插头和插座之间的连接是否紧固,并确保使用正确的插入力。如果需要,重新清洁并润滑接触点。
    - 问题二:连接器出现过热现象怎么办?
    - 解决方案:降低负载电流,检查散热系统是否正常工作。必要时进行温度监控和维护。

    总结和推荐


    62GB系列连接器是一款高性能、高可靠性的微型卡口式锁连接器,适用于各种严苛的工业环境。其卓越的设计、强大的兼容性以及全面的技术支持使其成为众多领域的理想选择。我们强烈推荐该系列产品,特别是在需要高性能和高可靠性的应用场景中。

62GB-57A10-06SN参数

参数
外壳材料 Aluminum
针脚数 -
触头镀层 - 配接 -
类型 Circular MIL Spec Connector,Receptacles
颜色 -
端接 焊盘
额定电流 7.5A
长*宽*高 24.84mm(长度)*27.1mm(高度)
安装方式 螺纹安装
应用等级 军用级

62GB-57A10-06SN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

62GB-57A10-06SN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 62GB-57A10-06SN 62GB-57A10-06SN数据手册

62GB-57A10-06SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.8027 ¥ 219.323
10+ $ 22.363 ¥ 190.0855
25+ $ 19.5524 ¥ 166.1956
50+ $ 17.4945 ¥ 148.7033
100+ $ 15.1999 ¥ 129.1993
库存: 176
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 219.32
直接购买
加入购物车
