USBF TV72N

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: USB-A (USB TYPE-A) 焊盘 Aluminum 隔板安装,面板安装 31.42mm(长度)
供应商型号:
供应商:
标准整包数: 0

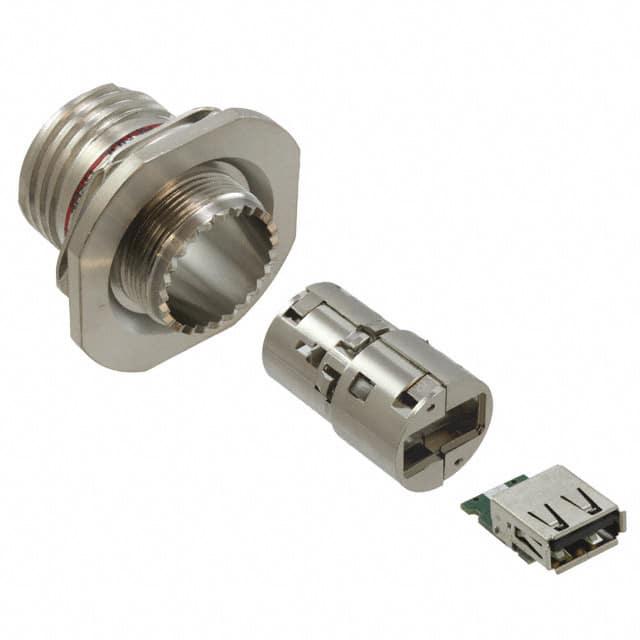

AMPHENOL 圆形连接器 USBF TV72N

USBF TV72N概述


    产品简介


    USB Field是一款专为极端环境设计的USB连接系统,它允许标准的USB 2.0连接在恶劣环境中可靠运行。这款产品不仅提供了密封防尘防水的功能(IP67等级),还具有抗冲击、振动和牵引力的能力。它无需工具即可现场操作,确保了在复杂环境下的便捷性和可靠性。

    技术参数


    - 环境保护:
    - 密封(接合时):IP67等级(临时浸没)
    - 盐雾测试:镍涂层48小时;橄榄绿镉涂层超过500小时
    - 阻燃/低烟:UL94 V0 和 NF F 16 101 & 16 102
    - 振动:10-500Hz,10g,三轴方向连续无中断 > 1微秒
    - 冲击:IK06等级,250克重物从40厘米高处落下(接合对准)
    - 湿度:连续21天,43°C,湿度98%
    - 温度范围:-55°C / +85°C
    - 数据传输:
    - 符合USB 2.0规范
    - 数据速率:最高可达480Mb/s(高速USB)
    - 机械特性:
    - 采用Tri Start螺纹耦合机制(MIL-DTL-38999系列III型)及防脱耦装置
    - 两种机械编码/极化方式(用户可通过旋转插入件实现)
    - USBF TV插头在插座内的保持力:轴向100牛
    - 插拔次数:500到1500次
    - 可与大多数USB电缆品牌兼容,无需工具

    产品特点和优势


    USB Field的主要特点是其卓越的环境适应能力和可靠的电气连接能力。在极端环境下,它能提供稳定的USB 2.0数据传输,显著提升了系统的可靠性和耐用性。其独特的机械编码和防护措施确保了在各种苛刻条件下的稳定性和一致性。此外,它的抗冲击和防尘防水设计使得在复杂环境中更加可靠。

    应用案例和使用建议


    USB Field被广泛应用于铁路、战场通信系统和海军系统等苛刻环境中的嵌入式计算机和数据采集传输系统。为了最大限度地发挥其功能,我们建议:
    - 在组装前仔细阅读手册,确保每一步都严格按照指示进行。
    - 使用配套工具,如面板垫圈JE15和自闭盖SCC,以进一步提高连接的可靠性。
    - 在极端环境条件下定期检查连接部件的状态,以确保长期稳定的工作。

    兼容性和支持


    USB Field可与大多数USB电缆品牌兼容,并且可以通过焊接和另一USB-A接口进行后端连接。Amphenol公司提供了丰富的配件支持,包括金属帽、拆卸工具和面板垫圈,以增强其在复杂环境中的应用能力。此外,该公司还提供了详尽的技术文档和客户支持,确保用户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    - Q: 如何确保连接密封?
    - A: 连接密封通过黑色O型环实现,而不是由黑色保留夹实现。安装时,请确保O型环正确安装在USB A插头的前部面。
    - Q: 如何更换USB模块?
    - A: 使用专用的拆除工具USBF ODE从前端插入并推回模块以进行更换。

    总结和推荐


    综上所述,USB Field是一款专为极端环境设计的高品质USB连接系统,具有出色的环境适应性和数据传输稳定性。凭借其独特的优势和广泛应用范围,它无疑是铁路、战场通信系统和海军系统等领域的理想选择。强烈推荐给需要在苛刻环境下可靠数据传输的用户。

USBF TV72N参数

参数
类型 USB-A (USB TYPE-A)
颜色 -
端接 焊盘
额定电流 -
外壳材料 Aluminum
针脚数 -
触头镀层 - 配接 -
长*宽*高 31.42mm(长度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

USBF TV72N厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

USBF TV72N数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL USBF TV72N USBF TV72N数据手册

USBF TV72N封装设计

查看详情并下载
Symbol
Footprint
3D Model
