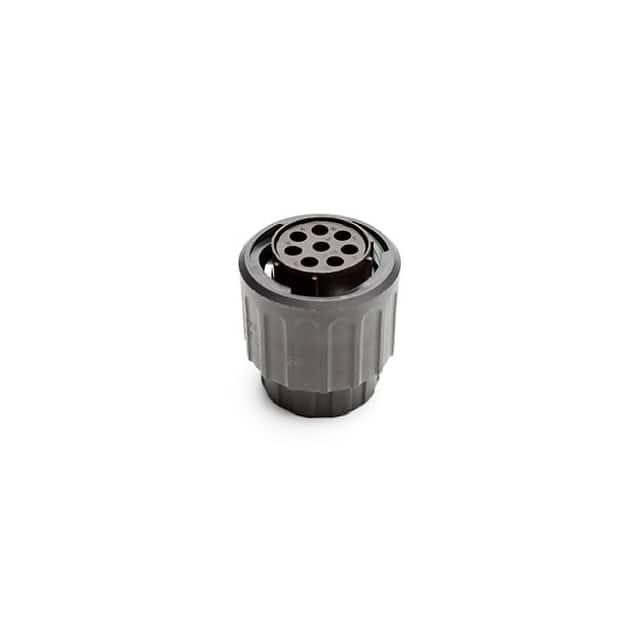

RTS6BS14N8SHEC03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Plug Housing 8pin Thermoplastic 13A 导线安装,自由悬挂,通孔安装 37.5mm(长度)
供应商型号: 10B-3218868-1
供应商: 国内现货
标准整包数: 1
AMPHENOL 圆形连接器 RTS6BS14N8SHEC03

RTS6BS14N8SHEC03概述

    RTS6BS148SHECxx ECO-MATE 插头和端盖 — 技术手册概述

    1. 产品简介


    RTS6BS148SHECxx 是 Amphenol 公司生产的 ECO-MATE 插头和端盖系统中的一个型号。它设计用于各种严苛环境下的应用,包括工业自动化、航空航天、通信设备以及汽车电子等领域。该插头具备 8 个引脚,提供 14 号接触尺寸,能够承受 13 安培的最大电流和 500 伏特(交流/直流)的额定电压。

    2. 技术参数


    - 尺寸规格
    - 壳体、端盖、密封圈及耦合螺母均采用阻燃材料制成(UL94 V-0 级)。
    - 接触件内径:2.0 毫米 至 3.2 毫米。
    - 引脚排列:8 个引脚。

    - 电气特性
    - 额定电流:13 安培(最大)。
    - 额定电压:500 伏特(交流/直流)。
    - 工作温度范围:-40°C 至 105°C(某些型号可达 -40°C 至 125°C)。
    - 绝缘电阻:至少 5000 兆欧姆。
    - 防护等级:IP67 和 IP69K(完全密封状态)。
    - 耐久性:最少 500 次插拔循环。
    - 符合 RoHS 标准。
    - 机械特性
    - 材质:热塑性材料(UL94 V-0 级)。
    - 弹簧:不锈钢材料。
    - 连接器壳体:防水且防尘。
    - 内部结构:具备防脱落设计。

    3. 产品特点和优势


    RTS6BS148SHECxx 插头具有多种优势:
    - 高可靠性:经过严格的耐久性测试,确保长期使用不会出现性能下降。
    - 高性能:能够在广泛的温度范围内保持稳定性能。
    - 易安装和维护:标准化的设计使得安装和更换操作更加简便。
    - 安全环保:符合RoHS标准,无铅无卤,绿色环保。

    4. 应用案例和使用建议


    RTS6BS148SHECxx 适用于严苛环境下的应用,如工厂自动化、户外设施、航空航天等领域。安装时,建议使用配套工具如“QXRT16 Contact Extraction Tool”,以确保插拔过程的安全和高效。对于特殊场合,可以考虑增加防水和防尘措施,如使用专门的密封套件。

    5. 兼容性和支持


    RTS6BS148SHECxx 可以与多种接触件和密封套件进行搭配使用。例如,该插头可与标准规格的金属密封圈、密封垫圈等配件配合使用,确保密封效果。此外,Amphenol 公司提供了详细的用户指南和技术支持服务,帮助用户快速掌握正确的安装和维护方法。

    6. 常见问题与解决方案


    - 问题一:插头无法完全插入插座。
    - 解决方案:检查插头和插座是否有异物堵塞,确保两者对齐后轻柔插入。
    - 问题二:插头接触不良。
    - 解决方案:检查连接器是否干净且干燥,必要时使用清洁剂清洁插头和插座。
    - 问题三:插头内部接触件损坏。
    - 解决方案:使用专用工具(如“QXRT16 Contact Extraction Tool”)取出并更换损坏的接触件。

    7. 总结和推荐


    RTS6BS148SHECxx 插头是一款性能卓越、可靠性高的连接器,适合在多种严苛环境下使用。其紧凑的体积、便捷的安装方式以及出色的电气和机械性能使其成为众多应用领域的理想选择。强烈推荐在需要高可靠性和良好防护性的应用场合使用该插头。

RTS6BS14N8SHEC03参数

参数
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 13A
外壳材料 Thermoplastic
针脚数 8pin
触头镀层 - 配接 -
长*宽*高 37.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

RTS6BS14N8SHEC03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS6BS14N8SHEC03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS6BS14N8SHEC03 RTS6BS14N8SHEC03数据手册

RTS6BS14N8SHEC03封装设计

查看详情并下载
Symbol
Footprint
3D Model
