RT0W71210SNH

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Receptacle Housing 10pin Zinc Alloy 7.5A 隔板安装,面板安装 33mm(长度)*31.8mm(高度)
供应商型号: RT0W71210SNH
供应商: Master
标准整包数: 1

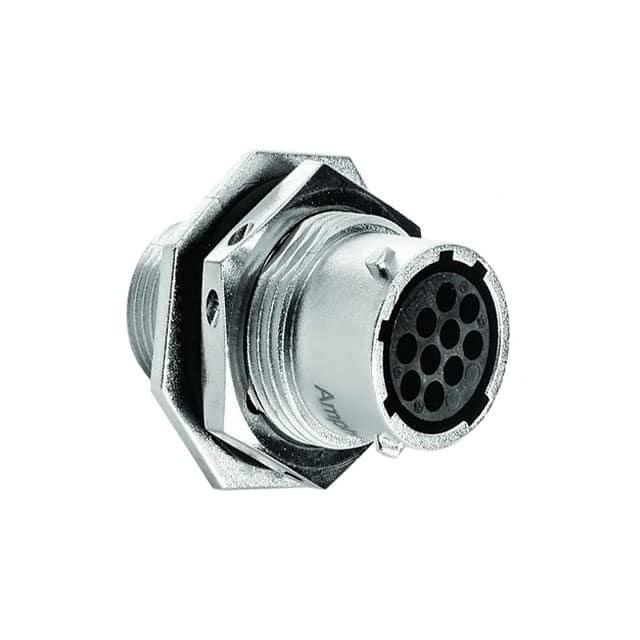

AMPHENOL 圆形连接器 RT0W71210SNH

RT0W71210SNH概述

    电子元器件技术手册:ECO-MATE, 接收插座,卡环螺母,12号,10位置,插孔

    产品简介


    ECO-MATE是一款专为高可靠性连接设计的接收插座。该产品主要适用于需要频繁插拔和恶劣环境下的应用场景,例如工业自动化、轨道交通及航空航天领域。其关键组件包括镀镍锌合金壳体、铝合金卡环螺母、热塑性插头及耐油橡胶密封圈,确保了长期稳定的电气性能和机械强度。

    技术参数


    - 尺寸规格
    - 外径:19.0mm
    - 长度:31.8mm
    - 孔径:22.50mm +0.2mm
    - 电气规格
    - 额定电流:标冲接触件最大5A,机加工接触件最大7.5A
    - 额定电压:150V(交流/直流)
    - 工作温度范围:-40℃至+105℃
    - 绝缘电阻:最小5000兆欧姆
    - 防护等级:IP67
    - 其他规格
    - 环境承受能力:耐受1500伏交流电的耐压测试,泄漏电流小于2毫安
    - 插拔次数:最小500次
    - 符合RoHS标准

    产品特点和优势


    - 高可靠性:采用优质材料及精密工艺制造,能够在恶劣环境中保持稳定的工作状态。
    - 易于安装:1/2-24 UNEF螺纹,便于快速安装。
    - 多功能性:适用于多种类型的接触件,适应不同需求。
    - 良好的防护性能:具有出色的防尘防水能力(IP67),适合各种复杂环境的应用。

    应用案例和使用建议


    - 应用案例:应用于工业自动化系统中的传感器连接,轨道交通车辆的信号传输,航空航天设备中的电源管理。
    - 使用建议:确保接触面清洁,定期检查插拔次数以维持良好性能。对于特殊环境下的使用,应采取额外的防护措施,如加装防水盖等。

    兼容性和支持


    - 兼容性:该产品支持20#接触件,与多种型号的插头相匹配。
    - 支持和服务:提供详尽的技术文档和安装指导,售后技术支持服务。客户可随时联系制造商获取更多帮助。

    常见问题与解决方案


    - Q:产品是否可以用于潮湿环境?
    - A:是的,产品具有IP67防护等级,能够有效防止水汽进入。
    - Q:如何确定产品是否达到最大额定电流?
    - A:请参考技术手册中的额定电流数据,避免超过最大值以保证产品寿命。
    - Q:如何更换损坏的密封圈?
    - A:按照制造商提供的拆卸指南操作,替换新的密封圈并确保安装正确。

    总结和推荐


    ECO-MATE接收插座凭借其出色的性能和广泛的应用领域,在众多同类产品中脱颖而出。对于需要高频插拔和恶劣环境下使用的应用场景来说,这款产品无疑是一个值得信赖的选择。强烈推荐使用该产品以满足高可靠性要求。

RT0W71210SNH参数

参数
额定电流 7.5A
外壳材料 Zinc Alloy
针脚数 10pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
长*宽*高 33mm(长度)*31.8mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

RT0W71210SNH厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RT0W71210SNH数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RT0W71210SNH RT0W71210SNH数据手册
