首页  >  产品百科  >  RTS718N8S03

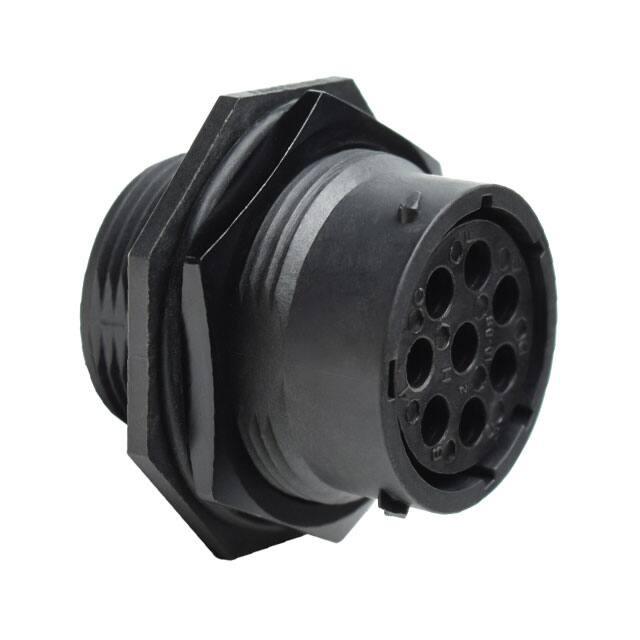

RTS718N8S03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Receptacle Housing 8pin Thermoplastic 23A 隔板安装,面板安装 33.4mm(长度)*41.3mm(高度)
供应商型号: RTS718N8S03
供应商: 国内现货
标准整包数: 200
AMPHENOL 圆形连接器 RTS718N8S03

RTS718N8S03概述


    产品简介


    产品名称: ECO-MATE, 接收端卡口式螺母
    产品型号: RTS7188Sxx
    品牌: Amphenol
    制造商: Sine Systems (www.amphenol-sine.com)
    产品类型: 接收端卡口式螺母
    主要功能:
    - 用于固定和连接多针接插件,提供可靠的电连接。
    - 设计用于高可靠性场合,确保连接稳定。
    应用领域:
    - 工业自动化控制
    - 通信设备
    - 医疗仪器
    - 航空航天系统

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 18号尺寸 |
    | 针脚数量 | 8个针脚 |
    | 电压等级 | 最大 2000V AC |
    | 电流泄漏 | ≤2 毫安 |
    | 环境温度范围 | -40°C 至 105°C(标准)
    -40°C 至 125°C(可选) |
    | 材料 | 标准材料,符合RoHS要求 |
    | 安装孔径 | Φ32.1+0.2mm |
    | 适用螺纹规格 | 1" 1/16-18 UNEF |
    | 材料公差 | ±0.08mm |

    产品特点和优势


    产品特点:
    - 高可靠性: 多针脚设计确保连接稳定可靠,满足工业自动化和通信领域的严苛要求。
    - 广泛温度适应性: 标准条件下工作温度范围为-40°C至105°C,特殊条件下可扩展到-40°C至125°C。
    - 材料合规性: 符合RoHS标准,无毒环保,适用于各类环保要求严格的应用场合。
    - 高强度材料: 采用高性能材料,确保长期稳定工作,延长使用寿命。
    产品优势:
    - 易安装: 设计有面板外部固定结构,便于快速安装和维护。
    - 抗干扰性强: 多针脚设计具有较好的抗干扰能力,减少信号传输中的干扰。
    - 广泛应用: 适用于多种复杂环境下的设备,从工业自动化到医疗仪器,都有广泛的应用场景。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制: 在自动化生产线中,用于传感器和控制器之间的连接,确保生产过程的稳定性和准确性。
    - 通信设备: 在通信基站中,用于设备间的信号传输,确保通信质量。
    使用建议:
    - 正确选择安装位置: 根据实际应用需求,选择合适的安装孔径和螺纹规格。
    - 检查公差: 在安装前仔细检查各部件的公差,确保安装后不会出现松动或接触不良的情况。
    - 定期维护: 定期检查连接部分的状态,确保长期稳定运行。

    兼容性和支持


    - 兼容性: 该产品与标准的多针接插件相兼容,适用于多种不同品牌的设备。
    - 技术支持: 厂商提供全面的技术支持服务,包括安装指导、故障排除和技术咨询。

    常见问题与解决方案


    1. 问题: 产品在高温环境下无法正常工作。
    - 解决方案: 检查是否选择了-40°C至125°C的版本,确保在高温环境下也能正常工作。
    2. 问题: 安装过程中出现松动。
    - 解决方案: 确认安装时是否按照正确的安装步骤操作,特别是螺纹和面板切口的位置。
    3. 问题: 电流泄漏超标。
    - 解决方案: 检查产品是否为RoHS标准,确认材料符合标准要求。

    总结和推荐


    综上所述,ECO-MATE接收端卡口式螺母在设计和性能上均表现出色,特别适合于各种工业自动化和通信设备中的应用。其广泛的温度适应性、良好的兼容性和强大的抗干扰能力使其在市场上具备很高的竞争力。因此,我们强烈推荐该产品用于需要高可靠性连接的应用场合。

RTS718N8S03参数

参数
额定电流 23A
外壳材料 Thermoplastic
针脚数 8pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
长*宽*高 33.4mm(长度)*41.3mm(高度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 袋装

RTS718N8S03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS718N8S03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS718N8S03 RTS718N8S03数据手册

RTS718N8S03封装设计

查看详情并下载
Symbol
Footprint
3D Model
