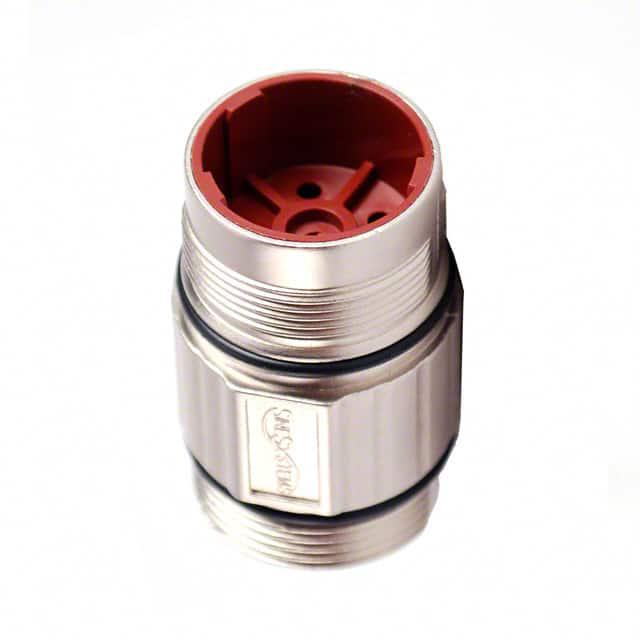

MB1JJN0900

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Receptacle Housing,Threaded 9pin Zinc Die Cast 30A 导线安装,自由悬挂,通孔安装
供应商型号: 654-MB1JJN0900
供应商: Mouser
标准整包数: 1
AMPHENOL 圆形连接器 MB1JJN0900

MB1JJN0900概述


    产品简介


    Amphenol M23 和 M40 系列圆形DIN连接器及电缆 是由Amphenol Sine Systems设计制造的高性能连接解决方案。这些产品以其卓越的耐用性和适应复杂环境的能力著称,广泛应用于伺服驱动编码反馈、包装、机器人、印刷机、机床、医疗和自动化等领域。其主要功能包括提供可靠的数据传输和电力输送,并通过独特的FlexGrip背壳系统实现机械强度和抗振动能力的提升。

    技术参数


    | 参数 | 规格 |

    | 工作温度 | -20°C 至 +130°C |
    | 防护等级 | IP66/IP67(插接状态) |
    | 最大电流(A) | 1.0mm接触:最大9A;2.0mm接触:最大28A(6个接触)、30A(8/9个接触);3.6mm接触:最大75A |
    | 最大电压(V) | 125V(AC/DC),630V(AC/DC) |
    | 测试电压(V) | 2500V至6000V |
    | 接触电阻(mΩ) | <5mΩ(标准);3.6mm接触:<1mΩ |
    | 插拔寿命(次) | >50次 |
    | 材料 | 主体:锌合金压铸,某些设计可选不锈钢 |
    | 安装螺母材质 | 黄铜,镀镍 |

    产品特点和优势


    1. 增强耐用性:FlexGrip背壳系统确保额外的机械强度和振动抵抗力。
    2. 低接触阻抗:RockSolid接触设计提供更长使用寿命并减少热效应。
    3. 屏蔽效果:行业领先组件结合简化设计,有效防止电磁干扰。
    4. 易于安装与拆卸:集成锁定系统便于操作且保障接触完整性。
    5. 兼容性强:与现有标准布局完全兼容,支持多种编码选项。

    应用案例和使用建议


    典型应用场景:
    - 在工业自动化设备中用于编码器信号传输。
    - 包装机械中的高速数据交换。
    - 医疗器械中高精度控制信号的传递。
    使用建议:
    - 确保正确选择背壳尺寸以匹配电缆直径。
    - 使用配套密封材料提高防水防尘性能。
    - 遵循制造商推荐的安装步骤避免损坏部件。

    兼容性和支持


    该系列产品不仅限于与自身品牌产品兼容,还支持第三方电缆和其他组件。此外,Amphenol提供全面的技术支持服务,涵盖产品选型指导、定制化解决方案以及售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器插入困难 | 检查插针是否对齐且无弯曲 |
    | 密封性能下降 | 更换适当的密封圈并紧固所有螺丝 |
    | 温度过高 | 检查散热机制是否正常运行 |

    总结和推荐


    综上所述,Amphenol M23 和 M40 系列圆形DIN连接器凭借其出色的性能表现和广泛的适用范围,在工业自动化、医疗设备及高端制造业等领域具有显著优势。对于需要高可靠性连接的应用场景,我们强烈推荐此系列连接器。然而,在极端条件下使用时,请务必遵循详细的操作指南以获得最佳效果。

MB1JJN0900参数

参数
颜色 -
端接 -
额定电流 30A
外壳材料 Zinc Die Cast
针脚数 9pin
触头镀层 - 配接 -
类型 Receptacle Housing,Threaded
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

MB1JJN0900厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

MB1JJN0900数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL MB1JJN0900 MB1JJN0900数据手册

MB1JJN0900封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.972 ¥ 109.6134
10+ $ 10.8 ¥ 91.26
25+ $ 10.3788 ¥ 87.7009
100+ $ 9.4176 ¥ 79.5787
200+ $ 8.3475 ¥ 70.5364
600+ $ 7.8015 ¥ 65.9227
1000+ $ 7.161 ¥ 60.5105
库存: 200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 109.61
