首页  >  产品百科  >  62GB-12E14-05PN

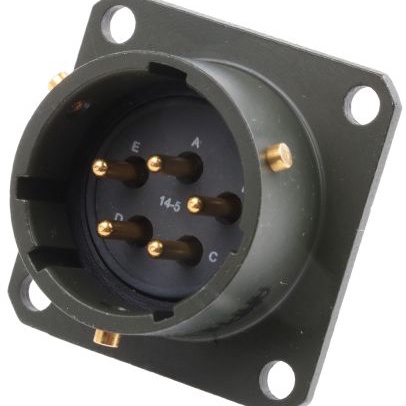

62GB-12E14-05PN

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol 5芯航空插座 航空连接器 62GB系列, 盒式安装, 1.2 kV 直流,850 V 交流, 外壳尺寸14
供应商型号: 3911354
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 62GB-12E14-05PN

62GB-12E14-05PN概述


    产品简介


    Amphenol 62GB系列连接器
    Amphenol 62GB系列连接器是一类微型卡口锁连接器,广泛应用于军事和航空航天领域。这些连接器由AMPHENOL公司在英国设计和制造,完全符合英国标准BS 9522 F0017和英国国防标准DEF STAN 59-35(第3部分)第7节的要求。它们的坚固设计和高可靠性使其成为多种应用场景中的理想选择,包括国际范围内的政府项目。

    技术参数


    - 最大电流:根据接触尺寸的不同,单个接触的最大电流分别为:
    - 接触尺寸为12时:23A(单独加载);20A(全部同时加载)
    - 接触尺寸为8时:45A(单独加载);40A(全部同时加载)
    - 电压等级:
    - 海拔高度为0米时的工作电压:
    - 等级I:700V d.c. / 550V a.c.
    - 等级II:1200V d.c. / 650V a.c.
    - 等级III:1500V d.c. / 800V a.c.
    - 耐压测试:
    - 额定峰值电压:
    - 等级I:2100V d.c. / a.c.
    - 等级II:3000V d.c. / a.c.
    - 等级III:3000V d.c. / a.c.

    产品特点和优势


    Amphenol 62GB系列连接器的独特之处在于它们采用了先进的卡口锁结构,具有以下优势:
    - 可靠性高:符合严格的军用标准,适用于极端环境。
    - 兼容性强:与其他BS 9522 F0017或MIL-C-26482标准的连接器兼容。
    - 安全设计:配备防止误插的设计,有效避免损坏。
    - 广泛的温度适应性:可在-55°C到125°C的温度范围内正常工作。
    - 高效组装:采用锌钴橄榄绿涂层的外壳,具有高抗腐蚀性。

    应用案例和使用建议


    Amphenol 62GB系列连接器广泛应用于军用和航空设备中,例如在瑞典、丹麦、挪威等国的国际项目中。这些连接器可以用于多种不同的应用场景,如卫星通信系统、飞行控制系统等。对于需要高可靠性的环境,建议选择具有较高电流和电压等级的连接器,以确保其在恶劣条件下的稳定运行。

    兼容性和支持


    Amphenol 62GB系列连接器与BS 9522 F0017和MIL-C-26482标准的连接器具有良好的兼容性。AMPHENOL公司提供全面的技术支持和维护服务,确保用户能够顺利安装和使用这些连接器。此外,还提供了详细的安装指南和故障排除文档,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:连接器内部温度过高
    - 解决方案:适当降低电流负载,使用更高电流容量的连接器。
    - 问题:连接器外壳损坏
    - 解决方案:检查是否正确使用了防误插设计,必要时更换新的连接器。
    - 问题:连接器无法锁定
    - 解决方案:确认所有部件都安装正确,尤其是卡口锁和密封圈。

    总结和推荐


    综上所述,Amphenol 62GB系列连接器是一款具有高度可靠性和广泛应用潜力的产品。它们在严苛环境下的出色表现和多样化的应用场景使其成为许多工程项目的首选。强烈推荐给那些需要高性能连接器的用户,尤其是在军事和航空航天领域。通过AMPHENOL公司的强大支持和服务,用户可以确保长期稳定的使用体验。

62GB-12E14-05PN参数

参数
额定电流 13A
外壳材料 Aluminum
针脚数 -
触头镀层 - 配接 -
类型 Circular MIL Spec Connector,Receptacles
颜色 橄榄绿
端接 焊盘
长*宽*高 24.84mm(长度)*28.7mm(高度)
应用等级 军用级

62GB-12E14-05PN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

62GB-12E14-05PN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 62GB-12E14-05PN 62GB-12E14-05PN数据手册

62GB-12E14-05PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
