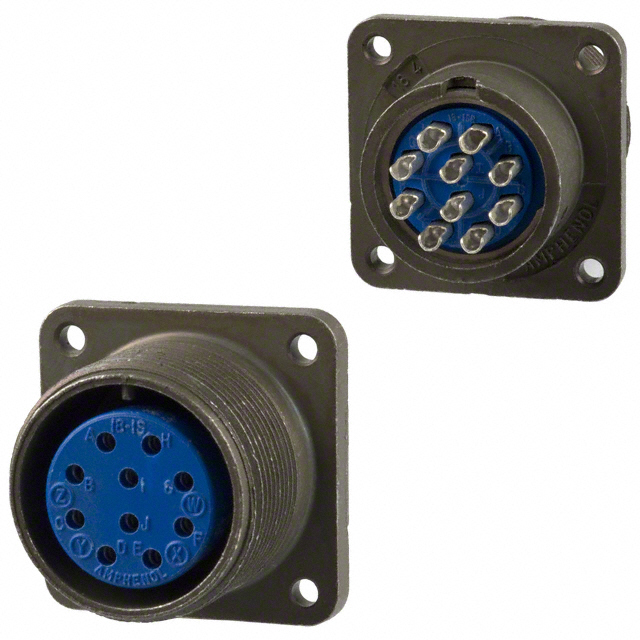

97-3102A18-1S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 焊盘 10pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*34.93mm(高度)
供应商型号: APH 97-3102A18-1S
供应商: PEI-Genesis
标准整包数: 1
AMPHENOL 圆形连接器 97-3102A18-1S

97-3102A18-1S概述

    Amphenol 97 Series Standard Cylindrical Connectors

    产品简介


    Amphenol 97系列标准圆柱形连接器是广泛应用于工厂自动化、机器人、机床、仪器仪表、焊接设备和医疗设备等领域的一款通用连接器。该系列产品采用MIL-5015样式设计,提供低电压和高电压版本,并已通过UL和CSA认证,符合RoHS标准。它具备低成本、耐用性强和适用范围广的特点,适用于多种商业应用场合。

    技术参数


    - 操作温度范围: -55°C至+125°C
    - 电压容量: 最高可达24KVDC(高压型号)
    - 接触材料: 银镀锡,可选镀金
    - 接触配置: 可提供多种接触阵列,从1到52个电路
    - 机械间距: 多种不同间距选择
    - 服务评级: 按需定制
    - 壳体材料: 高级铝合金
    - 接口方式: 焊接和压接两种方式
    - 环境防护等级: 具备一定的环境适应能力,可通过特殊构造实现

    产品特点和优势


    1. 通用性强: 提供多种壳体款式和接触模式选择,满足不同应用需求。
    2. 成本效益: 低成本设计适用于一般用途。
    3. 环境适应性: 可配备417后缀加9767电缆夹,提升环境适应能力。
    4. 快速插拔: 压接式接口易于安装和拆卸。
    5. 耐久性: 硬质电介质插入物确保长期使用可靠。

    应用案例和使用建议


    Amphenol 97系列连接器被广泛用于多个行业,例如:
    - 在汽车制造中,用于传感器与执行器之间的连接。
    - 在机器人技术中,用于电源和信号传输。
    - 在医疗设备中,确保高度可靠性与安全性。
    使用建议:
    - 特定应用: 当需要区分高电流负载与低电流功能时,考虑使用具有不同定位角度的连接器以避免交叉配对。
    - 空间限制: 选择角型插头来调整电缆进入设备的方向,特别是在空间有限的情况下。

    兼容性和支持


    - 兼容性: 与现有的97系列和MIL-5015系列连接器相容。
    - 技术支持: 用户可通过联系当地销售办公室或授权分销商获取技术支持和服务。

    常见问题与解决方案


    - 问题: 插入错误的接触针。
    - 解决方案: 选择合适的接触阵列并按照正确的顺序排列。

    - 问题: 密封性能差。
    - 解决方案: 使用相应的密封件和电缆夹来增强密封效果。

    总结和推荐


    Amphenol 97系列连接器是一款性价比高的产品,特别适合一般用途和工业应用。其广泛的兼容性、多样的接触配置以及坚固的设计使其成为市场上极具竞争力的产品之一。对于需要低成本、高可靠性的应用场景,强烈推荐使用该系列连接器。用户应根据具体应用需求选择合适的型号和配件。

97-3102A18-1S参数

参数
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
长*宽*高 34.92mm(长度)*34.93mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A18-1S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A18-1S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A18-1S 97-3102A18-1S数据手册

97-3102A18-1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
