首页  >  产品百科  >  97-3102A20-27S

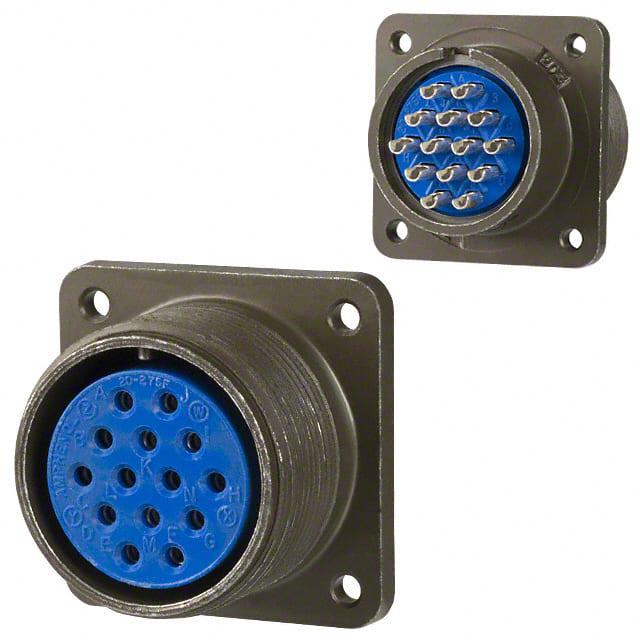

97-3102A20-27S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 焊盘 14pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*38.1mm(高度)
供应商型号: APH 97-3102A20-27S
供应商: PEI-Genesis
标准整包数: 1
AMPHENOL 圆形连接器 97-3102A20-27S

97-3102A20-27S概述

    Amphenol 97 Series Standard Cylindrical Connector

    产品简介


    Amphenol 97系列标准圆柱形连接器是一种广泛应用于工业自动化、机器人、机床、仪器仪表、焊接设备和医疗设备领域的连接器。该系列产品通过了UL和CSA认证,符合RoHS规范,提供了低至高电流的不同应用选择。设计采用了坚固耐用的单键/槽极化方式,具备可靠的接触连接及严格的温度适应能力,确保在苛刻环境下的稳定运行。

    技术参数


    - 电气特性:该连接器支持从0到52个电路,接触电阻小于1毫欧姆,额定电流可达30安培。
    - 机械规格:直径范围从1.57毫米到7.92毫米不等,接触间距为1.57毫米、3.18毫米、4.75毫米、6.35毫米和7.92毫米。
    - 环境适应性:工作温度范围为-55°C至+125°C,适合于高温、高湿等恶劣条件。
    - 物理特性:铝合金材料制造的外壳提供良好的机械强度和抗腐蚀性,且重量轻。
    - 安装方式:可选择直型、角度插头及实心壳体或分体壳体设计。

    产品特点和优势


    - 成本效益:相比高端型号,97系列提供经济型连接解决方案,适合非环境严苛的应用场景。
    - 多样化的配置选项:用户可以根据具体需求选择合适的插针/插孔排列组合,以达到最佳的装配效果。
    - 兼容性好:与现有的97系列及MIL-5015连接器互换,易于集成至现有系统。
    - 安全性:采用插座设计可以避免短路事故的发生,提高操作安全。

    应用案例和使用建议


    - 工厂自动化:在机器人的动力和控制信号传输中,选择正确大小和接触类型的连接器至关重要,根据实际负载来决定是选用焊锡还是压接终端。
    - 医疗设备:用于连接监护仪或呼吸机时,应优先考虑使用环保无镉镀层的连接器以降低环境污染风险。
    - 焊接设备:针对频繁移动的场合,推荐使用分体壳体结构,便于检查和维护内部组件。

    兼容性和支持


    该产品支持与多种电缆夹具、密封帽和其他附件搭配使用,适用于裸线密封和护套电缆。Amphenol公司提供详尽的技术文档和技术支持服务,客户可以通过官方渠道获取所需资料。

    常见问题与解决方案


    - Q:如何判断是否需要使用环境型连接器?
    - A:依据具体应用场景确定是否需达到特定防护等级,如MS-5015 Class E、F或R类型。如果只是常规工业环境,97系列即可满足要求。

    - Q:插头和插座如何选择正确的配对?
    - A:在设计阶段即应明确区分“热端”与“冷端”,通常将插座安装在电源侧以避免误触导致的安全隐患。

    总结和推荐


    综上所述,Amphenol 97系列连接器以其高性价比、灵活配置以及良好的环境适应性成为众多行业首选的连接解决方案。尤其适用于预算有限但对可靠性有较高要求的项目。对于大多数通用工业和商业用途来说,此款产品具有很高的推荐价值。如果您正在寻找一个既可靠又经济的连接器,那么Amphenol 97系列无疑是您值得信赖的选择。

97-3102A20-27S参数

参数
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 14pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 橄榄绿,褐色
端接 焊盘
长*宽*高 34.92mm(长度)*38.1mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A20-27S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A20-27S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A20-27S 97-3102A20-27S数据手册

97-3102A20-27S封装设计

查看详情并下载
Symbol
Footprint
3D Model
