首页  >  产品百科  >  BFY-1708-03P1D

BFY-1708-03P1D

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 焊盘 3pin Stainless Steel 7.5A 金 银色 法兰安装,面板安装
供应商型号: 3638538
供应商: 海外现货
标准整包数: 1

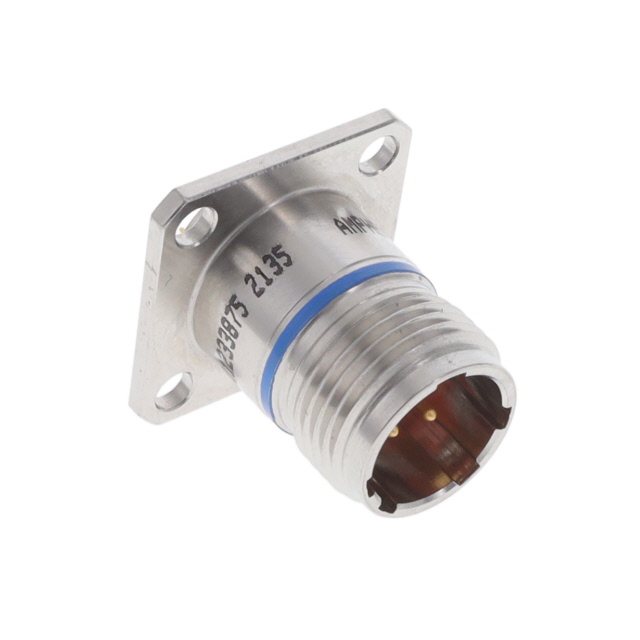

AMPHENOL 圆形连接器 BFY-1708-03P1D

BFY-1708-03P1D概述

    Amphenol Aerospace 38999 Series Hermetic Square Flange Mount Receptacle 技术手册

    产品简介


    Amphenol Aerospace 38999 系列赫尔米特方形法兰插座是专为军事和商业应用设计的高性能连接器。这种插座具有卓越的密封性能和可靠性,能够在极端环境下提供稳定的信号传输。它适用于航空、航天、国防及工业控制等领域,确保关键系统的正常运行。

    技术参数


    38999 系列赫尔米特方形法兰插座的主要技术参数如下:
    | 尺寸规格 | A (英寸) | B (英寸) | D (直径,英寸) | F (后部最大直径,英寸) | J (耦合螺纹) | N (接触伸出量) | X (面板尺寸最小值) |

    | 20 | .812 | .594 | .510 | .500 | 24 UNF | .194 / .134 | .562 |
    | 10 | .937 | .719 | .635 | .625 | 24 UNEF | .194 / .134 | .696 |
    | 12 | 1.031 | .812 | .760 | .750 | 20 UNEF | .194 / .134 | .875 |
    | 14 | 1.125 | .906 | .885 | .875 | 20 UNEF | .194 / .134 | .936 |
    | 16 | 1.250 | .969 | 1.010 | 1.000 | 18 UNEF | .194 / .134 | 1.062 |
    | 18 | 1.343 | 1.062 | 1.072 | 1.062 | 18 UNEF | .194 / .134 | 1.187 |
    | 22 | 1.562 | 1.250 | 1.322 | 1.312 | 18 UNEF | .194 / .134 | 1.437 |
    注:所有尺寸仅供参考,具体以实际产品为准。

    产品特点和优势


    38999 系列赫尔米特方形法兰插座的主要特点是:
    - 高密封性:采用赫尔米特密封技术,可在极端环境下提供优异的气密性和防水性能。
    - 广泛适用性:符合军事标准 MS83723/88 和商用标准 BTY, BFY, BNY,同时满足部分欧洲和 GE 规范。
    - 坚固耐用:采用方形法兰安装方式,结合金属材料制成,确保在严苛环境下的稳定表现。

    应用案例和使用建议


    38999 系列赫尔米特方形法兰插座广泛应用于航空、航天及国防设备,例如飞机内部通讯系统、卫星通信系统、导弹控制系统等。以下是一些使用建议:
    - 在恶劣环境中,确保插座完全覆盖并密封,以保持最佳性能。
    - 在安装过程中,严格按照技术手册中的指导操作,避免损坏接头。
    - 定期检查插座的状态,及时更换磨损部件,保证长期稳定运行。

    兼容性和支持


    - 兼容性:此系列插座与 Amphenol 其他产品高度兼容,可实现快速、可靠的连接。
    - 支持:Amphenol Aerospace 提供全面的技术支持和售后服务,确保用户能够获得及时的帮助和支持。

    常见问题与解决方案


    - 问题1:插座无法完全耦合。
    - 解决方案:检查耦合螺纹是否完好无损,重新装配并确保完全锁紧。
    - 问题2:插座接触不良。
    - 解决方案:检查插针和插孔是否有腐蚀或损坏,如有必要,更换新的接触件。
    - 问题3:插座外壳损坏。
    - 解决方案:如发现外壳损坏,应立即更换新插座,以防止信号传输中断。

    总结和推荐


    Amphenol Aerospace 38999 系列赫尔米特方形法兰插座凭借其卓越的密封性能、高可靠性和广泛应用范围,成为航空航天和国防领域的首选产品。它不仅在技术上领先于同行业产品,而且在实际应用中表现出色。我们强烈推荐使用这款产品,以确保关键系统的稳定运行。如需进一步咨询或订购,请联系我们的客户服务团队。

BFY-1708-03P1D参数

参数
端接 焊盘
额定电流 7.5A
外壳材料 Stainless Steel
针脚数 3pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 袋装

BFY-1708-03P1D厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

BFY-1708-03P1D数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL BFY-1708-03P1D BFY-1708-03P1D数据手册

BFY-1708-03P1D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 258.0558
10+ ¥ 253.4477
25+ ¥ 253.4477
库存: 24
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 258.05
直接购买
加入购物车
