首页  >  产品百科  >  97-3102A32-17S

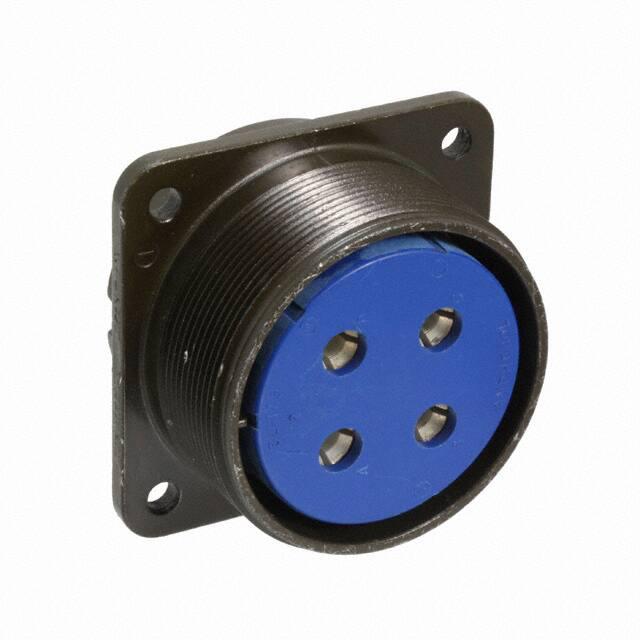

97-3102A32-17S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 焊盘 4pin Aluminum Alloy 80A 银 橄榄绿,褐色 法兰安装,面板安装 37.31mm(长度)*57.15mm(高度)
供应商型号:
供应商:
标准整包数: 0
AMPHENOL 圆形连接器 97-3102A32-17S

97-3102A32-17S概述

    Amphenol 97 Series Standard Cylindrical Connectors

    1. 产品简介


    Amphenol 97系列标准圆柱形连接器是广泛应用于工业自动化、机器人、机床、医疗设备等领域的耐用型非环境敏感型连接器。这些连接器具备低成本、可靠性强的特点,并通过了UL和CSA的认可。97系列支持广泛的壳体样式和插入模式,可满足不同应用场景的需求。此连接器不仅适用于多种类型的电缆和导管,还具有出色的环境适应性,如需更高的环境防护能力,可选用带有417后缀的型号。

    2. 技术参数


    电气规格
    - 接触数:从1到52电路
    - 联系方式:插针(Pin)或插座(Socket)
    - 电压范围:200VAC至3000VAC(额定值)
    机械规格
    - 壳体尺寸:8S, 10SL, 12S, 14S, 14, 16S, 16, 18, 20, 22, 24, 28, 32, 36
    - 插入间距:1/16英寸至1英寸(1.57毫米至25.40毫米)
    - 温度范围:-55°C 至 +125°C(-67°F 至 +257°F)
    服务评级
    - 额定电流:1.0A至150A(取决于线径)
    - 连接器重量:从0.02磅到0.25磅(具体根据型号)

    3. 产品特点和优势


    Amphenol 97系列标准圆柱形连接器的设计旨在提供高性能和可靠性,同时满足低功耗需求。其主要特点包括:
    - 低成本且适用广泛
    - 环境适应性强,可选配符合RoHS要求的环保材料
    - 采用后释放式接触设计,方便维修和检查
    - 多种终止方式(焊接或压接),支持标准化硬件
    - 优异的抗振动和抗冲击能力

    4. 应用案例和使用建议


    应用场景
    97系列连接器广泛用于工业自动化设备,如机器工具、仪器仪表、焊接设备、医疗器械等。它们适用于需要高可靠性连接的应用场合。
    使用建议
    1. 在选择插入配置时,务必确认所需的接触数量和线径大小。
    2. 当多个相同的接头需要执行不同的功能时,考虑使用不同的插入角度以避免交叉匹配。
    3. 可选配防水套帽和其他附件,提升整体防护等级。

    5. 兼容性和支持


    97系列连接器可与其他工业设备兼容,如与现有的97系列和MIL-5015类型的连接器互换使用。厂商提供完善的售后服务和技术支持,如有需要,可联系当地的Amphenol销售办公室或授权分销商获取更多帮助。

    6. 常见问题与解决方案


    常见问题
    1. 如何正确安装插针和插座?
    2. 如何测试连接器的绝缘电阻?
    解决方案
    1. 使用合适的工具(如压接机或焊锡枪)并遵循制造商的指导进行安装。
    2. 使用兆欧表或其他专业设备来测量连接器的绝缘电阻,确保其符合规范要求。

    7. 总结和推荐


    综上所述,Amphenol 97系列标准圆柱形连接器是一款设计精良、应用广泛的连接器。其坚固耐用、性能稳定,能够满足各类工业自动化及重型设备的应用需求。我们强烈推荐在选择高性能连接器时考虑Amphenol 97系列。如需进一步了解或订购,请访问官方网站或联系相关销售人员。

97-3102A32-17S参数

参数
颜色 橄榄绿,褐色
端接 焊盘
额定电流 80A
外壳材料 Aluminum Alloy
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
长*宽*高 37.31mm(长度)*57.15mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A32-17S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A32-17S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A32-17S 97-3102A32-17S数据手册

97-3102A32-17S封装设计

查看详情并下载
Symbol
Footprint
3D Model
