97-24-7S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol Industrial 连接器插芯, 16路, 母座, 24外壳, 用于97 系列标准圆柱形连接器
供应商型号: 339-97-24-7S-ND
供应商: Digi-Key
标准整包数: 1

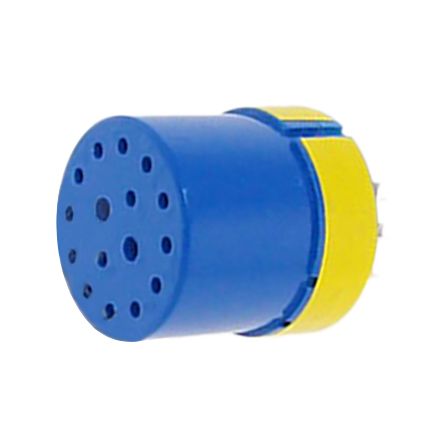

AMPHENOL 圆形连接器 97-24-7S

97-24-7S概述

    Amphenol 97 Series Standard Cylindrical Connectors

    产品简介


    Amphenol 97系列标准圆柱形连接器是专为工业自动化、机器人技术、机床工具、仪器仪表、焊接设备及医疗设备等领域设计的产品。这些连接器经过美国UL和加拿大CSA的认可,属于广受业界认可的标准MIL-5015样式。Amphenol 97系列连接器以低成本提供高质量且适用于普通任务的互连解决方案,同时具备一定的环境适应能力。

    技术参数


    - 型号:Amphenol 97系列
    - 工作温度范围:-55°C至+125°C
    - 电气特性:包含各种电流容量和接触数的配置,例如8个16号线规的接触点。
    - 机械结构:采用高强度铝合金材料制造,具备良好的机械强度和环境防护性能。
    - 电气绝缘:采用硬化电介质插入件,可实现有效的电绝缘。
    - 接口类型:提供多种壳体风格和接触排列方式的选择,包括实心和分段式后壳构造。

    产品特点和优势


    - 低成本:为一般任务设计的低成本互连解决方案。
    - 环境适应性:对于需要更高环境防护的场合,可选配附加组件。
    - 多样的接头类型:包括直型、角度插头,以及盒式插座等多种类型。
    - 兼容性:可与其他MIL-5015样式连接器进行互连。
    - 广泛的接触选项:提供从1到52个电路的多样化接触安排。
    - 特殊功能:支持金镀层的接触点,以及热电偶排列。

    应用案例和使用建议


    - 工业自动化和机器人技术:用于机器人手臂之间的信号传输。
    - 医疗设备:例如心电图(ECG)监控电缆。
    - 机器工具和焊接设备:确保在高振动环境中稳定的信号传输。
    使用建议:
    - 空间有限的应用场景下,可以选择角度插头以节省空间。
    - 频繁插拔的应用环境,建议选择带透明保护帽的连接器以方便检查内部情况。
    - 恶劣环境下使用时,选择带有高耐温性和防潮功能的版本。

    兼容性和支持


    - 兼容性:与现有MIL-5015连接器兼容。
    - 技术支持:通过Amphenol的本地销售办事处、授权分销商或直接联系Amphenol公司获得技术支持。

    常见问题与解决方案


    1. 连接不稳定
    - 检查是否有适当的锁定机构被正确启用。
    2. 接触不良
    - 确保所有接触点均已正确安装并清洁无污物。
    3. 电气故障
    - 验证所使用的接触点和电线规格是否匹配,并重新校验连接器的电气性能。

    总结和推荐


    Amphenol 97系列连接器是一款针对工业应用的高性能产品,以其经济的价格、优良的机械特性和广泛的适用性,在众多领域内表现出色。特别适合于需要长期稳定工作的工业环境。鉴于其广泛的应用范围和优秀的性能表现,强烈推荐使用该系列产品。如果您正在寻找一种可靠的工业级互连解决方案,Amphenol 97系列连接器无疑是您的理想选择。

97-24-7S参数

参数
额定电流 -
外壳材料 -
针脚数 16pin
触头镀层 - 配接
类型 Female Sockets,Insert
颜色 -
端接 焊盘
安装方式 支架安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-24-7S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-24-7S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-24-7S 97-24-7S数据手册

97-24-7S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 44.7304 ¥ 374.3375
10+ $ 38.0162 ¥ 318.1477
25+ $ 35.6366 ¥ 298.2341
50+ $ 33.9369 ¥ 284.0091
100+ $ 32.3186 ¥ 270.4665
250+ $ 30.2979 ¥ 253.5552
库存: 33
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 374.33
