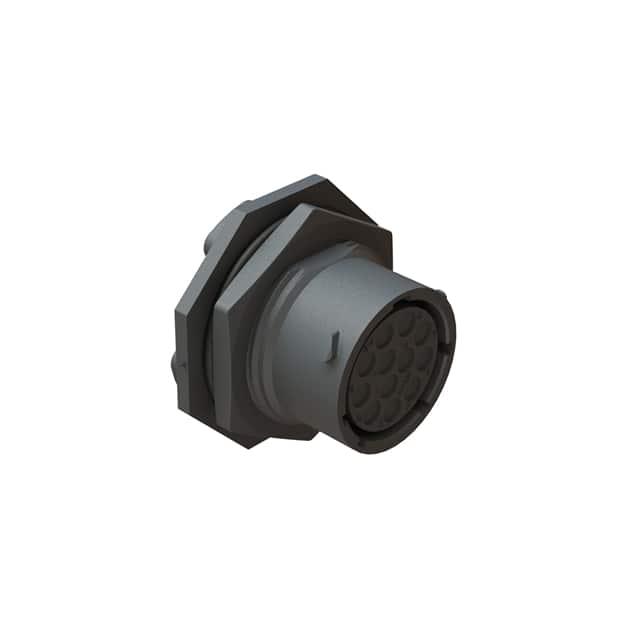

RTS714ND12S03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 12pin Thermoplastic 13A 金 黑色 通孔安装,隔板安装,面板安装
供应商型号: 3463038
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 RTS714ND12S03

RTS714ND12S03概述


    产品简介


    本产品为Eco-Mate系列的插头插座系统,具体型号为RTS714D12S03。该产品属于连接器类电子元器件,主要功能是实现高可靠性的电气连接。它的设计适用于多种工业应用领域,包括汽车、通信、医疗设备及工业自动化等领域。此款连接器具有防尘防水功能,能够承受各种恶劣的工作环境。

    技术参数


    | 参数名称 | 具体数值 |

    | 材质 | 壳体:热塑性材料,符合UL94 V-0标准
    插件:热塑性材料,符合UL94 V-0标准
    密封圈:硅橡胶
    紧固螺母:铝合金,黑色阳极化处理 |
    | 接触材质 | 铜合金,镀金处理 |
    | 额定电流 | 13A(最大值) |
    | 额定电压 | 500V(交流/直流) |
    | 工作温度范围 | -40°C至125°C |
    | 耐压等级 | 2500V以下 |
    | 绝缘电阻 | 5000兆欧(最小值) |
    | 防护等级 | IP67和IP69K(接合状态下) |
    | 循环次数 | 最小500次循环 |
    | RoHS兼容性 | 符合RoHS标准 |

    产品特点和优势


    该产品具有坚固耐用的设计,可在恶劣环境下保持长期稳定运行。其特有的镀金接触结构提高了电气传输效率,减少了电阻损耗,延长了使用寿命。此外,其高强度的壳体材质和有效的密封圈设计使其具备出色的防水防尘能力,适用于各种户外和室内复杂的应用场景。由于上述特点,该产品在市场上具备较强的竞争力和广泛应用前景。

    应用案例和使用建议


    应用案例
    1. 汽车制造:用于引擎舱内的线束连接,确保车辆在极端环境下的可靠运行。
    2. 工业自动化:在生产线上的传感器与控制器之间建立连接,提高系统的整体性能和稳定性。
    使用建议
    - 在安装过程中确保所有接触点清洁无污染,避免因灰尘或异物导致的接触不良。
    - 使用前仔细检查密封圈是否完好无损,必要时可替换以保持良好的密封效果。
    - 定期进行维护和检查,确保连接器处于最佳工作状态。

    兼容性和支持


    根据提供的资料,该产品支持多种型号如RTS714ND12S03、RTS714ZD12S03等,它们在尺寸和电气特性上具有高度兼容性。制造商提供详尽的技术支持和维护服务,包括安装指导、故障排查及定期检修等,以确保客户能够充分利用产品性能并延长其使用寿命。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查紧固螺母是否正确拧紧;使用适当的扭矩扳手 |
    | 信号传输不稳定 | 清理接触点上的污垢或氧化层;检查插针是否损坏 |
    | 水分侵入导致短路 | 检查密封圈是否破损;重新装配并加强防水措施 |
    | 过热现象 | 确保足够的通风空间;检查是否有过载情况 |

    总结和推荐


    综上所述,Eco-Mate系列的RTS714D12S03插头插座系统是一款高性能、高可靠性且适用范围广泛的连接器。其独特的设计和优越的性能使其在众多工业应用场合中表现优异。因此,我们强烈推荐该产品给需要高可靠电气连接的各类客户。

RTS714ND12S03参数

参数
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 13A
外壳材料 Thermoplastic
针脚数 12pin
触头镀层 - 配接
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 袋装

RTS714ND12S03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS714ND12S03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS714ND12S03 RTS714ND12S03数据手册

RTS714ND12S03封装设计

查看详情并下载
Symbol
Footprint
3D Model
