首页  >  产品百科  >  C016 10D015 003 1

C016 10D015 003 1

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Plug Housing 16pin Polyamide (PA66),Nylon 6/6 16A 导线安装,自由悬挂,通孔安装
供应商型号: 654-C01610D0150031
供应商: Mouser
标准整包数: 1

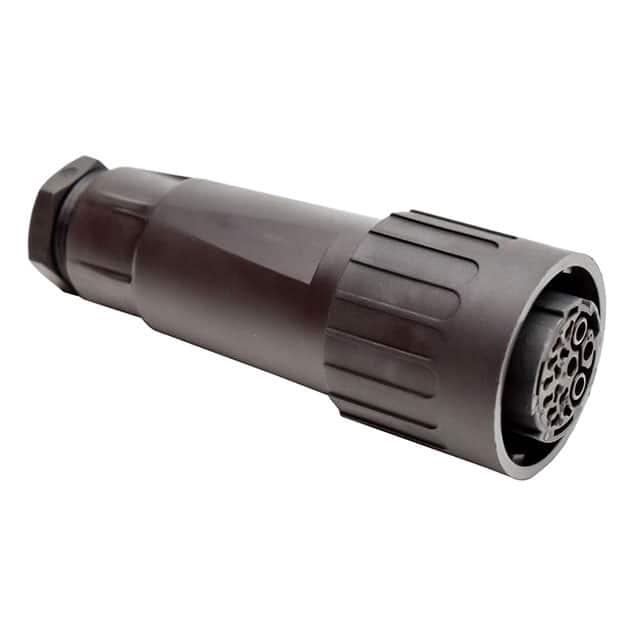

AMPHENOL 圆形连接器 C016 10D015 003 1

C016 10D015 003 1概述

    高质量文章:Amphenol Circular Connector Series C 16-3 技术手册解析

    1. 产品简介


    产品类型及主要功能
    Amphenol Circular Connector Series C 16-3 是一款适用于工业应用的圆形连接器系列,具备强大的抗环境干扰能力。该系列产品支持信号和电源传输,广泛应用于机器工具、测量与控制设备、过程技术以及医疗设备等领域。
    应用领域
    - 工业自动化与机器人系统
    - 测量仪器与控制系统
    - 医疗电子设备
    - 过程控制和能源管理

    2. 技术参数


    以下是 Series C 16-3 的关键技术规格:
    | 参数类别 | 技术参数 |

    | 接触点数 | 壳体尺寸 1:8 + PE, 14 + PE, 17 + PE, 12 + 3 + PE |
    壳体尺寸 2:5 + PE, 12 + PE, 14 + PE, 19 + PE |
    | 额定电压 | 400V (额定冲击耐压:6000V) |
    | 电流容量 | 壳体尺寸 1:8A、6A、12A、6A、21A |
    壳体尺寸 2:5A、12A、14A、19A |
    | 绝缘电阻 | ≥10⁸Ω |
    | 接触电阻 | ≤5mΩ |
    | 工作温度范围 | -40°C 至 +125°C (壳体尺寸 1),部分型号为 +100°C |
    | 防护等级 | IP65(接合状态下) |
    | 操作寿命 | ≥500 次插拔 |
    | 材料 | 防火等级 UL94 VO,壳体采用 PA6.6(聚酰胺) |

    3. 产品特点和优势


    特点概述
    - 多样化接触配置:提供多种接触点排列选项,适应不同工业需求。
    - 高可靠性:通过固体卡口锁定装置实现振动安全连接。
    - 环境适应性强:采用高级塑料材质,具有出色的抗腐蚀和防水性能。
    - 安装灵活:支持直角和直线型电缆出口,适用各种布线场景。
    市场竞争力
    Series C 16-3 在恶劣环境下表现出卓越的耐用性和灵活性,使其成为工业应用领域的理想选择。凭借高性能和广泛的适用性,它在自动化设备、医疗器械和过程控制领域占据领先地位。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化:用于电机控制单元的信号和电源传输。
    - 医疗设备:高精度的医疗成像设备接口。
    - 过程控制:恶劣环境下的温度传感器和压力传感器连接。
    使用建议
    1. 根据电缆直径和导线规格选择合适的壳体尺寸和长版本电缆外壳。
    2. 使用长电缆外壳以增强电缆固定效果。
    3. 考虑电缆出口角度和长度,确保接头位置符合实际需求。

    5. 兼容性和支持


    兼容性
    Series C 16-3 可与同类 Amphenol 产品和第三方设备兼容,提供广泛的可扩展性。
    支持和服务
    Amphenol-Tuchel Electronics 提供全面的技术支持和客户定制服务,涵盖设计咨询、生产培训以及售后维修。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入 | 确保电缆出口方向正确,检查接触点是否有污垢或损坏。 |
    | 密封性能下降 | 更换密封圈并确认安装紧固程度。 |
    | 插拔力过大 | 检查电缆直径和接触点匹配情况,必要时调整电缆外壳长度。 |

    7. 总结和推荐


    综合评估
    Amphenol Circular Connector Series C 16-3 在工业连接器领域表现出色,其高可靠性、多样化配置和广泛的适用性使其成为高端工业应用的理想选择。特别是其优异的防护性能和灵活的设计,满足了现代化工业设备的需求。
    推荐结论
    强烈推荐 Amphenol C 16-3 系列作为需要高性能连接器的应用场合的首选解决方案。无论是在工业自动化还是医疗设备领域,其优越的性能和长期稳定性都将为用户带来显著的价值提升。

    参考资料
    - Amphenol 官方手册
    - TS 16949、ISO 14001 和 ISO 9000:2000 认证文档
    - Amphenol-Tuchel Electronics GmbH 网站
    如需进一步咨询或技术支持,请联系 Amphenol-Tuchel Electronics 客服团队。

C016 10D015 003 1参数

参数
端接 -
额定电流 16A
外壳材料 Polyamide (PA66),Nylon 6/6
针脚数 16pin
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

C016 10D015 003 1厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

C016 10D015 003 1数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL C016 10D015 003 1 C016 10D015 003 1数据手册

C016 10D015 003 1封装设计

查看详情并下载
Symbol
Footprint
3D Model
