97B-3100A-14S-6S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol 6芯航空插座 航空连接器 97B系列, 壁挂式, 13A, 200 V 交流, 外壳尺寸14S
供应商型号:
供应商:
标准整包数: 0

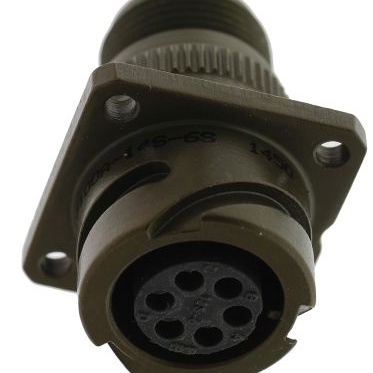

AMPHENOL 圆形连接器 97B-3100A-14S-6S

97B-3100A-14S-6S概述


    产品简介


    MS & 97B 系列电气连接器
    MS 和 97B 系列是螺纹及卡口式耦合连接器,符合 MIL-C-5015 规范的要求。这些连接器广泛应用于军事和工业领域的各种环境要求严格的环境中。它们不仅提供可靠的电气性能,还具备高抗震和抗振动能力,适用于商业、地质物理、航空航天、地面支持和舰船等领域的应用。

    技术参数


    电气数据
    | 项目 | 参数 |

    | 额定电压(直流) | 700V(海平面) |
    | 额定电压(交流) | 500V(海平面) |
    | 额定电流 | 最大150A |
    | 接触电阻 | 最小0.14毫欧 |
    | 绝缘强度 | 4500V/ACrms |
    | 插拔次数 | 最少500次 |
    工作温度范围
    - 使用材料:氯丁橡胶插入件
    - 工作温度范围:-55°C 至 +125°C
    尺寸和形状
    | 类型 | 插头 | 插座 |
    |
    | 壳体类型 | 3100, 3101, 3102 | 3106, 3108 |
    | 壳体硬件 | 铝合金,镉镀橄榄色铬酸盐涂层 |

    产品特点和优势


    1. 快速正向耦合:通过旋转实现快速且稳定的耦合。
    2. 防水性能:具有良好的防水性能,无需锁线。
    3. 耐用性:采用锌合金电镀(无镉),可承受高冲击和振动。
    4. 环境适应性:可在极端温度和湿度环境下使用。
    5. 互换性:可以与现有的 VG95234 连接器互换使用。

    应用案例和使用建议


    应用案例
    这些连接器适用于多种严苛的工业和军事环境。例如,在航空工业中,连接器需要应对极端的温度变化和高强度的震动;在地面上的设备中,需要抵御潮湿和快速温度变化。
    使用建议
    1. 在安装时确保正确的旋转角度以避免交叉插入。
    2. 使用合适的密封材料来增强防水性能。
    3. 定期检查和维护连接器,以确保长期稳定的工作状态。

    兼容性和支持


    这些连接器与现有VG95234连接器兼容。制造商提供详尽的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    1. Q: 如何正确旋转插头以避免交叉插入?
    - A: 按照规定的角度进行旋转,具体角度请参阅手册中的图表。
    2. Q: 如何检查连接器的密封性能?
    - A: 使用压力测试工具,根据说明书进行检测,确保没有泄漏。
    3. Q: 如何确保连接器的正常使用寿命?
    - A: 定期清洁和润滑连接器部件,检查是否有磨损或损坏的迹象。

    总结和推荐


    总的来说,MS & 97B 系列电气连接器在设计上非常出色,提供了卓越的电气性能和环境适应能力。其快速正向耦合和坚固耐用的特点使其成为高端应用的理想选择。强烈推荐用于需要高可靠性的军事和工业项目。

97B-3100A-14S-6S参数

参数
类型 MIL-DTL-5015
颜色 -
端接 焊盘
额定电流 13A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
长*宽*高 30mm(高度)
安装方式 墙壁安装

97B-3100A-14S-6S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97B-3100A-14S-6S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97B-3100A-14S-6S 97B-3100A-14S-6S数据手册

97B-3100A-14S-6S封装设计

查看详情并下载
Symbol
Footprint
3D Model
