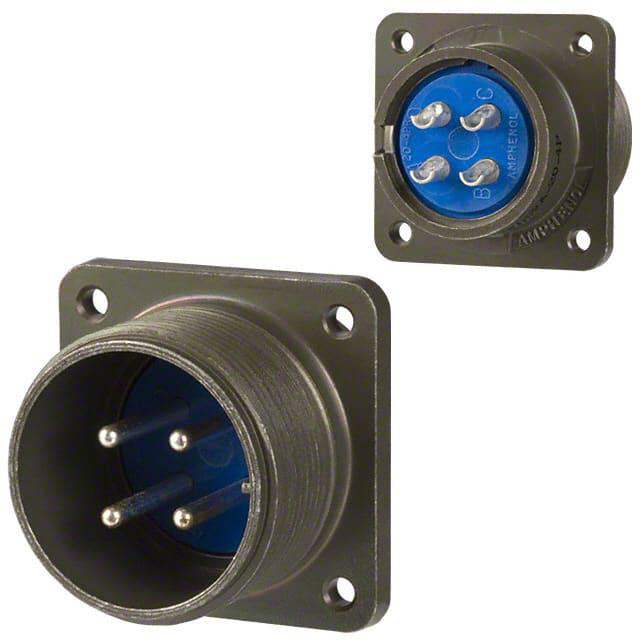

97-3102A20-4P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 焊盘 4pin Aluminum Alloy 23A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*38.1mm(高度)
供应商型号: 97-3102A20-4P
供应商: 国内现货
标准整包数: 1
AMPHENOL 圆形连接器 97-3102A20-4P

97-3102A20-4P概述


    产品简介


    Amphenol 97系列标准圆柱形连接器是一种广泛应用于工业自动化、机器人技术、机床、医疗设备、焊接设备等领域的高可靠性连接器。此系列产品由Amphenol公司制造,并通过了UL和CSA认证,满足MIL-5015标准,提供了多种壳体样式、接触模式和配件选项。

    技术参数


    - 工作温度范围:-55°C至+125°C
    - 机械间距和服务额定值:提供不同大小和间距的接触点,以适应不同应用需求。
    - 电气特性:符合MIL-5015标准,部分型号可达17kVAC/24kVDC高压等级。
    - 材料:壳体采用高强度铝合金制造,具有良好的环境防护性能。
    - 连接方式:支持焊锡或压接终端。
    - 兼容性:具有多种插头和插座样式,可用于不同安装方式。

    产品特点和优势


    1. 低成本、高可靠性:适用于一般任务,提供经济高效的解决方案。
    2. 环境适应性:带有417后缀的型号具备更强的环境适应能力。
    3. 广泛的壳体样式和接触模式选择:可根据具体需求选择合适的配置。
    4. 可定制化程度高:支持各种特殊需求,如高温和密封设计。
    5. 多种表面处理选项:提供包括锌合金在内的环保型表面处理。

    应用案例和使用建议


    - 机器人技术:用于工业机器人的传感器和执行器之间的信号传输。
    - 医疗设备:在医疗设备中作为关键部件,要求高可靠性和低阻抗。
    - 焊接设备:用于高压传输,需要具备良好的耐热性和绝缘性。
    使用建议:根据不同的电压和电流需求选择合适的插入安排,并考虑特殊环境下的防护措施。确保所有配件的正确安装,以避免交叉连接导致的故障。

    兼容性和支持


    Amphenol 97系列连接器可以与其他标准MIL-5015连接器互换使用,保证了广泛的应用兼容性。此外,Amphenol公司提供完善的售后服务和技术支持,包括现场安装指导和故障排查服务。

    常见问题与解决方案


    1. 问题:插头无法与插座匹配。
    - 解决方案:检查插头和插座的型号是否匹配,确保正确的插入顺序。
    2. 问题:连接器工作时出现异常噪声。
    - 解决方案:检查内部接触点是否有松动,必要时更换新的接触点。
    3. 问题:连接器过热。
    - 解决方案:确认是否负载过大,适当减少电流负荷或增加散热措施。

    总结和推荐


    综上所述,Amphenol 97系列标准圆柱形连接器以其卓越的性能和广泛应用领域的覆盖,成为众多工业场合的理想选择。无论是从成本效益还是可靠性的角度来看,它都是值得信赖的产品。我们强烈推荐在相关项目中选用此款连接器。对于特殊需求,用户还可以联系Amphenol公司获取更多技术支持和定制化解决方案。

97-3102A20-4P参数

参数
额定电流 23A
外壳材料 Aluminum Alloy
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 橄榄绿,褐色
端接 焊盘
长*宽*高 34.92mm(长度)*38.1mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A20-4P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A20-4P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A20-4P 97-3102A20-4P数据手册

97-3102A20-4P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.3875 ¥ 179.655
库存: 68
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 179.65
直接购买
加入购物车
