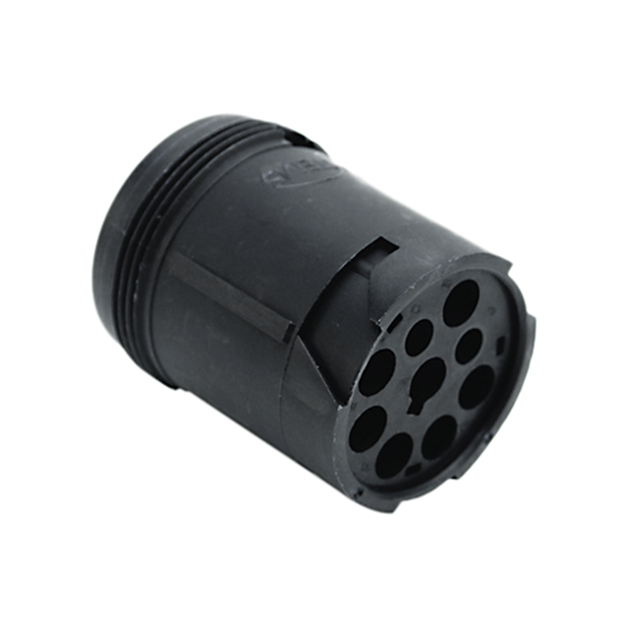

AHD14-9-1939P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Receptacle Housing 9pin Thermoplastic 13A 导线安装,自由悬挂,通孔安装 42mm(长度)
供应商型号: F-AHD14-9-1939P
供应商: 海外现货
标准整包数: 100
AMPHENOL 圆形连接器 AHD14-9-1939P

AHD14-9-1939P概述

    电子元器件产品技术手册

    产品简介


    本产品是一款应用于工业自动化和车辆网络系统中的连接器,型号为AHD14-9-1939P。其主要功能是实现不同设备之间的信号传输与电力供应,广泛应用于重型卡车、工程机械、农业机械及其它高可靠性需求的应用场合。通过提供稳定的电气连接,确保系统正常运行。

    技术参数


    - 电流额定值:13安培(A)
    - 操作温度范围:-55°C 至 +125°C
    - 耐电压:1500伏交流电下,漏电流小于2毫安
    - 绝缘电阻:25°C下最小为1000兆欧姆
    - 防潮等级:IP67(连接状态)
    - 耐用性:100次插拔循环
    - 材料:壳体为热塑性塑料(黑色);密封圈为硅橡胶
    - RoHS合规性:符合RoHS标准

    产品特点和优势


    该连接器具有卓越的机械和电气性能。特别适合于恶劣环境条件下的应用。其高电流承载能力和宽泛的操作温度范围使其适用于各种苛刻的工业环境。此外,IP67防护等级确保了出色的防水和防尘性能,延长了产品的使用寿命。高耐电压特性和绝缘电阻保证了信号传输的稳定性和安全性。

    应用案例和使用建议


    该连接器常见于重型卡车的发动机舱内,用于传输控制信号和电力供应。例如,在一辆大型卡车中,它可能被用来连接发动机控制模块(ECU)与传感器。对于实际安装和使用,我们建议按照制造商的指导进行,以确保最佳的连接可靠性和长期稳定性。为了防止损坏连接器,避免在连接状态下暴露于水或灰尘中。

    兼容性和支持


    该连接器与其配套的对接部件AHD16-9-1939S完全兼容。制造商提供了全面的技术支持,包括安装指南和故障排查手册。如有任何技术疑问或需要进一步支持,用户可以联系当地的销售代表或技术支持团队。

    常见问题与解决方案


    - 问题:连接器接触不良,导致信号传输不稳定。
    - 解决方案:检查插针和插座是否清洁,确保没有灰尘或异物阻碍接触。必要时可更换新的密封圈。

    - 问题:连接器在频繁插拔后出现磨损。
    - 解决方案:确认插拔操作是否规范,遵循制造商的指导进行插拔。如频繁使用且无法避免磨损,考虑更换新的连接器。

    总结和推荐


    总体而言,这款连接器因其卓越的电气和机械性能,在各种严苛环境下表现出色。其坚固的设计、高电流承载能力和宽广的工作温度范围使其成为众多工业应用的理想选择。鉴于其广泛的应用场景和强大的市场竞争力,我们强烈推荐该产品。
    通过以上详细的介绍,希望用户能更好地了解该款连接器的功能和优势,从而在实际应用中发挥其最大效能。

AHD14-9-1939P参数

参数
端接 -
额定电流 13A
外壳材料 Thermoplastic
针脚数 9pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
长*宽*高 42mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

AHD14-9-1939P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

AHD14-9-1939P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL AHD14-9-1939P AHD14-9-1939P数据手册

AHD14-9-1939P封装设计

查看详情并下载
Symbol
Footprint
3D Model
