97B-3106A-28-21P-HD

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol Limited 37芯航空插头 航空连接器 97B系列, 电缆安装, 13A, 500 V 交流, 外壳尺寸28
供应商型号:
供应商:
标准整包数: 0

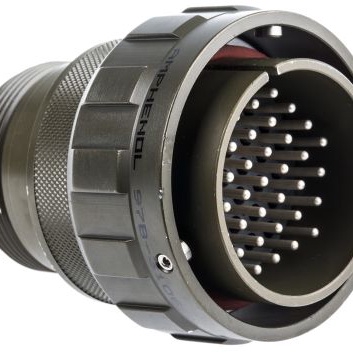

AMPHENOL 圆形连接器 97B-3106A-28-21P-HD

97B-3106A-28-21P-HD概述


    产品简介


    MS & 97B 系列电连接器
    MS & 97B 系列电连接器是根据美国军用标准(MIL-C-5015)设计的一系列螺纹和卡口式耦合电连接器。这些连接器可用于各种军用和工业应用场景,特别是需要高环境防护要求的场合。虽然MS系列和97B系列都采用相同的插件排列和其他类似组件,但97B系列还符合英国国防标准(Joint Services Specification JSS50812)的要求。
    MS 系列电连接器适用于一般用途,提供方便的电路连接和断开方式。而97B 系列电连接器则具备快速正耦合特性,通过可听觉和触觉反馈实现完全耦合,防水设计且无需锁定线缆。它们特别适用于商业、地质学、航空航天和船舶应用中面临的高强度振动和冲击环境。

    技术参数


    - 额定电压:
    - DC:海平面上额定电压为250V,200V(根据型号不同)
    - AC:海平面上额定电压为700V,500V(根据型号不同)
    - 电流容量:
    - 额定电流范围为13A至150A(根据接触器大小不同)
    - 接触电阻:
    - 接触电阻范围为0.14毫欧至3.46毫欧
    - 绝缘强度:
    - 测试电压范围为1000V至7000V
    - 工作温度范围:
    - 使用氯丁橡胶衬套时,工作温度范围为-55°C至+125°C

    产品特点和优势


    - 快速耦合与拆卸:97B系列电连接器具备快速正耦合特性,配合可听觉和触觉反馈的完全耦合指示。
    - 环境适应性强:这些连接器具有防水和防尘能力,适用于高湿度、高低温变化和强烈振动的环境。
    - 耐用性高:采用铝合金和不锈钢材料制成,具有较高的抗腐蚀性和机械强度。
    - 多种接触方式:提供焊接和压接两种接触终端,可根据需求选择。
    - 广泛的适配性:与现有的VG95234连接器互换性良好,确保兼容性和通用性。

    应用案例和使用建议


    这些电连接器广泛应用于军事、航空航天、地质勘探等领域。例如,在军用车辆中,MS & 97B 系列电连接器用于可靠地传输电力和信号。在飞机和卫星系统中,这些连接器能承受极端的温度和振动条件。
    使用建议:
    - 在安装时,注意插入旋转角度以避免交叉插头问题。
    - 定期检查并清洁接触点以确保良好的电气连接。
    - 对于恶劣环境的应用,考虑使用防护套管和密封件以增加耐久性和可靠性。

    兼容性和支持


    - 兼容性:97B系列电连接器可以与现有的VG95234连接器互换使用,便于系统集成。
    - 支持服务:制造商提供详尽的技术支持和维护服务,用户可以随时联系工厂获取更多详细信息。

    常见问题与解决方案


    1. 问题:连接器无法正常插入
    - 解决方法:检查插入角度是否正确,并确认外壳上的键位与插针相匹配。
    2. 问题:连接器接触不良
    - 解决方法:检查接触点是否有灰尘或氧化物,并使用专用清洁工具进行清洁。
    3. 问题:连接器出现泄漏
    - 解决方法:确认所有密封件均已正确安装,并检查是否有损坏或老化的部件需要更换。

    总结和推荐


    MS & 97B 系列电连接器凭借其出色的环境适应性、快速耦合特性以及广泛的应用范围,在军用和工业领域展现出显著的优势。其高性能和高可靠性使其成为关键应用的理想选择。综上所述,我强烈推荐使用MS & 97B 系列电连接器。

97B-3106A-28-21P-HD参数

参数
类型 Circular MIL Spec Connector
颜色 -
端接 焊盘
额定电流 13A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
安装方式 导线安装

97B-3106A-28-21P-HD厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97B-3106A-28-21P-HD数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97B-3106A-28-21P-HD 97B-3106A-28-21P-HD数据手册

97B-3106A-28-21P-HD封装设计

查看详情并下载
Symbol
Footprint
3D Model
