PT06A-10-6P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol 6芯航空插头 航空连接器 PT系列, 电缆安装, 1 kV 交流, 外壳尺寸10
供应商型号: 1982096
供应商: 海外现货
标准整包数: 1

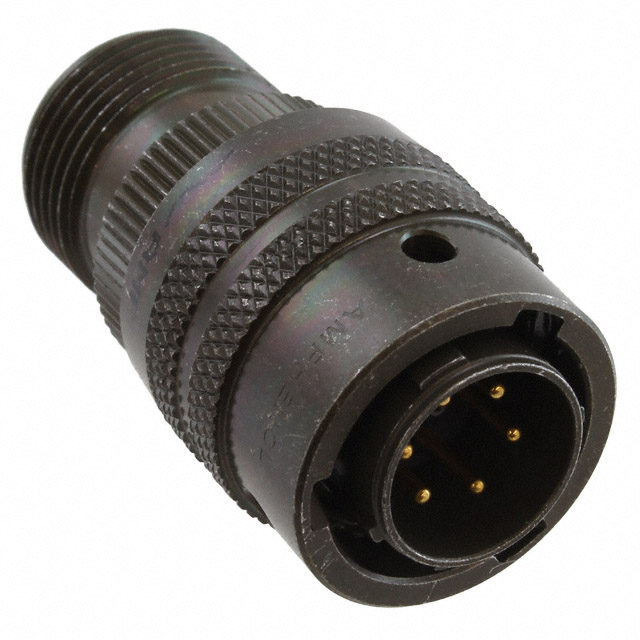

AMPHENOL 圆形连接器 PT06A-10-6P

PT06A-10-6P概述

    Amphenol® 97 Series Miniature Cylindrical Connectors

    产品简介


    Amphenol® 97系列微型圆形连接器是广泛应用于工业和军事领域的高品质产品。这些连接器设计用于多种用途,包括仪器仪表、监控设备、机床和工厂自动化、通信系统、地质物理研究、工业控制和机器人、石油和石化行业、轨道交通及大众运输系统、以及军用和航空航天等领域。该系列连接器以其高效能和可靠性著称,能够在极端环境下提供稳定的性能。

    技术参数


    - 工作温度范围: -55°C至+125°C。
    - 额定电压: 最高1000 VAC(RMS)。
    - 插针和插座接触材料: 由低损耗铜合金制成,并经过金镀处理,以防止接触腐蚀,确保长期使用寿命。
    - 密封设计: 采用压缩玻璃密封插头设计,实现环境防潮功能。
    - 安装选项: 提供壁挂式、直插式、盒装式等多种安装方式。
    - 耦合方式: 3点式卡口耦合设计,带有5个键/槽对准机构,便于快速且安全的连接。
    - 服务类别: 满足MIL-DTL-26482 Series 1的服务类别E、F和P标准。
    - 认证: UL和CSA认证。

    产品特点和优势


    Amphenol® 97系列连接器具备以下几个显著特点:
    - 紧凑设计: 在较小的体积内提供了双倍的触点数。
    - 广泛的应用: 能够适用于各种工业环境,尤其在恶劣条件下的表现卓越。
    - 高标准质量: 满足MIL-DTL-26482和ISO相关标准的要求。
    - 多样化的定制选择: 提供多种安装方式和插入排列,满足不同需求。

    应用案例和使用建议


    这些连接器已在众多场合下得到广泛应用,例如在石油钻探平台上的耐高压测试,以及轨道交通控制系统中的信号传输。根据实际情况,建议在高振动环境中使用时增加固定装置,以确保连接稳固;在需要屏蔽电磁干扰的场合,可选择具备EMI过滤功能的型号。

    兼容性和支持


    该系列产品与同系列其他型号完全互配,可以方便地与其他Amphenol品牌的产品进行集成。厂商提供了详尽的技术文档和支持服务,包括但不限于应用工具和技术指导。

    常见问题与解决方案


    - 问题: 连接不稳定。
    - 解决方案: 检查连接面是否有污垢,确认正确的插入顺序和力道。
    - 问题: 接触不良。
    - 解决方案: 确保接触点清洁无损,并正确使用专用的压接工具。
    - 问题: 电磁干扰问题。
    - 解决方案: 选用内置EMI过滤功能的型号,或额外配置外部滤波器。

    总结和推荐


    总体而言,Amphenol® 97系列微型圆形连接器以其小巧紧凑的设计、卓越的性能和广泛的适用性,在多个领域中表现出色。对于需要高可靠性和适应恶劣环境的项目来说,这是一个值得信赖的选择。强烈推荐此产品给寻求高性能连接解决方案的专业人士和企业。

PT06A-10-6P参数

参数
颜色 橄榄绿,褐色
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
长*宽*高 40.86mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,军用级,工业级,航天级
零件状态 在售
包装方式 散装

PT06A-10-6P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT06A-10-6P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL PT06A-10-6P PT06A-10-6P数据手册
