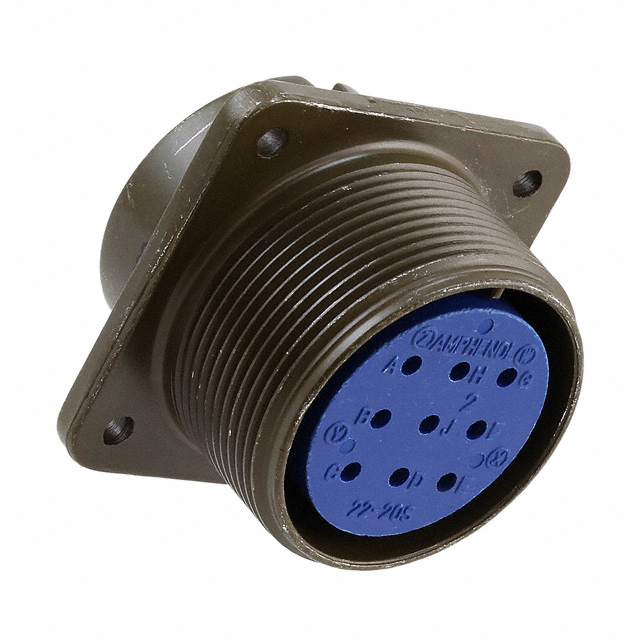

97-3102A22-20S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 焊盘 9pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*41.28mm(高度)
供应商型号:
供应商:
标准整包数: 0
AMPHENOL 圆形连接器 97-3102A22-20S

97-3102A22-20S概述

    Amphenol 97 Series Standard Cylindrical Connectors

    产品简介


    Amphenol 97系列标准圆柱形连接器是一种广泛应用于多种领域的通用连接器,尤其是汽车、机器人、机床和焊接行业。这些连接器由Amphenol制造,通过了UL和CSA认证,确保了其可靠性和安全性。Amphenol 97系列是MIL-5015风格的标准圆柱形连接器,适用于从重型设备到ECG监测电缆的广泛商业应用。

    技术参数


    - 设计特性:重量级圆柱形设计,耐用且经过现场验证。
    - 电气性能:非旋转接触,工作温度范围为-55°C至+125°C。
    - 认证:UL认证、CSA认证。
    - 连接方式:焊接或压接。
    - 安装方式:壁挂式、电缆式、箱式/面板式。
    - 壳体样式:固体或分段式后壳。
    - 接触布局:提供1到52个电路的各种布局。
    - 材料:高精度铝合金制成。
    - 镀层:标准橄榄色镉镀层,也可选择环境友好型锌合金镀层。

    产品特点和优势


    - 低成本:适合一般工业应用。
    - 环境适应性:增加417后缀加上9767电缆夹可提高环境适应性。
    - 多功能性:提供多种插针和插座布局,适用于不同应用需求。
    - 环境友好:环保锌合金镀层,无反射,电导性强。
    - 兼容性:与现有97系列和MIL-5015连接器互换使用。

    应用案例和使用建议


    - 工业自动化:用于机器人和机器工具的信号传输。
    - 医疗设备:用于ECG监测系统的电缆连接。
    - 焊机:用于连接控制系统和传感器。
    使用建议:
    - 确保所选插针和插座数量和尺寸符合实际需求。
    - 考虑空间和电压要求,选择适当的插针/插座配置。
    - 使用角度插头以节省空间,特别是在空间受限的情况下。

    兼容性和支持


    - 兼容性:与Amphenol的其他电子元件和设备兼容。
    - 支持:Amphenol提供详尽的技术文档和售后服务,可在其官方网站上找到更多支持信息。

    常见问题与解决方案


    1. 问题:如何选择合适的插针和插座配置?
    - 解决方法:首先确定所需的线数和线径大小,然后查找相应的插针/插座配置。参考技术手册上的插针/插座图进行选择。
    2. 问题:如何避免交叉配对?
    - 解决方法:订购具有不同插入位置的插头和插座,详细信息参见手册第12页。
    3. 问题:如何选择合适的电缆夹?
    - 解决方法:根据应用需求选择合适的电缆夹,可以参考手册中的电缆夹部分。

    总结和推荐


    Amphenol 97系列连接器是一款性价比极高的标准圆柱形连接器,适合广泛的应用场景。它的耐用性和环境适应性使其在工业自动化、机器人、机床和焊接行业中表现出色。推荐使用该产品,尤其适用于需要低成本且高性能连接解决方案的项目。对于更具体的需求,建议联系当地的Amphenol销售办事处或授权分销商获取详细支持。

97-3102A22-20S参数

参数
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 9pin
长*宽*高 34.92mm(长度)*41.28mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A22-20S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A22-20S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A22-20S 97-3102A22-20S数据手册

97-3102A22-20S封装设计

查看详情并下载
Symbol
Footprint
3D Model
