首页  >  产品百科  >  62GB-16F14-04SN-214

62GB-16F14-04SN-214

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: 安费诺 航空连接器 62GB系列, 4芯航空插头, 电缆, 额定41A
供应商型号: 2004305
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 62GB-16F14-04SN-214

62GB-16F14-04SN-214概述

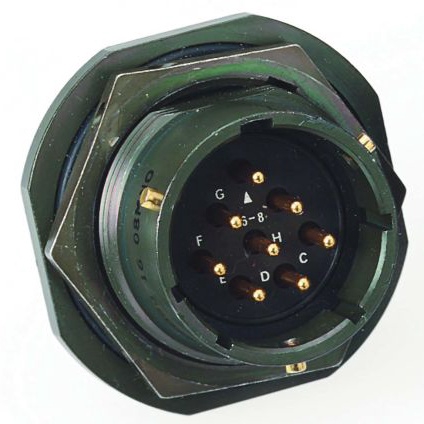

    Amphenol 62GB Series Connectors: A Comprehensive Guide

    1. 产品简介


    Amphenol 62GB系列连接器是专为商业、军事及航空航天等领域设计的产品。它们的设计借鉴了MIL-DTL-26482标准,但在防止误插方面具有显著的优势。该系列连接器采用铝制外壳,可选配黄铜或不锈钢材质。作为全球最大的62GB系列连接器组装商之一,PEI-Genesis以其高质量的组装服务而闻名。

    2. 技术参数


    - 材料和涂层:外壳采用铝合金材料,有标准绿锌镀层、电镀镍、黑色阳极氧化、镉铬酸盐镀层、橄榄绿色镉铬酸盐镀层、黑锌钴镀层、黑锌镍镀层以及无镀层不锈钢和黄铜。
    - 接触材料:铜合金,带金镀层(至少50微英寸)。
    - 绝缘材料:氯丁橡胶化合物。
    - 电气数据:
    - 工作电压和测试电压根据BS9500 F0017标准第7.1.2节。
    - 额定电压:海平面为700 V DC或AC,最高至1500 V。
    - 直流或交流电压峰值:70000英尺高度下为330 V DC或AC。
    - 机械特性:
    - 操作温度范围:-67°F到+257°F(-55°C到+125°C)。
    - 密封测试:浸入六英尺深水中48小时,湿度测试满足10天和20天95%湿度的要求。
    - 耐振动:10至2000 Hz(15g),最大间断时间为10微秒。
    - 耐冲击:50g,持续11毫秒,三个主要轴向方向。

    3. 产品特点和优势


    - 防误插设计:采用五键槽、三点卡口旋转设计,有效避免误插现象。
    - 高耐久性:密封件组合和高强度铝壳使其适用于极端环境。
    - 宽泛的工作温度:可在-67°F到+257°F(-55°C到+125°C)之间正常工作。
    - 出色的电流承载能力:支持从24号到8号的线规,最大电流可达45安培。
    - 环境密封:通过四重密封(外壳、周边、接口和线缆)确保防水性能。
    - 高可靠性:使用闭合式插座接触以防止针脚损伤,提高可靠性。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于航空、通信系统、工厂自动化、工业机械等领域。尤其适合于医疗仪器、移动设备、传感器和船舶等场合。
    - 使用建议:对于高振动环境,建议使用防振动垫圈和减震器。在极端温度条件下,考虑额外的温控措施。在湿度较高的环境中,定期检查密封情况,确保防水效果。

    5. 兼容性和支持


    - 兼容性:标准外壳兼容大部分MIL-DTL-26482配件,适用于多种应用场景。
    - 支持和服务:PEI-Genesis提供全面的技术支持和售后服务,客户可通过电话、邮件或在线请求获得帮助。

    6. 常见问题与解决方案


    - 问题一:接头松动。
    - 解决方案:检查并紧固接头螺丝,必要时更换密封圈。
    - 问题二:接触电阻过高。
    - 解决方案:清洁接触点并重新焊接,确保良好的接触。
    - 问题三:水密性不佳。
    - 解决方案:检查所有密封部件是否安装正确且未损坏,必要时更换密封部件。

    7. 总结和推荐


    Amphenol 62GB系列连接器凭借其出色的防误插设计、优异的电气特性和卓越的机械性能,在多种苛刻环境下表现出色。其广泛的应用范围和高可靠性使其成为众多领域的理想选择。总体而言,推荐使用这款连接器,特别是在对误插、恶劣环境适应性要求高的场合。
    通过以上详细分析,可以看出Amphenol 62GB系列连接器在质量和可靠性方面具有显著优势,是理想的工业和商业应用选择。

62GB-16F14-04SN-214参数

参数
额定电流 41A
外壳材料 Aluminium合金
针脚数 -
触头镀层 - 配接 -
类型 Cable Clamp,环形
颜色 -
端接 -
安装方式 导线安装

62GB-16F14-04SN-214厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

62GB-16F14-04SN-214数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 62GB-16F14-04SN-214 62GB-16F14-04SN-214数据手册

62GB-16F14-04SN-214封装设计

查看详情并下载
Symbol
Footprint
3D Model
