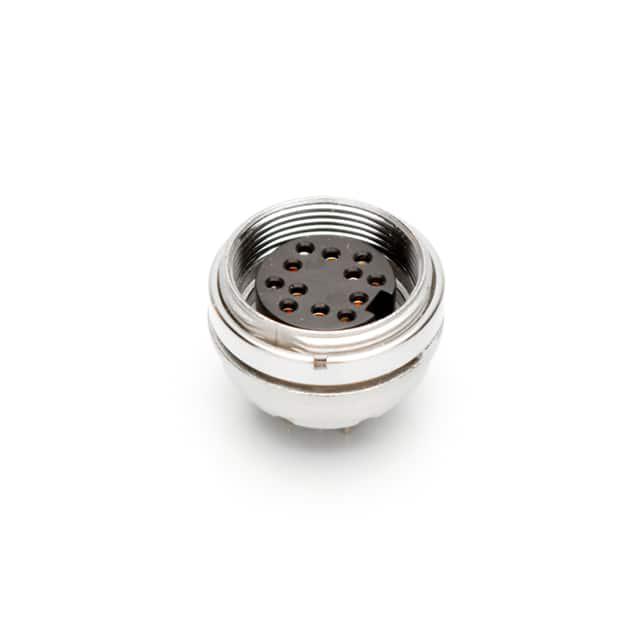

T 3638 404 U

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 焊盘 12pin Die Cast 3A 金 银色 通孔安装,隔板安装,面板安装 16mm(长度)
供应商型号:
供应商:
标准整包数: 0
AMPHENOL 圆形连接器 T 3638 404 U

T 3638 404 U概述


    产品简介


    该电子元器件是一款工业级别的后置安装式插座(Female Receptacle),品牌为Amphenol Tuchel Industrial GmbH,型号为GA T 3XXX 4X4 U。该产品主要用于需要高可靠性和耐用性的应用场景,如工业自动化、军事设备及轨道交通等。其核心功能是提供稳定、安全的电气连接,通过插针与电缆线束实现电能传输或信号交换。

    技术参数


    | 参数类别 | 规格描述 |

    | 接触点数量 | 2+3至14个,支持多种接触布局(符合DIN EN 61076-2-106标准) |
    | 额定电压 | IEC 60664-1:300V(100V/63V/32V),UL 1977:250V |
    | 冲击耐压 | IEC 60664-1:1500V |
    | 污染等级 | IEC 60664-1:污染等级1或2 |
    | 安装类别 | IEC 60664-1:安装类别I |
    | 绝缘组 | IEC 60664-1:II类绝缘,CTI值介于400到600之间 |
    | 电流承载能力 | IEC 60512-5-2:10A/+40℃至3A/+40℃,UL 1977:10A/+40℃至7A/+40℃ |
    | 绝缘电阻 | IEC 60512-3-1:>10¹⁰Ω |
    | 接触电阻 | IEC 60512-2-1:<5mΩ |
    | 工作温度范围 | IEC 60668-1:-40°C至+100°C,-40°F至+212°F |
    | 防护等级 | IEC 60529:IP40 |
    | 插拔力 | IEC 60512-13-2:25N至60N |
    | 寿命 | IEC 60512-9-1:>1000次循环 |
    | 材料 | 金属外壳:黄铜或锌合金压铸,镍镀层;绝缘材料:热塑性塑料;接触点:金镀层 |
    | 端接方式 | 手工焊接 |

    产品特点和优势


    这款插座具有以下显著特点和优势:
    1. 高可靠性:满足恶劣环境下长时间工作的需求,尤其适合严苛工业环境。
    2. 多种配置选择:提供多达14种不同数量的接触点,可根据具体需求定制。
    3. 坚固耐用:采用高强度金属材料并经过专业表面处理,确保长期使用中的抗腐蚀性和机械强度。
    4. 易于安装:支持螺纹锁定系统,便于现场快速装配与拆卸。
    5. 广泛适用性:适用于各类高电压、高电流应用场景,具备优异的绝缘性能。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于机器人手臂或其他机械设备内部的信号传输。
    - 轨道交通:作为列车车厢间通信和电源连接的重要部件。
    - 军事装备:用于战车、飞机等关键部位的数据接口连接。
    使用建议:
    - 在操作过程中避免带负载插拔,以保护设备和使用者的安全。
    - 定期检查锁紧装置的状态,确保每次连接稳固可靠。
    - 对于长期未使用的设备,建议周期性通电测试,防止因潮湿等因素导致性能下降。

    兼容性和支持


    此款插座与Amphenol Tuchel旗下其他产品系列具有良好的互换性,并且提供了详细的安装指南和技术文档。厂商还提供了全面的技术支持服务,包括电话咨询、邮件回复以及现场培训等,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔时出现卡顿现象 | 确保接触面清洁无异物 |
    | 长时间使用后接触不良 | 更换老化或损坏的接触部件 |
    | 连接后无法锁定 | 调整螺母扭矩至推荐范围 |

    总结和推荐


    总体而言,这款工业级后置安装式插座以其卓越的设计理念和稳定的性能表现,在多个行业中展现了强大的竞争力。无论是从技术规格还是应用场景来看,它都是一款值得信赖的产品。强烈推荐给那些寻求高性能连接解决方案的企业和个人用户。

T 3638 404 U参数

参数
针脚数 12pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 3A
外壳材料 Die Cast
长*宽*高 16mm(长度)
安装方式 通孔安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

T 3638 404 U厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

T 3638 404 U数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL T 3638 404 U T 3638 404 U数据手册

T 3638 404 U封装设计

查看详情并下载
Symbol
Footprint
3D Model
