首页  >  产品百科  >  97-3101A-28-11P

97-3101A-28-11P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 焊盘 22pin Aluminum Alloy 23A,13A 银 橄榄绿,褐色 导线安装,自由悬挂,通孔安装 57.15mm(长度)
供应商型号: 97-3101A-28-11P-ND
供应商: Digi-Key
标准整包数: 1

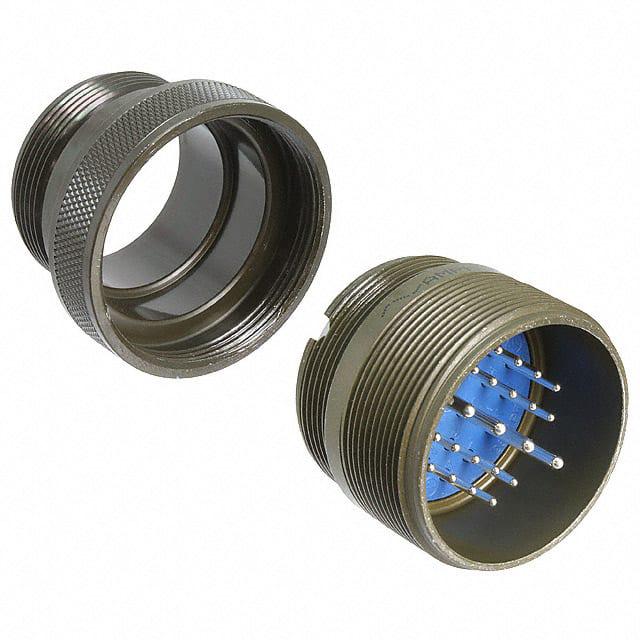

AMPHENOL 圆形连接器 97-3101A-28-11P

97-3101A-28-11P概述

    Amphenol® 97 Series Standard Cylindrical Connectors

    产品简介


    Amphenol® 97 Series Connectors 是一款广泛应用于各种商业领域的标准圆柱形连接器。它们适用于汽车行业、机器人技术、机床以及焊接行业等。此外,该系列连接器也广泛用于重型设备到ECG监测电缆的多种商业应用中。97系列连接器以其经济实惠、可靠性高和多样化的外壳样式和插入模式著称,是满足低至中等强度要求的理想选择。

    技术参数


    - 认证: UL 认证(E115497),TÜV 认证
    - 材料: 高品质铝合金制造
    - 温度范围: 操作温度从-55°C 到+125°C
    - 电压容量: 高达17KVAC/24KVDC(高压)
    - 接口方式: 焊接或压接
    - 壳体样式: 多种风格可选
    - 接触点排列: 从1到52个电路
    - 插孔设计: 插入式或螺纹式
    - 兼容性: 兼容97系列及SAE AS50151标准

    产品特点和优势


    1. 低成本、通用性强: 设计简洁、成本低,适合一般用途。
    2. 环保: 采用无镉锌合金镀层,符合RoHS标准。
    3. 耐用性: 强度高,抗环境腐蚀,适用于苛刻的工作环境。
    4. 灵活性: 可根据需求选择不同类型的插入模式和接触点配置。
    5. 安全: 插头配有防短路设计,确保安全操作。

    应用案例和使用建议


    该连接器可用于多种场景,例如汽车电气系统、机器人控制面板、工业自动化设备、焊接机等。在选择连接器时,首先需要确定所需的是非环境型97A或97B系列,还是环境型MS-5015类。如果选择非环境型97系列,则该目录是适用的。对于每个特定的应用,需根据以下步骤选择合适的插入物:
    - 确定需要连接多少根导线及其尺寸。
    - 选择适当的插入物,考虑空间和电压要求。
    - 对于关键功能不同的多个相同插座,考虑订购带有不同角度定位的插入物以避免错误匹配。
    - 选择合适的安装类型:壁装、面板装或自由悬挂装。
    - 选择插头类型:直插头或多角度插头以适应空间限制。
    - 为防止意外短路,确保电源侧使用插座连接器。

    兼容性和支持


    97系列连接器具有广泛的兼容性,可与其他同类连接器互换使用。Amphenol提供全面的技术支持和售后保障服务。如果您有特殊的应用需求,可以联系当地的销售办公室或授权分销商获取更多帮助。

    常见问题与解决方案


    1. 问题: 插入式与螺纹式接口的选择问题。
    - 解决方案: 螺纹式接口更稳定可靠,适用于振动较大的环境;插入式则便于快速拆卸。

    2. 问题: 接触电阻过大的情况。
    - 解决方案: 使用银锡焊杯的接触件或金镀银表面处理,增强电导率。
    3. 问题: 密封不良导致水汽侵入。
    - 解决方案: 使用密封配件和正确安装方法,确保防水密封。

    总结和推荐


    总体而言,Amphenol® 97系列连接器凭借其低成本、多功能性和耐用性,在各种工业应用场景中表现出色。它们特别适用于对成本敏感且要求可靠连接的场合。因此,强烈推荐使用此系列连接器,尤其是那些对价格和质量均有要求的应用场景。通过选择正确的插入模式和配置,您可以确保最佳的性能和安全性。

97-3101A-28-11P参数

参数
类型 Male Pins,Receptacle,Threaded
颜色 橄榄绿,褐色
端接 焊盘
额定电流 23A,13A
外壳材料 Aluminum Alloy
针脚数 22pin
触头镀层 - 配接
长*宽*高 57.15mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3101A-28-11P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3101A-28-11P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3101A-28-11P 97-3101A-28-11P数据手册

97-3101A-28-11P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 115.96 ¥ 970.4403
10+ $ 98.5712 ¥ 824.9177
25+ $ 92.4052 ¥ 773.3164
50+ $ 88 ¥ 736.4501
100+ $ 85.28 ¥ 713.687
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 970.44
直接购买
加入购物车
