ALM07FD13-71P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 2pin Composite 23A 金 隔板安装,面板安装
供应商型号: N-ALM07FD13-71P
供应商: 云汉优选
标准整包数: 1

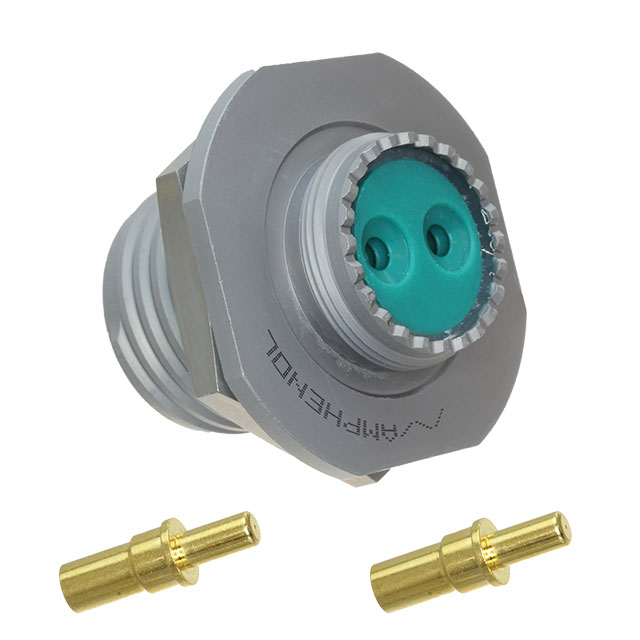

AMPHENOL 圆形连接器 ALM07FD13-71P

ALM07FD13-71P概述

    高性能圆形连接器:Amphe-Lite M3 & S1 技术手册

    产品简介


    Amphe-Lite M3 和 S1 是由 Amphenol Industrial 制造的高性能圆形连接器。它们符合 MIL-DTL-38999 第三系列标准,广泛应用于工业、军事和通信等领域。这些连接器的设计旨在提供卓越的性能和可靠性,尤其适用于恶劣环境条件下的应用。

    技术参数


    - 工作温度范围:-65°C ~ +125°C
    - 湿度:相对湿度可达98%(温度为40°C时)
    - 耐振动性:
    - 正弦振动:频率10~2000Hz,加速度294m/s²
    - 随机振动:频率100~1000Hz,功率谱密度1g²/Hz
    - 耐冲击性:半正弦振动,峰值加速度300g,持续时间3ms
    - 绝缘电阻:≥5000 MΩ(正常温度下),≥100 MΩ(湿度状态)
    - 接触电阻:≤12 mΩ(最大)
    - 电流容量:10A(12号线),35A(1号线)
    - 抗盐雾腐蚀能力:500小时(采用灰锌镍电镀)

    产品特点和优势


    - 快速耦合:Acme螺纹确保了耐用的耦合机制,可实现360度旋转完成对接,提供最快的装配和维护。
    - 防短路设计:插针嵌入式设计,防止短路和接触损坏。
    - EMI屏蔽:通过金属对金属接触提供100%的电磁干扰屏蔽。
    - 高密度设计:适合小体积设计,提供了多达17种插入模式。
    - 环保合规:RoHS认证,使用灰锌镍镀层增加盐雾耐受力。

    应用案例和使用建议


    Amphe-Lite M3 & S1 主要应用于控制系统、商业飞机、电信设备、医疗仪器和高性能测试设备等领域。例如,在工业自动化系统中,这类连接器可以可靠地传输大量数据和信号,保障系统运行稳定。为了更好地利用这些连接器,建议在安装前仔细检查连接器尺寸与线缆直径的匹配情况,并确保所有接头正确安装。

    兼容性和支持


    这些连接器兼容其他符合 MIL-DTL-38999 第三系列规范的产品,这有助于简化系统集成过程。Amphenol Industrial 提供了详细的技术支持,包括详细的安装指南和后续维护服务。

    常见问题与解决方案


    - Q: 插针无法顺利插入?
    - A: 检查插针是否正确对齐,确保插针和插孔没有变形。
    - Q: 连接器接触不良?
    - A: 确认插针和插孔已经完全对接,可以通过听“咔嗒”声来判断。
    - Q: 耦合过程中出现故障?
    - A: 确保使用正确的工具进行操作,并检查螺纹是否清洁且无损。

    总结和推荐


    Amphe-Lite M3 & S1 在恶劣环境中展现出卓越的性能和可靠性,具备快速耦合、高抗振动和冲击能力,非常适合需要高性能连接器的应用场合。强烈推荐给那些寻求高品质、高性能连接解决方案的专业人士。无论是在工业自动化还是航空航天领域,Amphe-Lite M3 & S1 都是一个值得信赖的选择。

ALM07FD13-71P参数

参数
端接 -
额定电流 23A
外壳材料 Composite
针脚数 2pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 -
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

ALM07FD13-71P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ALM07FD13-71P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL ALM07FD13-71P ALM07FD13-71P数据手册
