首页  >  产品百科  >  62GB-50T14-02PN

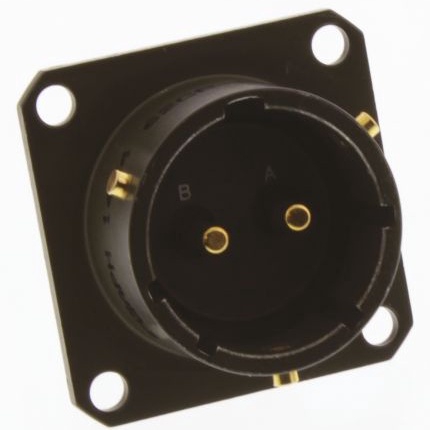

62GB-50T14-02PN

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol 2芯航空插座 航空连接器 62GB系列, 法兰安装, 外壳尺寸14
供应商型号: APH 62GB-50T14-02PN
供应商: PEI-Genesis
标准整包数: 1
AMPHENOL 圆形连接器 62GB-50T14-02PN

62GB-50T14-02PN概述

    文章标题:Amphenol 62GB系列连接器技术手册解读

    一、产品简介


    Amphenol 62GB系列微型卡口锁闭连接器是一款高性能的电子元器件,特别适用于军事、航空、工业自动化等高要求场景。它提供关键的设计特性,如快速插拔、高可靠性及环境适应性,成为行业中具有创新意义的产品。该系列产品通过了英国标准(BS 9522 FOO 17)和国防标准(DEF STAN 59-35)认证,体现了其严格的制造规范和卓越的质量保证。
    该产品广泛应用于高精度仪器、通信系统、军用设备等领域。凭借其紧凑设计、高强度材料以及优良密封性,62GB系列已成为行业公认的优质连接器之一。

    二、技术参数


    以下为Amphenol 62GB系列的主要技术参数概览:
    | 参数 | 值 |

    | 最大电流(单接触隔离) | 接触大小12时为23A;接触大小8时为45A |
    | 工作电压等级 | 海平面至海拔高度21,340米间适应不同电压范围 |
    | 温度范围 | -55°C 至 +125°C |
    | 插拔力 | 插入最大:8.0 lbf.in 至 44 lbf.in |
    | 脱离最小力 | 0.22 lbf 至 1.58 lbf |
    | 防水密封等级 | 气压测试:最大泄漏量为1 cm³/h |
    此外,连接器可提供多种外壳材质选择,包括黄铜、不锈钢和铝壳,以满足不同应用环境的需求。

    三、产品特点和优势


    Amphenol 62GB系列连接器的主要亮点如下:
    1. 卡口锁紧机制:采用独特的卡扣式设计,便于快速插拔,同时避免了传统螺纹连接的繁琐操作。
    2. 多重防护能力:具备优异的防尘、防水性能,并支持高温、低温极端环境下的稳定运行。
    3. 高精度制造工艺:通过英国BS和美国MIL双重标准认证,确保其可靠性和一致性。
    4. 广泛兼容性:与MIL-C-26482系列及其他同规格连接器完全兼容,易于集成到现有系统中。
    这些优势使得Amphenol 62GB系列连接器成为复杂工程的理想选择。

    四、应用案例和使用建议


    以下是几个典型的使用场景及优化建议:
    1. 航空航天领域
    在卫星通信系统中,此类连接器通常用于天线馈线接口。建议针对高空低气压环境进行额外的电压耐久性测试,确保稳定运行。
    2. 工业控制场景
    在自动化生产线中,需关注长期振动和冲击的影响。推荐在高频振动区域安装附加支撑结构,以延长使用寿命。
    3. 军用车辆配套
    此类连接器广泛应用于车载通信和电力传输系统。需要结合具体环境温度、湿度等参数定制化选择合适的防护级别。

    五、兼容性和支持


    Amphenol 62GB系列连接器可与MS编号系统及英国BS标准无缝对接,适用范围广。同时,厂商提供全面的技术支持,包括产品培训、故障排查和技术文档下载服务。

    六、常见问题与解决方案


    以下列举了一些用户常见的疑问及其解决办法:
    1. 问题:接头无法正确锁定?
    解决办法:检查卡扣是否对齐,必要时重新调整插入角度或检查连接器表面是否有异物阻碍。
    2. 问题:接触电阻过高?
    解决办法:清理金属表面氧化层,确保接触良好;若仍存在问题,联系专业技术人员检查内部连接状态。
    3. 问题:密封失效导致漏液?
    解决办法:确认密封圈安装是否到位,并替换老化或损坏部件。

    七、总结和推荐


    总体来看,Amphenol 62GB系列连接器以其强大的性能表现、广泛的适应性及完善的售后服务脱颖而出,尤其适合需要极高可靠性的关键任务场景。如果您的项目需要处理恶劣环境条件或高负载需求,强烈推荐选用这款连接器。它的卓越品质和多功能性使其成为市场上极具竞争力的产品之一。
    推荐指数:★★★★★
    如果您正在寻找一款兼具灵活性和耐用性的高性能连接器,Amphenol 62GB系列无疑是最佳选项之一!

62GB-50T14-02PN参数

参数
类型 Circular MIL Spec Connector,Receptacles
颜色 -
端接 焊盘
额定电流 23A
外壳材料 Aluminum
针脚数 -
触头镀层 - 配接 -
安装方式 墙壁安装
应用等级 军用级

62GB-50T14-02PN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

62GB-50T14-02PN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 62GB-50T14-02PN 62GB-50T14-02PN数据手册

62GB-50T14-02PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.659 ¥ 371.1015
10+ $ 37.8378 ¥ 321.6213
25+ $ 33.0826 ¥ 281.202
50+ $ 29.6 ¥ 251.6003
100+ $ 25.7191 ¥ 218.6125
库存: 88
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 371.1
直接购买
加入购物车
