97-3106A-16S-1S(946)

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Plug,Threaded 焊盘 7pin Aluminum Alloy 13A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 1130498
供应商: 海外现货
标准整包数: 1

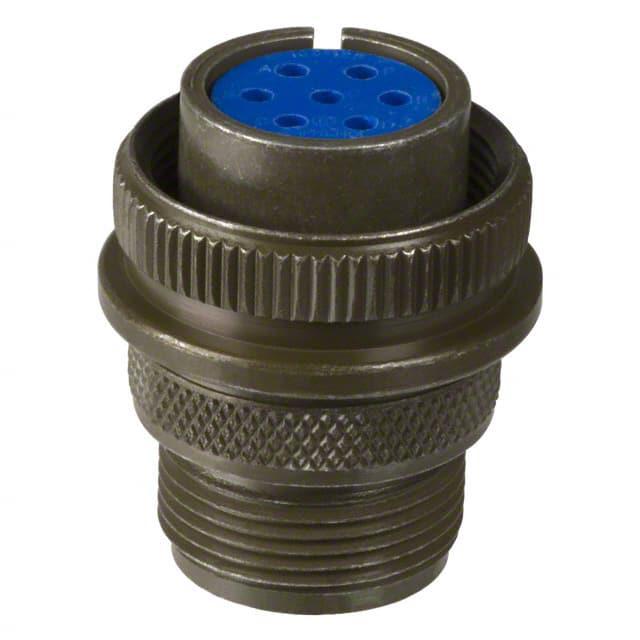

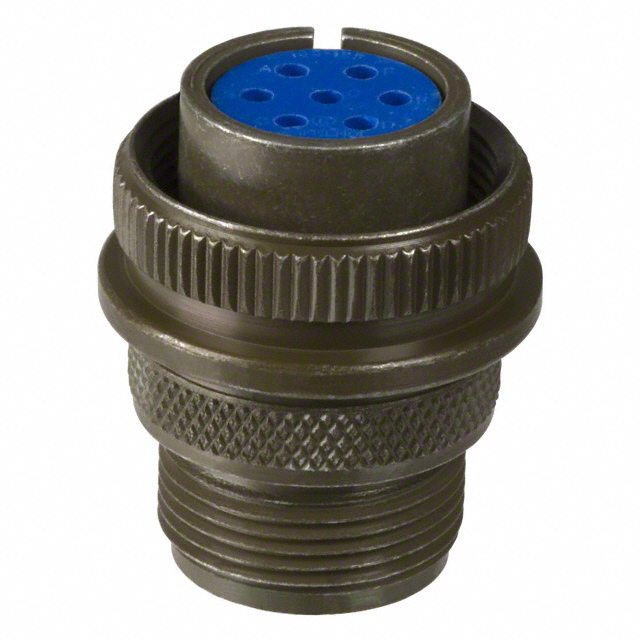

AMPHENOL 圆形连接器 97-3106A-16S-1S(946)

97-3106A-16S-1S(946)概述

    Amphenol® 97 Series Standard Cylindrical Connectors

    产品简介


    Amphenol® 97系列标准圆柱形连接器是一款广泛应用于汽车、机器人、机床、焊接等领域的通用型连接器。适用于广泛的商业应用,包括重型设备到心电图监测电缆。该系列产品具备低成本、非环境型设计,特别适合在普通环境下工作的应用场合。

    技术参数


    - 认证: UL认可、CSA认可
    - 温度范围: -55°C至+125°C
    - 连接方式: 焊接或压接终止
    - 接触材料: 银镀层带预焊锡杯,可选镀金层
    - 电气规格: 插件编号及数量、机械间隔、服务等级
    - 材料: 高级铝合金,橄榄色镉镀层或环保锌合金
    - 插头类型: 直型、角度型
    - 壳体样式: 固体壳体、分体壳体
    - 配件: 电缆夹、保护帽、适配器、假接收器等

    产品特点和优势


    - 成本效益高: 专为低成本的一般用途设计
    - 广泛选择: 多种壳体样式和插件模式选择
    - 环保: 采用无镉的锌合金,符合RoHS和REACH标准
    - 耐用性: 单键/槽位极化设计、硬质绝缘插入物、非旋转触点
    - 多功能: 可用于单线密封和护套电缆

    应用案例和使用建议


    应用场景
    - 自动化设备: 在机器人和机床中用于信号传输
    - 车辆工程: 适用于汽车内部的连接需求
    - 医疗设备: 用于心电图检测的电缆连接
    使用建议
    - 正确选择插件: 根据需要连接的电线数量和规格选择合适的插件。
    - 防止交叉连接: 在不同功能的相同接头之间进行特殊定位,避免错误连接。
    - 根据安装需求选择接头类型: 如需墙面安装,应选择墙装接头;无需附件时选择非螺纹后端接头。

    兼容性和支持


    Amphenol® 97系列连接器支持各种不同的壳体和插入配置,以满足多样化的安装需求。制造商提供详细的技术支持和售后维护服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    - 问题1: 误接导致短路。
    - 解决方案: 使用不同位置的插件进行标记,避免错误连接。

    - 问题2: 接触不良或电阻过高。
    - 解决方案: 确保正确的插件尺寸与导线匹配,并按要求完成焊接或压接过程。

    总结和推荐


    Amphenol® 97系列标准圆柱形连接器凭借其经济性、灵活性和耐用性,在众多工业应用中表现出色。其广泛的应用范围和用户友好的设计使其成为各种行业中的理想选择。总体而言,我们强烈推荐该产品作为一般用途的连接解决方案。
    评分: 9.5/10
    结论: 强烈推荐。

97-3106A-16S-1S(946)参数

参数
颜色 黑色
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 7pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
37.13mm(mm)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3106A-16S-1S(946)厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3106A-16S-1S(946)数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3106A-16S-1S(946) 97-3106A-16S-1S(946)数据手册

97-3106A-16S-1S(946)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 233.8323
10+ ¥ 229.6567
25+ ¥ 225.4811
50+ ¥ 225.4811
100+ ¥ 225.4811
250+ ¥ 225.4811
库存: 24
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 233.83
直接购买
