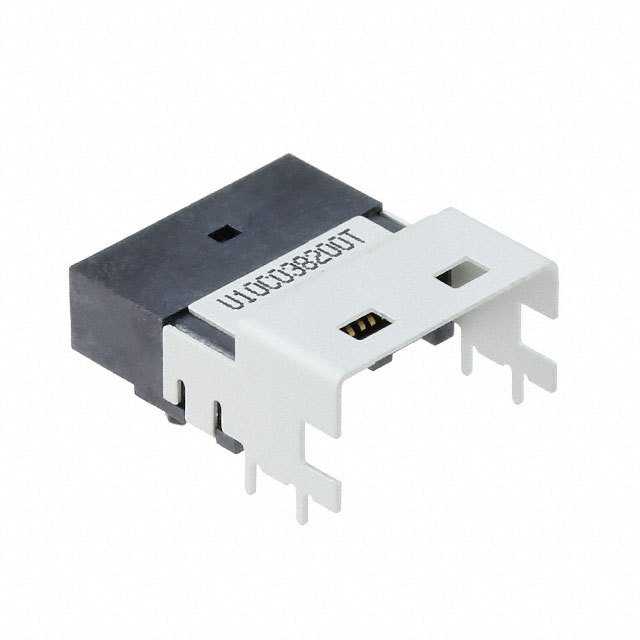

U10-C038-200T

产品分类: 插接式连接器
厂牌: AMPHENOL
产品描述:
供应商型号: Q-U10-C038-200T
供应商: 期货订购
标准整包数: 260
AMPHENOL 插接式连接器 U10-C038-200T

U10-C038-200T概述

    # SlimSAS™ Connectors - U10 Series 技术手册

    产品简介


    SlimSAS™ Connectors 是由Amphenol ICC公司开发的一系列高性能高速连接器,专为下一代存储设备设计。SlimSAS™连接器采用0.60mm间距的互连系统,提供优于标准Mini-SAS解决方案的信号完整性表现。这些连接器支持SAS-4接口标准,适用于未屏蔽的内部或外部I/O应用,广泛应用于数据中心、服务器、存储阵列等领域。

    技术参数


    以下是SlimSAS™ Connectors的主要技术规格和性能参数:
    物料
    - 外壳材料:黑色LCP塑料,符合无铅焊接工艺
    - 接触基材:磷青铜
    - 接触正常力:50克(约)名义值
    - 焊尾镀层:光亮锡或金镀层选项
    - 耦合尾镀层:金镀层
    - 共振阻尼特性:导电聚合物
    机械性能
    - 插拔力:最大55.5牛顿
    - 耐用性:最小250次插拔循环
    - 锁扣保持力:最小50牛顿
    - 插入力:55.5牛顿
    - 拔出力:49牛顿
    认证与批准
    - UL 94V-0防火等级认证
    - 符合RoHS标准
    - 无卤素材料
    包装
    - 带状与卷带包装
    电气性能
    - 电压额定值:每针最大30伏直流
    - 电流额定值:每针最大0.5安培
    - 差分阻抗:85欧姆 ± 10欧姆
    环境条件
    - 工作温度范围:-40°C至+85°C

    产品特点和优势


    - 高密度设计:SlimSAS™连接器具有紧凑的设计,适合空间受限的应用环境。
    - 低轮廓设计:薄型设计能够有效节省空间。
    - 多种配置:提供4x、6x、8x、12x等多种配置,满足不同应用需求。
    - 高性能:适用于下一代SAS 4.0和PCIe Gen 4标准,传输速率高达24Gb/s。
    - 共振阻尼特性:减少信号干扰,提高信号完整性。
    - 多样化组装选项:支持内部和外部I/O应用,兼容多种模块。

    应用案例和使用建议


    SlimSAS™ Connectors适用于各类高端数据中心和存储系统。例如,在数据中心的HBA服务器、RAID系统、路由器、交换机和存储控制器中,SlimSAS™连接器提供了高效的连接解决方案。针对具体的应用场景,建议选择合适配置的连接器,并确保正确的安装方向和锁扣机制,以保证最佳性能和可靠性。

    兼容性和支持


    SlimSAS™ Connectors与现有的SAS-4标准完全兼容,可广泛应用于现有和未来的设计中。Amphenol ICC提供详尽的技术支持和维护服务,确保客户在使用过程中获得最优体验。

    常见问题与解决方案


    1. 问题:如何判断连接器是否正确安装?
    - 解决办法:检查连接器是否稳固地安装到插座上,并确认锁扣已完全锁定。
    2. 问题:如何处理过高的插入力?
    - 解决办法:确保连接器插针对准插座,并使用适当的工具辅助插拔,避免过度施力导致损坏。
    3. 问题:连接器在高温环境中工作是否可靠?
    - 解决办法:SlimSAS™连接器经过严格的温度测试,工作温度范围为-40°C至+85°C,确保在极端环境下仍能稳定工作。

    总结和推荐


    SlimSAS™ Connectors - U10系列凭借其高密度设计、优良的信号完整性以及广泛的兼容性,成为下一代存储系统的理想选择。其独特的共振阻尼特性和多样化的组装选项,使其在市场竞争中占据优势。因此,我们强烈推荐这一产品用于需要高效、可靠的高速数据传输的场合。
    本文所述信息摘自Amphenol ICC官方网站发布的SlimSAS™ Connectors技术手册,具体情况请参阅原始文档。

U10-C038-200T参数

参数
长*宽*高 12.7mm(长度)*15.8mm(高度)
安装方式 支架安装,贴片安装
零件状态 在售
包装方式 卷带包装

U10-C038-200T厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

U10-C038-200T数据手册

厂牌 PDF简要描述 下载
AMPHENOL 插接式连接器 AMPHENOL U10-C038-200T U10-C038-200T数据手册

U10-C038-200T封装设计

查看详情并下载
Symbol
Footprint
3D Model
