C091 31H107 101 2

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Plug,Threaded 焊盘 7pin Die Cast 7A 银 银色 导线安装,自由悬挂,通孔安装 58.5mm(长度)
供应商型号: H-C091 31H107 101 2
供应商: Heilind
标准整包数: 1

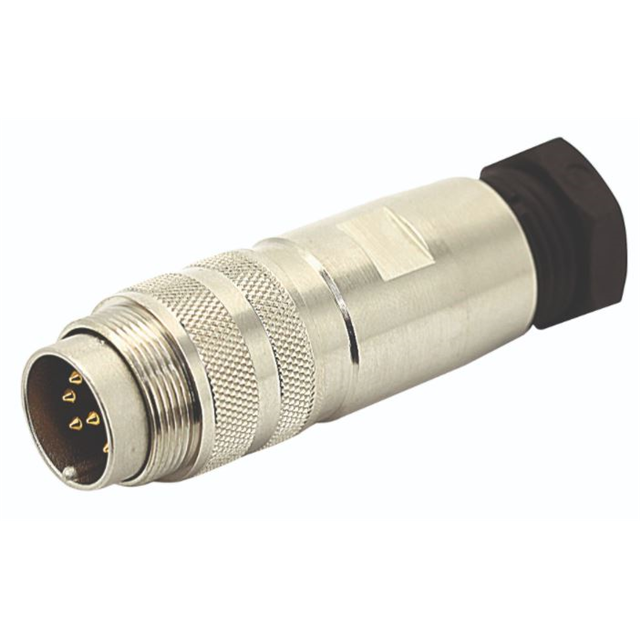

AMPHENOL 圆形连接器 C091 31H107 101 2

C091 31H107 101 2概述

    电子元器件产品技术手册:连接器C091

    产品简介


    连接器C091是一款多用途接触式连接器,适用于多种电子设备的连接需求。该连接器提供多种触点数量选项(从3到14个),适合不同应用场景的需求。主要功能包括高可靠性的电连接、良好的机械强度和气候适应性。应用领域广泛,如工业自动化、通信设备、医疗仪器等。

    技术参数


    - 触点数量:3至14个不等。
    - 视图方向:引脚端面。
    - 标准:DIN EN 61076-2-106和IEC 60130-9。
    - 额定电压:符合IEC 60664-1的300V(也可参考对应标准电压)。
    - 绝缘耐压:符合IEC 60664-1的1500V。
    - 污染等级:污染等级1(IEC 60664-1)。
    - 安装类别:I类(IEC 60664-1)。
    - 绝缘组别:II组,CTI ≥ 400。
    - 电流承载能力:最大电流为5A(+40°C/+104°F),具体请参阅电流降额曲线(第59页)。
    - 绝缘电阻:>10^10Ω(IEC 60512-3-1)。
    - 接触电阻:<5mΩ(IEC 60512-2-1)。
    - 气候分类:40/100/56(IEC 60668-1)。
    - 温度范围:-40°C...+100°C(-40°F...+212°F)。
    - 盐雾抵抗:DIN IEC 60068-2-11,测试时间720小时。
    - 防水等级:IP67(连接状态下)和IP65。
    - 插入和拔出力:分别为25N、30N、35N、50N、55N、60N等。
    - 机械操作:银材质≥500次插拔循环;金材质≥1000次插拔循环。
    - 阻燃等级:UL 94 V0。

    产品特点和优势


    - 多触点配置:提供多种触点数选择,满足不同的连接需求。
    - 高可靠性:通过严格的电气和机械测试,确保长期稳定运行。
    - 恶劣环境适应性:良好的防水和高温性能,适合苛刻环境下的使用。
    - 材料耐用:采用高质量金属和塑料材料,保证长寿命。
    - 快速安装:可选择焊接或压接方式安装,方便快捷。

    应用案例和使用建议


    C091连接器常用于工业控制设备、通信系统和医疗设备中。例如,在工业自动化领域,它能够可靠地连接各种传感器和执行机构。使用建议包括:
    - 在高湿度或盐雾环境中使用时,应确保所有金属部件接地良好。
    - 连接时避免负载情况下的插拔操作,以减少损伤风险。
    - 定期检查连接状态,确保可靠连接。

    兼容性和支持


    C091连接器符合DIN EN 61076-2-106和IEC 60130-9标准,确保了广泛的互换性。厂商提供详尽的技术支持和售后服务,包括安装指导、故障排查等。

    常见问题与解决方案


    - Q: 如何正确安装C091连接器?
    - A: 请参照厂商提供的安装指南进行操作,确保每个触点都正确安装且无松动。

    - Q: 为什么我需要将金镀层终端进行锡处理?
    - A: 避免形成脆性的金属间化合物,确保连接器长期可靠性。

    总结和推荐


    C091连接器凭借其多功能性、高可靠性和适用性强等特点,在多个领域表现出色。强烈推荐使用此产品,尤其是在需要高性能连接解决方案的应用场合。

C091 31H107 101 2参数

参数
端接 焊盘
额定电流 7A
外壳材料 Die Cast
针脚数 7pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 银色
长*宽*高 58.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

C091 31H107 101 2厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

C091 31H107 101 2数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL C091 31H107 101 2 C091 31H107 101 2数据手册

C091 31H107 101 2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.2797 ¥ 168.93
25+ $ 19.724 ¥ 164.3008
50+ $ 19.4576 ¥ 162.0816
100+ $ 18.9455 ¥ 157.8162
1000+ $ 13.9629 ¥ 116.3105
库存: 0
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
