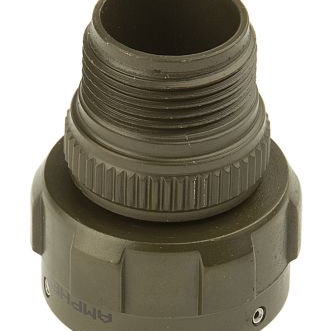

97B-3106A-14S-6S-HD

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol Limited 6芯航空插头 航空连接器 97B系列, 电缆安装, 13A, 200 V 交流, 外壳尺寸14S
供应商型号:
供应商:
标准整包数: 0
AMPHENOL 圆形连接器 97B-3106A-14S-6S-HD

97B-3106A-14S-6S-HD概述

    MS & 97B Series Connectors 技术手册

    1. 产品简介


    Amphenol MS 和 97B 系列连接器是为满足 MIL-C-5015 操作要求而设计的连接器系列。它们提供多种样式和等级,广泛应用于军事和工业应用中,这些应用需要特定程度的环境保护。MS 系列与 97B 系列在结构上相似,但 97B 系列额外符合国防标准联合服务规范 JSS50812 的要求。

    2. 技术参数


    - 壳体类型:固体后壳(A)和环境耐受型(E, F & R)
    - 环境耐受性:提供防潮屏障并确保正密封
    - 接插件样式:墙式插座(3100)、电缆插座(3101)、盒式插座(3102)、直插头(3106)和角度插头(3108)
    - 接触材料:黄铜,通常镀银;金镀层也提供
    - 插入强度:最大500次插拔循环
    - 绝缘性能:
    - 服务额定值:交流/直流电压在海平面条件下分别为 200V/250V 到 3000V/4200V
    - 接触电阻:范围从 0.14 mΩ(150A)到 3.46 mΩ(13A)

    3. 产品特点和优势


    - 快速耦合:97B 反锁紧螺母连接器提供快速且明确的耦合
    - 环境耐受性:具备防水和高振动环境下的稳定运行能力
    - 操作温度范围:采用氯丁橡胶材料时,可在 -55°C 到 +125°C 范围内运行
    - 耐用性:铝或不锈钢组件提供坚固构造

    4. 应用案例和使用建议


    - 应用案例:适用于商业、地质物理、航空航天、地面支持和舰船应用中高冲击和振动的环境。
    - 使用建议:为确保最佳性能,在极端环境下使用时应定期检查密封件和固定部件的状态。对于特殊环境条件,应选择合适的插入材料。

    5. 兼容性和支持


    - 兼容性:97B 系列与现有的 VG95234 连接器兼容
    - 厂商支持:联系制造商获取更多详细信息和技术支持

    6. 常见问题与解决方案


    - 问题1:接插件无法完全耦合
    - 解决方案:检查是否有异物阻塞接插口,重新清洁并尝试再次耦合
    - 问题2:接触电阻过高
    - 解决方案:更换有缺陷的接触件,确保正确安装并紧固所有螺丝和固定件

    7. 总结和推荐


    总体而言,Amphenol MS 和 97B 系列连接器以其坚固的设计和高度的环境适应性脱颖而出。这些连接器特别适合需要在恶劣环境中保持可靠性能的应用。因此,强烈推荐使用这些高性能连接器以确保您的系统在各种复杂条件下都能正常运行。
    希望上述内容对您有所帮助!如需进一步信息,请随时联系我们。

97B-3106A-14S-6S-HD参数

参数
触头镀层 - 配接 -
类型 Circular MIL Spec Connector
颜色 -
端接 焊盘
额定电流 13A
外壳材料 -
针脚数 -
安装方式 导线安装

97B-3106A-14S-6S-HD厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97B-3106A-14S-6S-HD数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97B-3106A-14S-6S-HD 97B-3106A-14S-6S-HD数据手册
