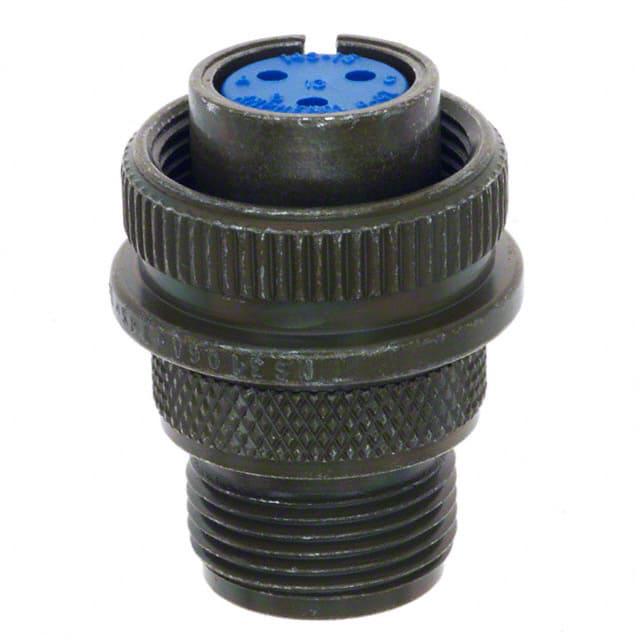

97-3106A-14S-1S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Plug,Threaded 焊盘 3pin Aluminum Alloy 13A 银 橄榄绿,褐色 导线安装,自由悬挂,通孔安装 37.13mm(长度)
供应商型号: 4558393
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 97-3106A-14S-1S

97-3106A-14S-1S概述


    产品简介


    Amphenol® 97系列标准圆柱形连接器是一种广泛应用于多种工业领域的电子元器件。它们主要用于自动化设备、机器人、机床、焊接设备等领域,同时也适用于从重型机械到心电图监测电缆等多种商业应用。这些连接器的特点在于成本低、适应性强,特别适合于非环境敏感场合的应用。此外,它们提供多种外壳样式和插入模式,以满足不同的安装需求。

    技术参数


    - 认证:UL认证(E115497),CSA认证(LR69183)
    - 环境温度范围:-55°C 至 +125°C
    - 工作电压:高达17kVAC/24kVDC
    - 接触材料:银镀层,预焊锡杯
    - 外壳材料:高精度铝合金
    - 外壳选项:6种不同类型的壳体设计,包括全壳体和平壳体
    - 接线方式:焊料或压接终端
    - 兼容标准:符合MIL-5015和SAE AS50151 A&B Class标准

    产品特点和优势


    - 低成本:提供一种经济高效的连接解决方案,特别适用于一般用途的工业环境。
    - 多种插入方式:提供广泛的插入模式,便于不同场合的灵活应用。
    - 多样化:可选多种外壳和接触点样式,以满足各种具体需求。
    - 高可靠性:采用硬化绝缘体和耐高温构造,保证在恶劣环境下依然能够可靠工作。
    - 环保设计:提供镉或无镉(环保型锌合金)表面处理选项。

    应用案例和使用建议


    - 汽车行业:用于汽车内部的各种传感器及控制装置的连接。
    - 机器人技术:用于机器人的运动控制系统。
    - 医疗设备:例如心电图(ECG)监测电缆。
    使用建议:根据具体的电流和空间要求选择合适的插入模式。同时,在可能产生高压的环境中,要确保连接器的工作电压不超过额定值。对于需要固定位置的插头和插座,可以通过调整插入角度来防止误配对。

    兼容性和支持


    Amphenol 97系列连接器支持与现有97系列和SAE AS50151连接器互换使用。厂家提供详细的订购指南和技术支持文档,以及现场应用工程师的支持服务。

    常见问题与解决方案


    1. 问题:如何确定所需的插入模式?
    - 解决方案:首先根据要连接的电线数量和尺寸选择对应的插入模式。详细信息请参阅技术手册中的相关章节。

    2. 问题:是否可以定制特定型号的连接器?
    - 解决方案:可以联系当地的销售办事处或授权分销商进行咨询。他们可以根据具体需求提供定制服务。

    总结和推荐


    Amphenol® 97系列连接器凭借其优良的设计、多样的规格以及良好的性价比,成为了众多工业应用中的优选。无论是自动化设备还是医疗设备,它都能够提供稳定可靠的连接。对于那些需要通用且成本效益高的连接解决方案的项目,推荐选用这款产品。然而,在进行选择时,建议充分考虑实际应用场景的具体要求,以便更好地利用这一优秀产品。

97-3106A-14S-1S参数

参数
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 橄榄绿,褐色
长*宽*高 37.13mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3106A-14S-1S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3106A-14S-1S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3106A-14S-1S 97-3106A-14S-1S数据手册

97-3106A-14S-1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 134.7864
10+ ¥ 132.3795
25+ ¥ 132.3795
50+ ¥ 129.9726
100+ ¥ 129.9726
250+ ¥ 129.9726
500+ ¥ 129.9726
库存: 95
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 134.78
