首页  >  产品百科  >  ATHD04-1-4P

ATHD04-1-4P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol 汽车连接器公插, AT系列, 1路, 100A, 电线安装, IP67,IP69K
供应商型号: ATHD04-1-4P
供应商: 国内现货
标准整包数: 200

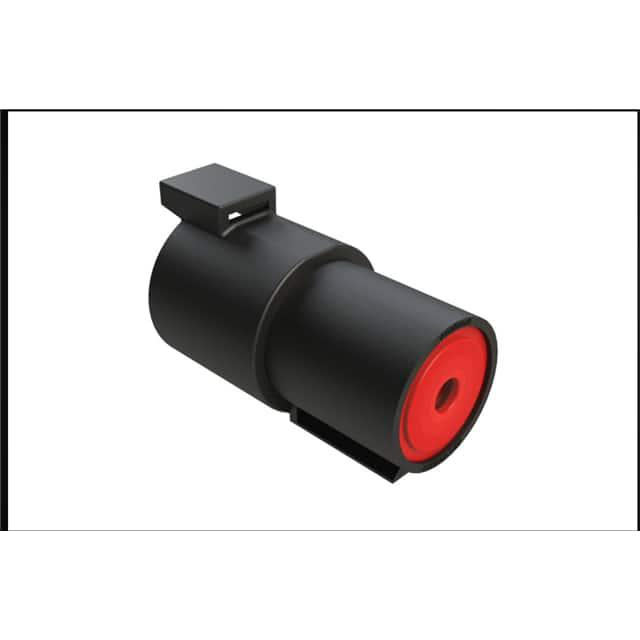

AMPHENOL 圆形连接器 ATHD04-1-4P

ATHD04-1-4P概述

    Amphenol Sine Systems ATHD Series™ Heavy Duty Power Connectors

    1. 产品简介


    Amphenol Sine Systems 的 ATHD 系列重载电力连接器专为在恶劣环境中提供可靠的电源连接而设计。这些连接器采用圆形热塑性外壳,具有环境密封功能,适用于现场接线和终端。独特的安全特性包括防止意外断开的内置锁扣和可提供电路确认的“咔哒”声。ATHD 系列连接器特别适用于重型机械、交通运输、船舶、诊断、军事、替代能源和农业等领域。

    2. 技术参数


    - 电流等级:最高可达 100A
    - 电压等级:最高可达 1000V
    - 操作温度范围:-55°C 至 +125°C
    - 耐压测试:在 3000V 交流电下泄漏电流小于 2 毫安
    - 绝缘电阻:在 25°C 下最低为 1000 兆欧
    - 插拔循环寿命:超过 100 次
    - 电线尺寸:4 到 14 AWG

    3. 产品特点和优势


    ATHD 系列连接器的独特功能包括:
    - 互换性:可与行业标准连接器互换
    - 环境密封:提供防尘防水保护
    - 安全锁扣:防止意外断开
    - 多选项:包括线对线(In-Line)、BoardLock™、PanelMate™ 和 StructurePlus™ 选项
    - 定制化颜色:可根据项目需求定制特定颜色

    4. 应用案例和使用建议


    ATHD 系列连接器适用于多种严苛的应用环境,如重型机械、运输车辆、海上设备等。例如,在重型机械设备中,连接器必须能够承受高温、振动和灰尘。安装时,确保连接器处于正确的操作温度范围内,并定期检查插拔循环寿命以确保连接的可靠性。
    使用建议:
    - 在使用前确保连接器已正确清洁并安装。
    - 定期检查连接器的插拔循环寿命,以确保长期可靠的性能。
    - 使用定制化颜色有助于快速识别不同线路,提高工作效率。

    5. 兼容性和支持


    ATHD 系列连接器与行业标准连接器兼容,方便替换现有系统中的连接器。厂商提供了详细的文档和支持服务,帮助客户解决使用过程中遇到的技术问题。此外,还提供各种配件选项,如 BoardLock™ 和 PanelMate™,以满足不同应用需求。

    6. 常见问题与解决方案


    - 问题:连接器在高温环境下工作时出现接触不良现象。
    - 解决方案:检查连接器的绝缘电阻和耐压测试值是否符合要求,必要时更换连接器。

    - 问题:连接器无法实现完全密封,存在漏水风险。
    - 解决方案:确认连接器和配套密封圈是否安装正确,必要时重新安装或更换密封圈。

    7. 总结和推荐


    ATHD 系列连接器以其高电流处理能力、广泛的温度适应范围和可靠的安全锁扣,成为重载机械、交通运输和国防等领域的理想选择。其互换性和多选项使其广泛适用于不同应用环境。强烈推荐在需要高可靠性和环境密封性能的应用中使用这款连接器。

ATHD04-1-4P参数

参数
颜色 黑色
端接 -
额定电流 100A
外壳材料 Thermoplastic
针脚数 1pin(Power)
触头镀层 - 配接 -
类型 Latch Lock,Receptacle Housing
长*宽*高 26.5mm(宽度)*29.8mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

ATHD04-1-4P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ATHD04-1-4P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL ATHD04-1-4P ATHD04-1-4P数据手册

ATHD04-1-4P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 9.69
400+ ¥ 9.605
600+ ¥ 9.52
800+ ¥ 9.35
库存: 1800
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 1938
