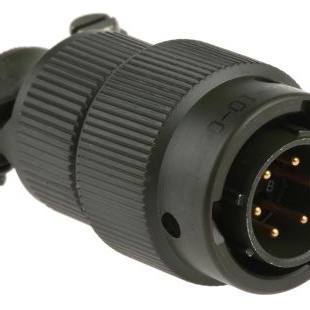

62GB-16F10-06PN

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol Limited 6芯航空插头 航空连接器 62GB系列, 电缆安装, 7.5A, 500 V 交流、700 V 直流, 外壳尺寸10
供应商型号: 4421984
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 62GB-16F10-06PN

62GB-16F10-06PN概述


    产品简介


    Amphenol 62GB系列插座是一种专为高可靠性和多功能设计的电子连接器。它们主要用于电缆和板端之间的电连接,并广泛应用于航空、航天、军工、工业控制等多个领域。该系列产品因其优异的耐环境性能、高效的传输能力和出色的机械强度而受到广泛认可。

    技术参数


    电气性能
    - 最大电流(每个独立触点):
    - 16号触点:13A
    - 20号触点:7.5A
    - 工作温度范围:
    - -88°C 至 +150°C
    - 电压等级:
    - 等级1(700V d.c. 海拔水平):适用于高接触密度的插入物
    - 等级2(1200V d.c. 海拔水平):适用于低接触密度的插入物
    - 电压降:
    - 空载电压降:小于3mV
    物理性能
    - 触点材料:镀锡铜
    - 插座材料:铝壳、不锈钢壳和黄铜壳
    - 插座大小:8至24号
    - 插座直径:0.117英寸至0.148英寸
    - 额定尺寸:
    - 壳体最大长度:76.2mm至101.6mm
    - 最大高度:15.09mm至34.93mm
    环境性能
    - 湿度适应范围:0%至95%RH(无冷凝)
    - 振动适应能力:20Hz至2000Hz
    - 冲击适应能力:最高可达50g
    机械性能
    - 接触电阻:小于10mΩ
    - 插拔次数:500次插拔
    - 插入力:0.13N 至 0.15N
    - 保持力:10N 至 15N

    产品特点和优势


    产品特点
    - 高可靠性:通过严苛的环境测试,具有出色的抗振动、抗冲击能力。
    - 多样化接口:提供多种接口选择,以满足不同应用需求。
    - 高效耐用:使用优质材料制造,保证长期稳定运行。
    - 易于安装:多种安装方式可供选择,便于客户根据具体应用场景进行安装。
    - 广泛的应用:适用于航空、航天、工业等多个领域,具有较高的通用性。
    产品优势
    - 高效能:卓越的电气性能和物理性能使其适用于高速信号传输场合。
    - 超长寿命:采用高品质材料和严格的生产工艺,确保其在恶劣环境下依然表现良好。
    - 宽工作范围:适应各种极端环境条件,确保产品稳定运行。

    应用案例和使用建议


    应用案例
    Amphenol 62GB系列插座在多个领域均有广泛应用,例如航空器的内部布线系统,工业自动化控制系统中的设备连接,以及军事通信系统的信号传输。
    使用建议
    1. 航空器内部布线:在设计航空器内部布线系统时,应选择合适的插座类型,确保其能承受飞机起飞、降落过程中产生的强烈振动和冲击。
    2. 工业自动化控制系统:为了防止因环境因素引起的故障,应选择具有良好密封性和抗湿性的插座,并定期检查维护。
    3. 军事通信系统:考虑到军事通信系统的工作环境可能非常恶劣,建议选用带有防护涂层的插座以提高耐腐蚀性。

    兼容性和支持


    兼容性
    Amphenol 62GB系列插座与标准电缆配件完全兼容,适用于多种类型的电缆。此外,该系列插座还具备广泛的互换性,能够与同类产品进行无缝对接。
    支持服务
    Amphenol公司提供全面的技术支持服务,涵盖产品选型、安装指导、售后维修等多个环节。无论您是在设计阶段需要咨询还是在使用过程中遇到问题,都可以获得及时有效的帮助。

    常见问题与解决方案


    1. 问题:如何正确安装插座?
    - 解决方法:严格按照产品手册中的步骤操作,先清洁安装面,然后按照指定的方向和角度将插座安装到壳体中。

    2. 问题:为什么插座在高温环境下会出现过热现象?
    - 解决方法:检查插座的电气负载是否超出额定值。如果负载过高,建议增加散热措施或减少负载。
    3. 问题:为什么插头与插座之间存在接触不良的情况?
    - 解决方法:检查是否有灰尘或污垢进入插座内部,使用适当的工具清洁后重新插入插头。

    总结和推荐


    综合评价
    Amphenol 62GB系列插座是一款高性能、高可靠性的电子连接器。凭借其优异的电气性能、多样化的应用场景以及广泛的支持服务,它已成为众多行业用户的首选产品。
    推荐结论
    如果您正在寻找一款能够在极端环境下仍能保持稳定工作的连接器,Amphenol 62GB系列插座无疑是您的最佳选择。无论是从性能还是耐用性来看,该产品都值得信赖。建议在涉及高可靠性要求的设计项目中优先考虑这款产品。

62GB-16F10-06PN参数

参数
类型 Bayonet Lock,Male Pins,Plug
颜色 橄榄绿,褐色
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum
针脚数 6pin
触头镀层 - 配接
长*宽*高 44.5mm(长度)*22.63mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,军用级,工业级,航天级
零件状态 在售
包装方式 散装

62GB-16F10-06PN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

62GB-16F10-06PN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 62GB-16F10-06PN 62GB-16F10-06PN数据手册
