ALM00FD15-97S(072)

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 12pin Composite 7.5A,13A 金 灰色 法兰安装,面板安装
供应商型号: 2858931
供应商: 海外现货
标准整包数: 1

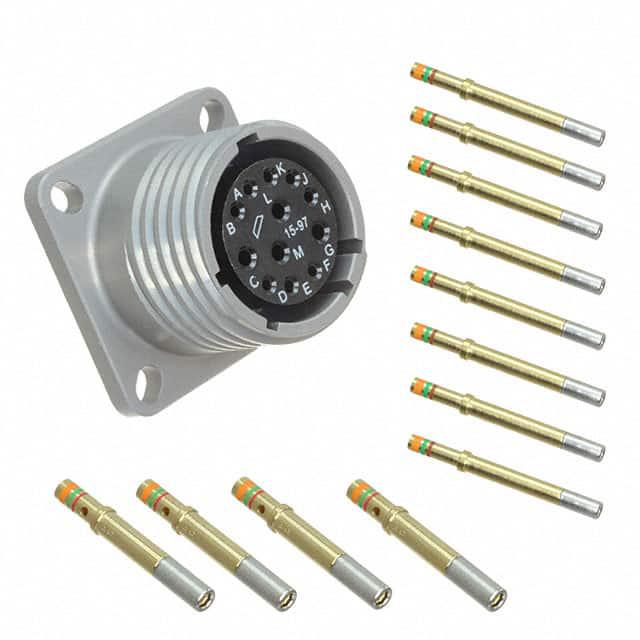

AMPHENOL 圆形连接器 ALM00FD15-97S(072)

ALM00FD15-97S(072)概述

    Amphe-Lite M3 & S1 Circular Connectors: A Comprehensive Guide
    1. 产品简介(Product Introduction)
    Amphe-Lite M3 & S1 是由全球领先的连接器制造商之一Amphenol生产的一系列高性能圆形连接器。这些连接器以其卓越的设计和制造标准著称,适用于工业、军事和电信等多个领域的苛刻应用需求。Amphe-Lite M3和S1连接器特别适合于控制系统、商用飞机、电信设备、医疗仪器以及高性能测试设备等领域。
    2. 技术参数(Technical Data)
    - 温度范围:-65°C 至 +125°C
    - 相对湿度:最高可达98%,当温度为40°C时
    - 耐振性:正弦振动:频率10~2000Hz,加速度294m/s²;随机振动:频率100~1000Hz,功率谱密度1g²/Hz
    - 接触电阻:≤12Ω
    - 绝缘电阻:≥5000MΩ
    - 电镀材料:镀锌镍合金,可提供500小时盐雾腐蚀测试
    - 防水等级:IP67
    - 机械寿命:≥500次循环
    - 阻燃等级:UL94 V-0
    3. 产品特点和优势(Features and Benefits)
    - 快速耦合:采用Acme螺纹设计,确保耐用且易于快速装配。
    - 高抗振性:独特的设计使其能够承受高振动环境。
    - 防短路和损伤:通过凹陷式插针设计防止短路和损坏。
    - 兼容多种接口:提供17种不同的插针图案,支持PC尾部安装及光纤连接。
    - 高可靠性:通过500小时盐雾测试,符合RoHS标准。
    4. 应用案例和使用建议(Application Cases and Usage Suggestions)
    应用案例:
    - 工业自动化:在恶劣环境中需要可靠的信号传输时使用。
    - 航空电子设备:用于机载控制系统,确保信号传输的稳定性和安全性。
    - 通信设备:在基站和路由器之间建立稳定的连接。
    - 医疗设备:在要求极高可靠性的医疗设备中作为关键连接部分。
    使用建议:
    - 电缆选型:根据具体应用选择合适的电缆直径和材质。
    - 接触电阻监测:定期检查连接器的接触电阻,以确保良好的电气性能。
    - 维护清洁:定期清理连接器接口以保持良好的接触效果。
    5. 兼容性和支持(Compatibility and Support)
    - 兼容性:Amphe-Lite M3 & S1连接器可以与符合MIL-DTL-38999 Series III标准的其他连接器兼容。
    - 技术支持:Amphenol Industrial提供详细的技术文档和安装指南,用户可通过Amphenol官网获取相关信息。
    6. 常见问题与解决方案(Common Problems and Solutions)
    - 问题一:接触不良
    - 解决办法:检查接触表面是否有污物或磨损,必要时更换接触部件。
    - 问题二:螺纹损坏
    - 解决办法:检查并调整正确的耦合力度,避免过度拧紧导致螺纹损坏。
    - 问题三:密封失效
    - 解决办法:检查密封圈是否有损坏,及时更换新的密封圈。
    7. 总结和推荐(Conclusion and Recommendation)
    总结:
    Amphe-Lite M3 & S1 连接器凭借其卓越的性能和高度的可靠性,在工业、航空、电信和医疗等领域均表现出色。其快速耦合、高抗振性、防短路设计和良好的兼容性使其成为各种苛刻环境下应用的理想选择。
    推荐:
    鉴于Amphe-Lite M3 & S1连接器的独特优势和广泛应用前景,强烈推荐在需要高可靠性和稳定性的场合使用。无论是工业自动化还是航空航天,Amphe-Lite M3 & S1都将是您的理想选择。

ALM00FD15-97S(072)参数

参数
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 灰色
端接 -
额定电流 7.5A,13A
外壳材料 Composite
针脚数 12pin
安装方式 法兰安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 袋装

ALM00FD15-97S(072)厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ALM00FD15-97S(072)数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL ALM00FD15-97S(072) ALM00FD15-97S(072)数据手册

ALM00FD15-97S(072)封装设计

查看详情并下载
Symbol
Footprint
3D Model
